Sistemsko krilo 1211-00

Name: Sistemsko krilo 1211-00 - Enerset Shop
SKU: 122-E13-1311211-00
Availability: InStock

Raspon cena: od 461,62рсд do 80.783,50рсд

→ Brza i laka montaža na suprotnu oplatu bez potpornog elementa i upornjaka
→ Držanje na mestu korišćenjem tehnologije instalacije Prefix ostavlja obe ruke slobodne za pričvršćivanje pomoću žica za vezivanje
→ Izražen valoviti profil i dodatne mogućnosti za sigurno pričvršćivanje pomoću žica za vezivanje
→ Može se kombinovati kada koristite prelaze na zidu i plafonu
→ Za ugradnju u otvoreni beton, pritisnut uz prednju oplatu
→ Pogodno za betonske poklopce od 20 – 60 mm

Pakovanje

Očisti

- +

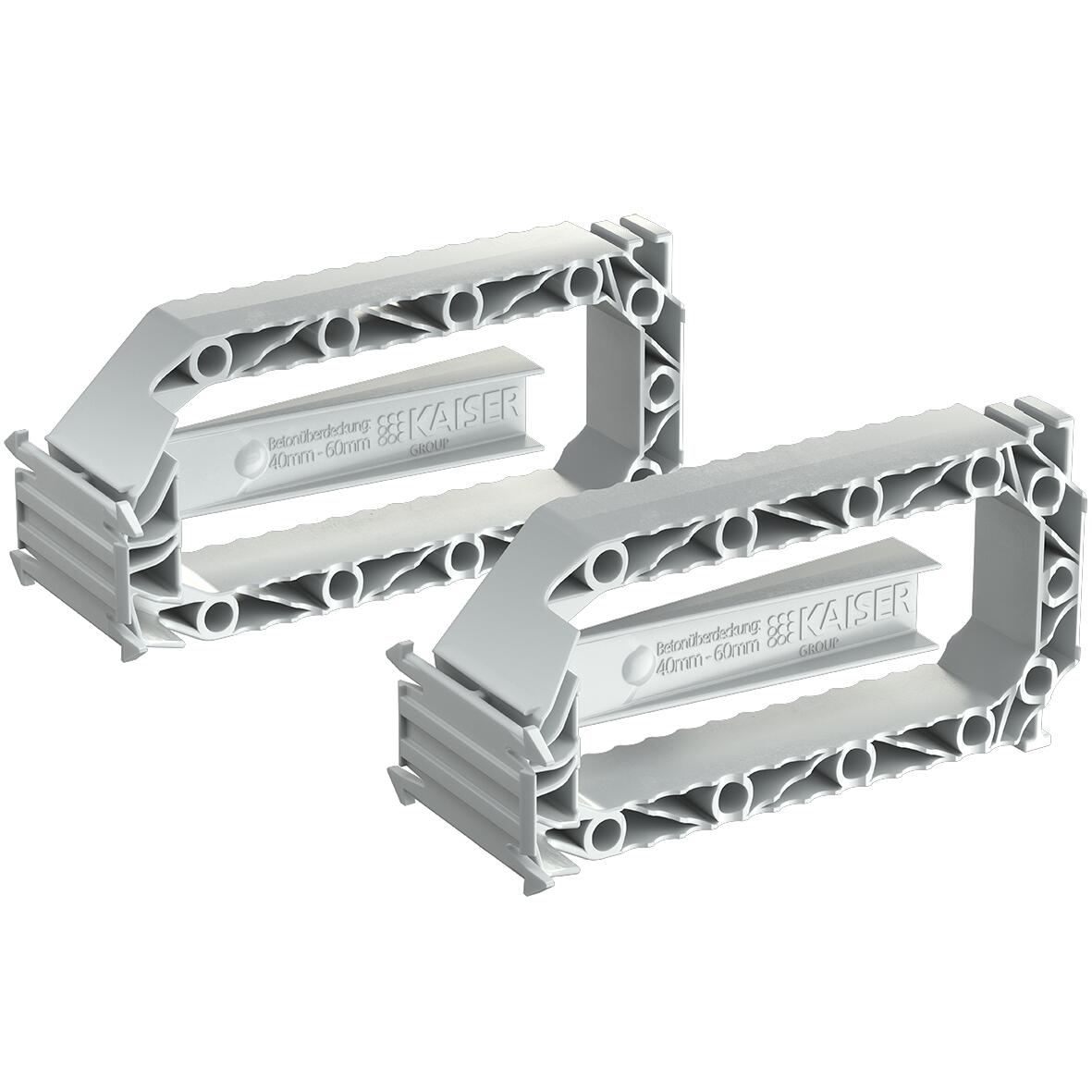

B¹ Prefix® sistemsko krilo 1211-00 – Brzo i sigurno fiksiranje na armaturu

B¹ Prefix® sistemsko krilo omogućavaju brzo i lako fiksiranje B¹ ugradnih dozni direktno na armaturu. Ovo osigurava optimalnu instalaciju na suprotnoj strani oplate i kod slobodnostojeće armature, kao i kod kliznih ili pokretnih oplata. Sve zidne aplikacije iz nove B¹ serije imaju proreze za zaključavanje dva Prefix® sistemsko krilo, što garantuje brzu i laku montažu.

Glavne prednosti

Brza i laka montaža na suprotnu stranu oplate bez dodatnih elemenata za podršku.
Prefiksiranje jednom rukom pomoću Prefix® tehnologije ostavlja obe ruke slobodne za vezivanje žicom.
Izraženi rebrasti profil i dodatne tačke za fiksiranje osiguravaju sigurno vezivanje žicom.
Može se kombinovati prilikom korišćenja zidnih i plafonskih prelaza.
Pogodno za ugradnju u natur beton, pritisnuto uz prednju oplatu.
Odgovara za zaštitni sloj betona od 20 do 60 mm.

Uputstvo za montažu na suprotnu stranu oplate

Proces montaže je dizajniran za maksimalnu efikasnost na gradilištu, omogućavajući instalateru da brzo i precizno postavi dozne pre betoniranja.

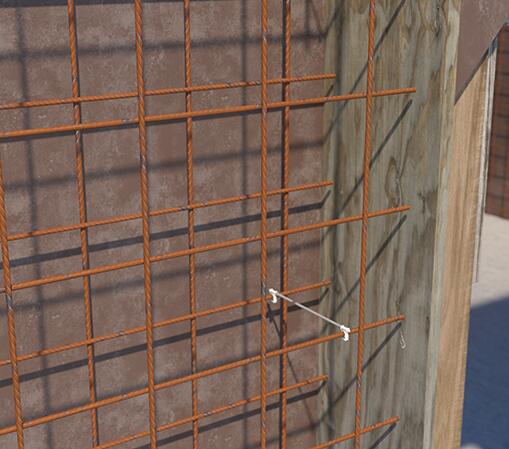

vorbereitete arbeitsschalung zur gegenseite — Pripremljena oplata sa armaturom, pogled sa suprotne strane.

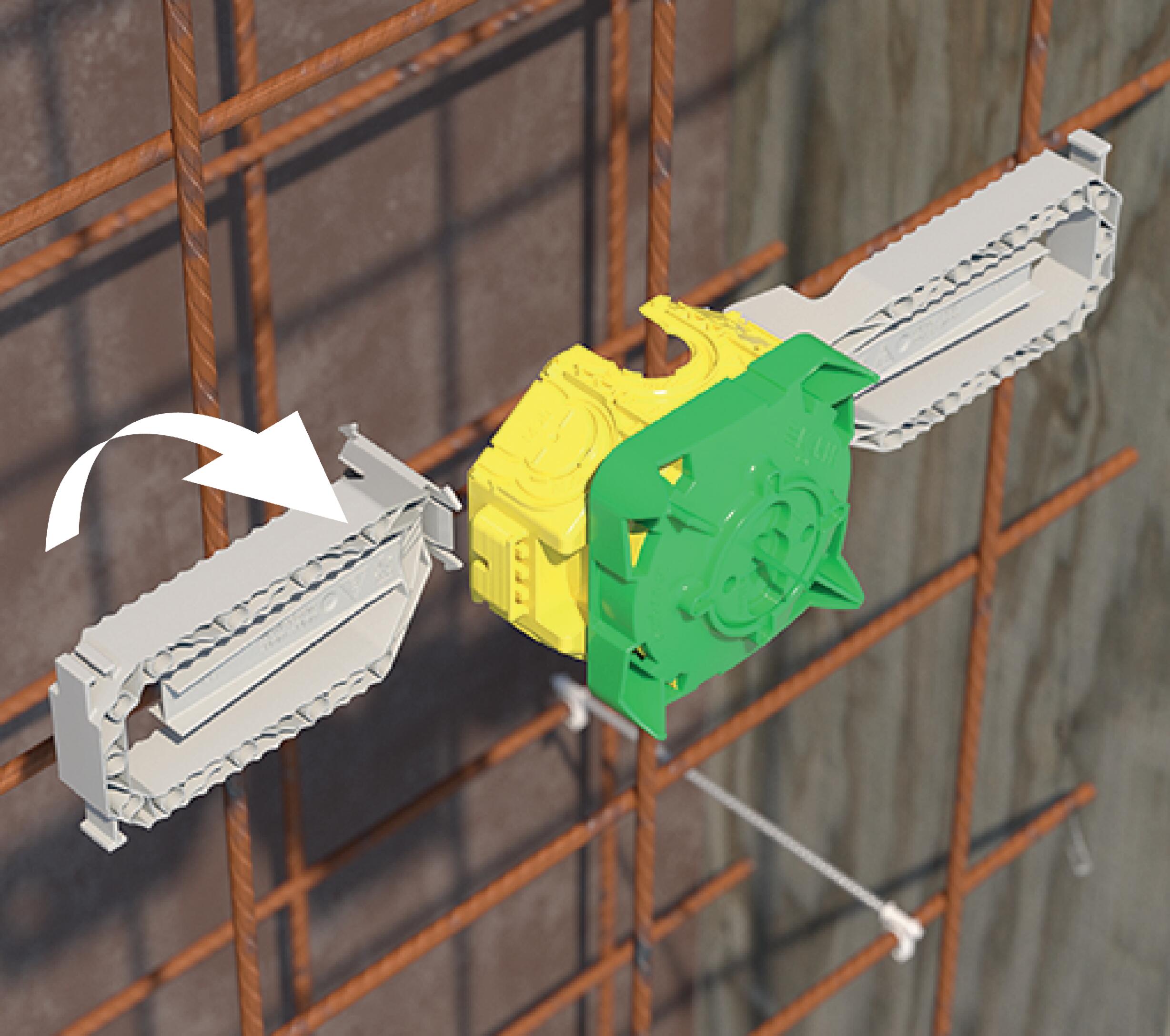

Sistemsko krilo 1211-00 9 — Sistemska B¹ Prefix® krilca se umeću sa zadnje strane u proreze na telu dozne…

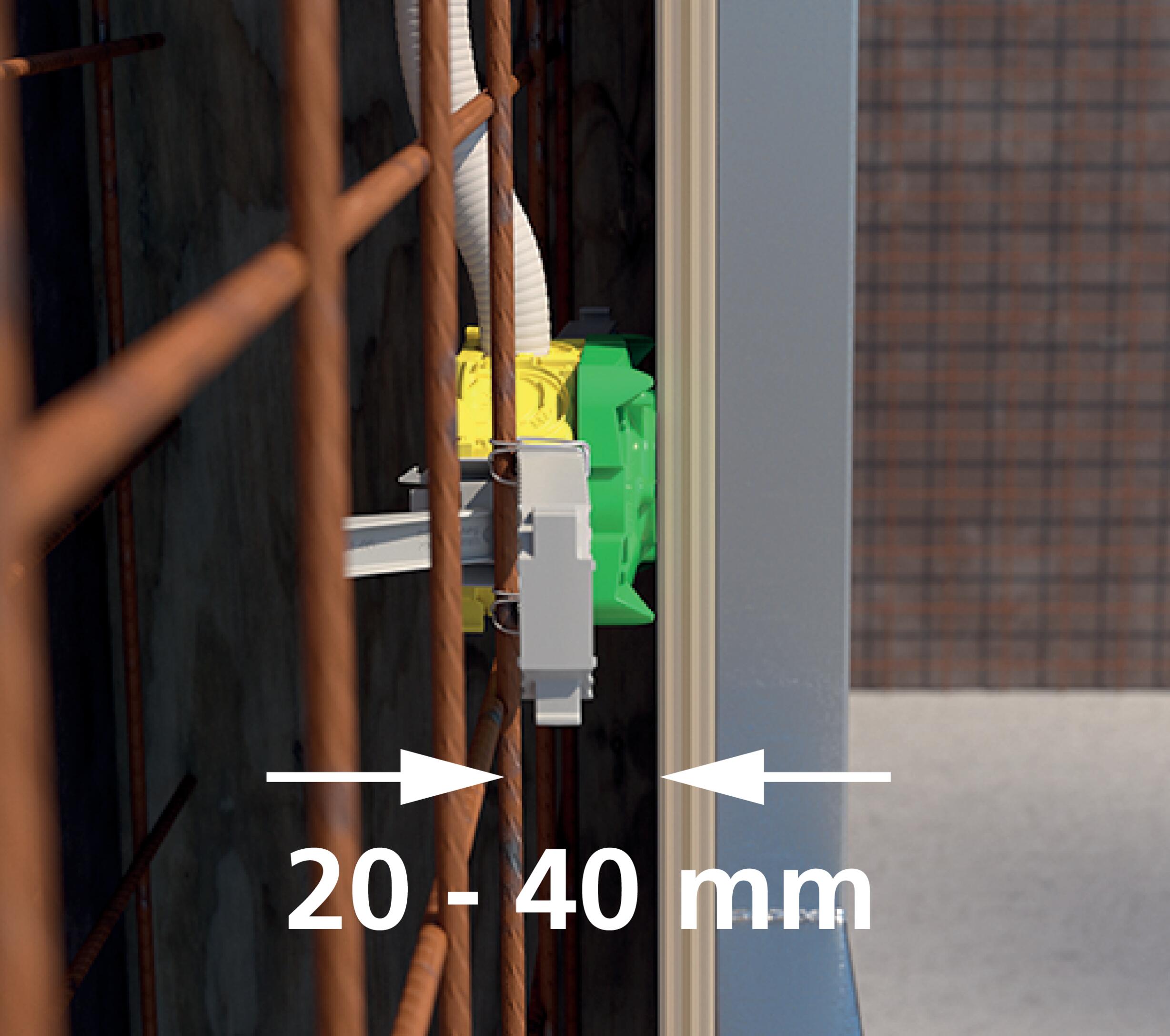

schnitt wenig betonueberdeckung 01 — …uzimajući u obzir planirani zaštitni sloj betona preko armature.

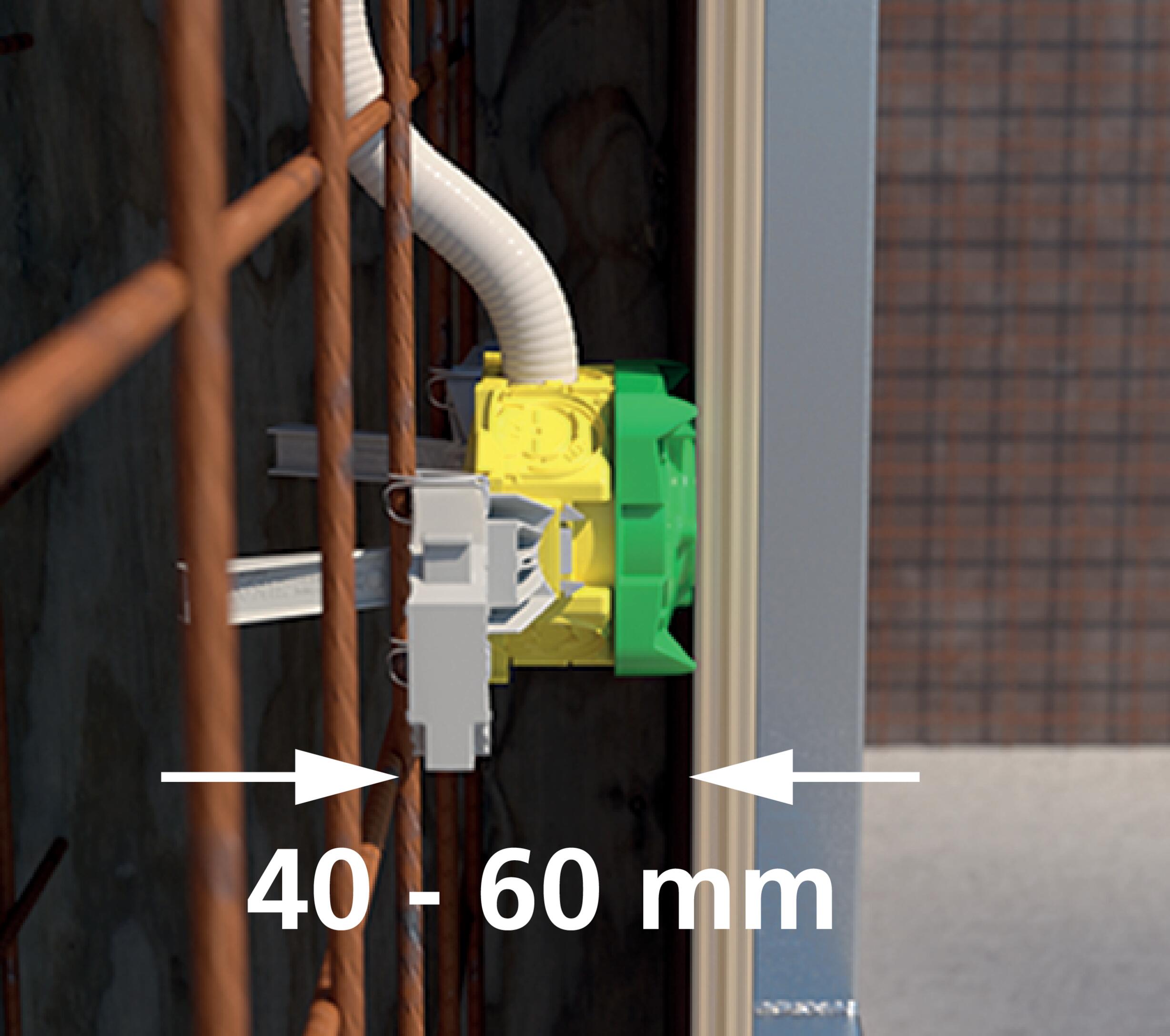

schnitt viel betonueberdeckung 01 — Krilca se mogu koristiti za zaštitni sloj betona od 20-40 mm i 40-60 mm.

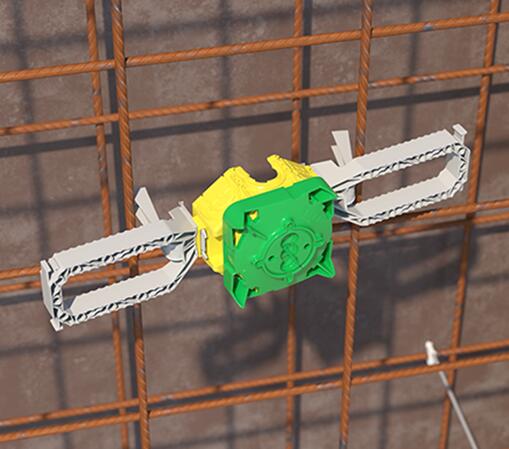

Sistemsko krilo 1211-00 12 — Sve B¹ zidne aplikacije mogu se brzo i lako prefiksirati na armaturu pomoću Prefix® tehnologije…

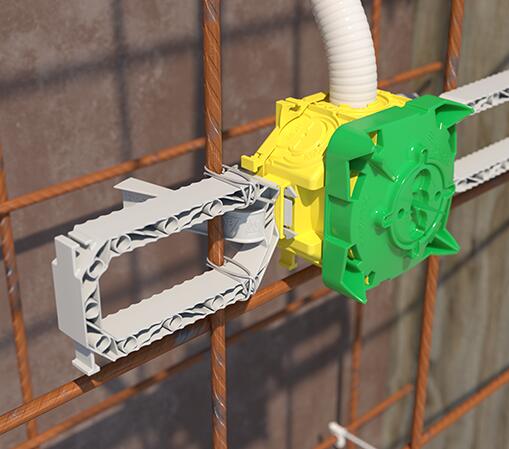

dose prefix fluegeln bewehrung anroedeln — …a finalno pričvršćivanje se vrši vezivnom žicom. Dozna treba da viri 5-20 mm preko planirane debljine zida.

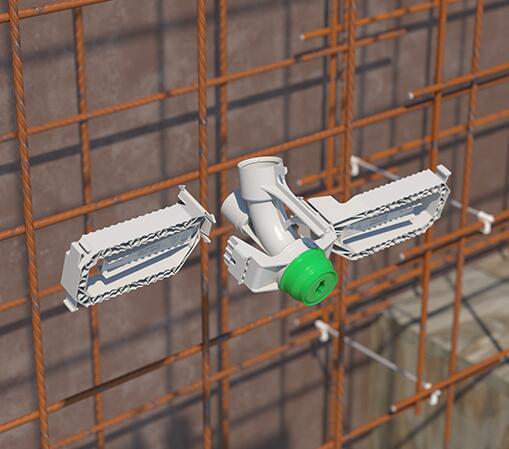

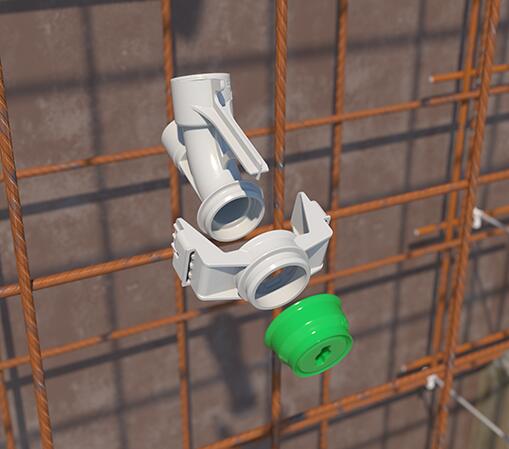

Sistemsko krilo 1211-00 14 — Sa novim B¹ Prefix® adapterom za izlaz iz zida, izvodi za cevi Ø 20, Ø 25 i Ø 32 mm sada se takođe mogu…

02 anrasten systemfluegel — …lako instalirati na suprotnu stranu oplate pomoću Prefix® tehnologije.

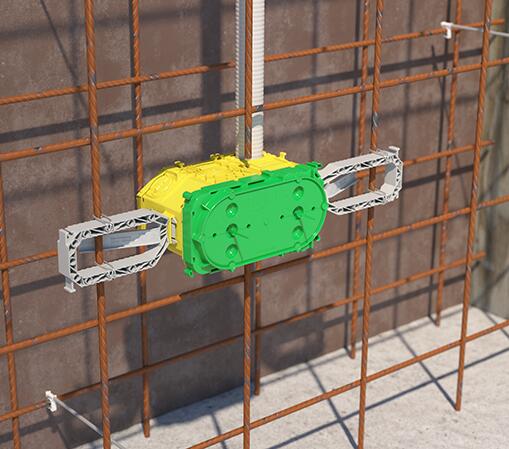

1269 01 signalborste 02 — Dvostruka ugradna dozna sa Prefix® tehnologijom.

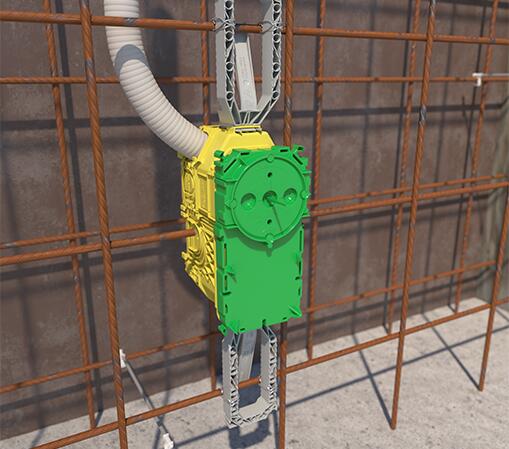

a3 06 electronic dose 01 v02 — Elektronska dozna sa Prefix® tehnologijom.

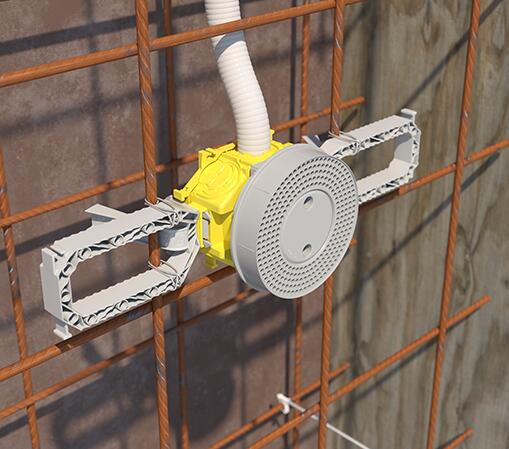

universal wandauslass 02 — B¹ Univerzalni izlaz iz zida sa Prefix® tehnologijom.

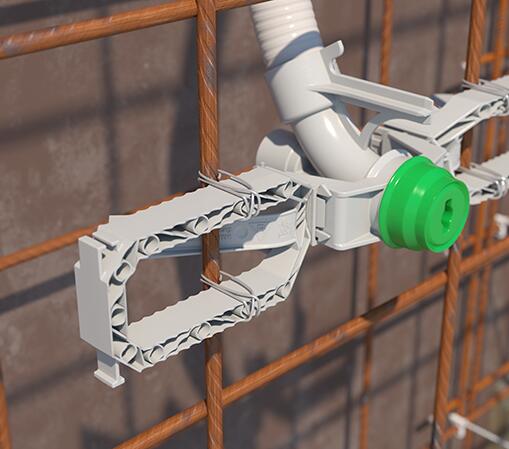

04 adapter anroedeln — B¹ Prefix® adapter za izlaz iz zida sa Prefix® tehnologijom.

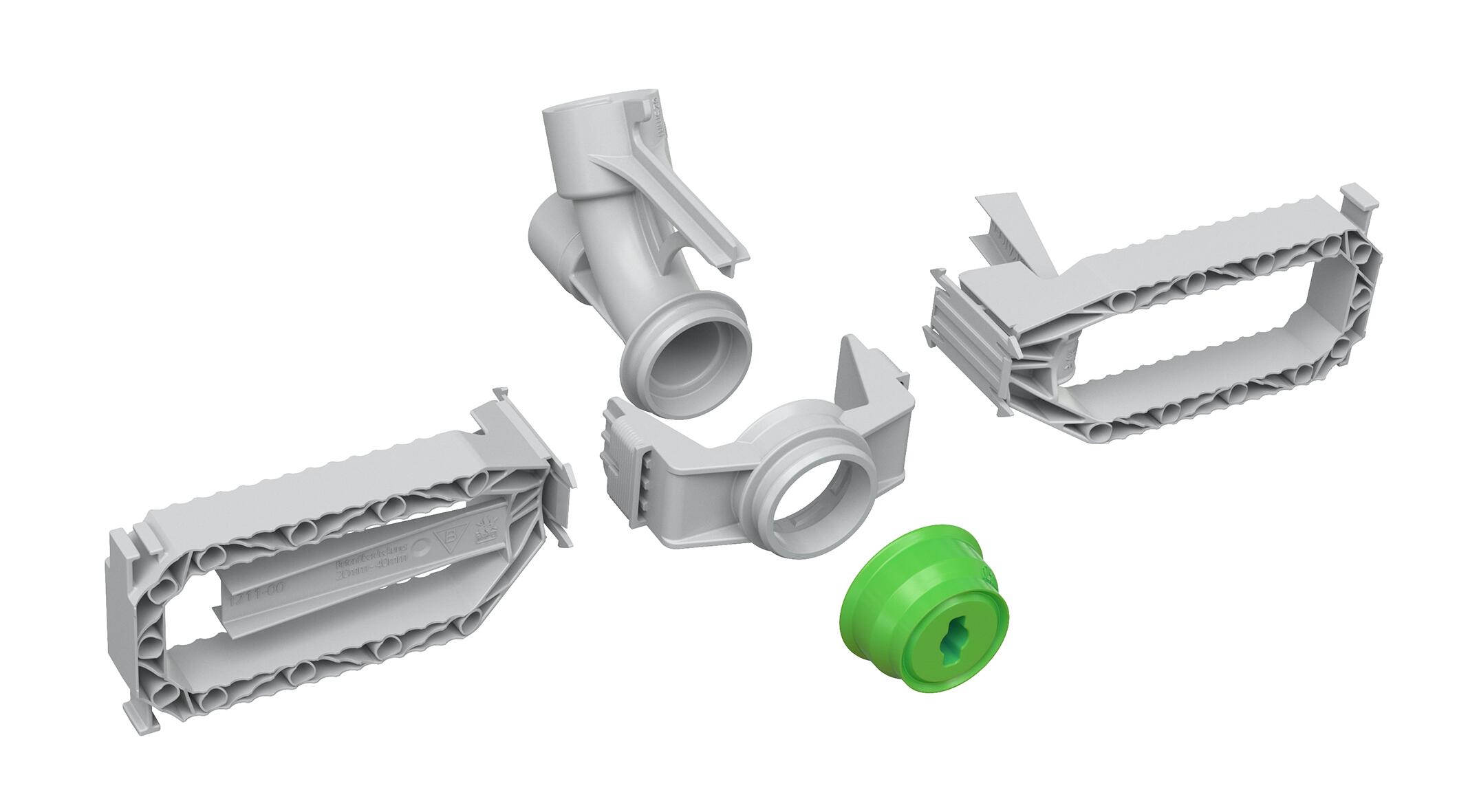

Pregled komponenti sistema

1. Zidno i plafonsko koleno 30° | 2. B¹ Prefix® sistemska krilca | 3. B¹ Prefix® adapter za izlaz iz zida

Ovaj inovativni sistem fiksiranja proizvođača KAISER-ELEKTRO značajno pojednostavljuje i ubrzava proces elektroinstalacija u betonskoj gradnji.

IP klasa	IP 2X
Test užarene žice	650 °C
EAN	4013456551367
Dužina	103 mm
Širina	49 mm
Dubina	36 mm
Za betonske obloge od	20-60 mm
Broj krila	2
Toksični uticaj	Bez halogena
Pakovanje	1/175
Sertifikat

Vrsta proizvoda	Krila
Model	1211-00
Zemlja porekla	Nemačka
Zemlja uvoza	Nemačka
Proizvođač	KAISER-ELEKTRO
