Industrijski samoregulišući grejni kabl Sigmian HTA

Samoregulišući Grejni Kabl HTA

Name: Samoregulišući Grejni Kabl HTA - Enerset Shop
Availability: InStock

Raspon cena: od 745,52рсд do 1.132,94рсд

−60°C

+85°C

→ Industrijski samoregulišući grejni kabl širokog spektra snaga (10–30 W/m).
→ Ex-approved: Sertifikovan za upotrebu u eksplozivnim zonama (ATEX II 2 GD).
→ Dizajniran za održavanje temperature i zaštitu od smrzavanja cevovoda i rezervoara.
→ Dostupan u 3 varijante: sa Al. folijom (AT), pletenicom (BT) ili fluoropolimerom (BP).
→ Fluoropolimerna verzija (BP) je otporna na hemikalije, UV zračenje i temperature do -60°C.
→ Samoregulišuća tehnologija sprečava pregrevanje pri preklapanju kablova.

Linijska snaga

Konstrukcija

Očisti

- +

Industrijski samoregulišući grejni kabl HTA (10–30 W/m)

Sigmian HTA je univerzalni industrijski samoregulišući grejni kabl namenjen za održavanje procesne temperature i zaštitu od smrzavanja u cevovodima i rezervoarima. Može se koristiti u sigurnim, kao i u eksplozivnim (Ex) zonama.

Zahvaljujući svojoj samoregulišućoj prirodi, kabl automatski prilagođava izlaznu snagu u svakoj tački duž trase zavisno od temperature okoline. To osigurava da neće doći do pregrevanja čak ni na mestima gde se kablovi ukrštaju (npr. kod ventila i prirubnica).

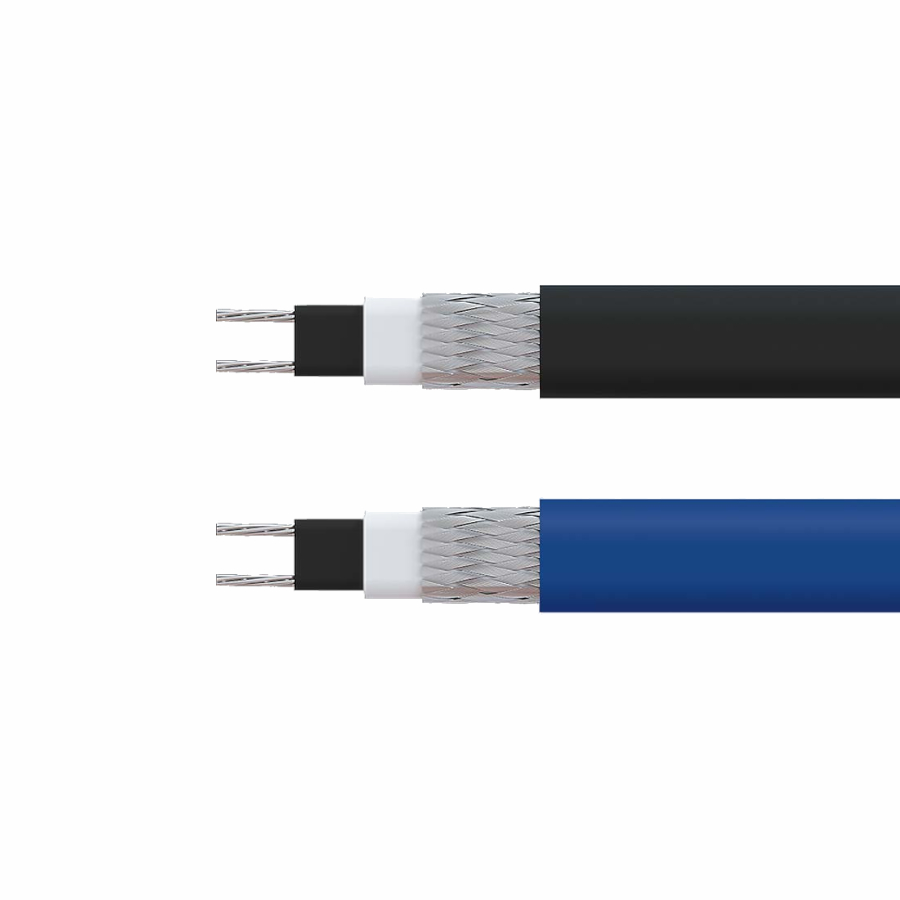

Konstrukcija i varijante

HTA kabl koristi provodnike preseka 1.00 mm² i dostupan je u tri verzije zaštite, što omogućava optimalan izbor u zavisnosti od uslova okruženja:

HTA…AT (Aluminium Tape): Zaštita aluminijumskom folijom sa drenažnom žicom. Ekonomično rešenje za suve sredine. Spoljašnji plašt: Termoplastični elastomer (Crna).
HTA…BT (Braid Tinned): Mehanička zaštita pletenicom od kalajisanog bakra. Povećana otpornost na udarce. Spoljašnji plašt: Termoplastični elastomer (Crna).
HTA…BP (Fluoropolymer): Najviši stepen zaštite. Poseduje bakarnu pletenicu i Fluoropolimerni spoljni plašt (Plava). Otporan je na agresivne hemikalije, UV zračenje i ekstremno niske temperature (do -60°C).

Lista proizvoda i kodovi za poručivanje

Naziv proizvoda	Šifra (Order Code)	Snaga (W/m)	Tip zaštite	Boja
10…30-HTA2-AT	3201101900–04	10, 15, 20, 25, 30	Al. folija	Crna
10…30-HTA2-BT	3201101013, 04–07	10, 15, 20, 25, 30	Pletenica	Crna
10…30-HTA2-BP	3201101008–11	10, 15, 20, 25, 30	Fluoropolimer	Plava

*Napomena: Dostupne snage za sve modele su 10, 15, 20, 25 i 30 W/m.

Projektovanje i maksimalne dužine

Prilikom dimenzionisanja sistema, važno je uzeti u obzir temperaturu hladnog starta i veličinu osigurača.

Maksimalne dužine grejnog kruga (m)

Maksimalna dozvoljena dužina kabla na jednom osiguraču (Tip C, prema IEC 60898-1:2015):

Tip kabla	Temp. uključenja	Osigurač 16A	Osigurač 32A
15 HTA	+10°C	150 m	175 m
15 HTA	-20°C	85 m	140 m
20 HTA	+10°C	140 m	160 m
20 HTA	-20°C	110 m	120 m
30 HTA	+10°C	65 m	115 m
30 HTA	-20°C	50 m	80 m

Napon	230 V AC
Maksimalna radna temperatura (pod opterećenjem)	+65°C
Maksimalna temperatura izlaganja (bez opterećenja)	+85°C
Opseg temperature okoline	-60°C do +55°C
Min. temperatura ugradnje	-30°C (TPE plašt) / -60°C (Fluoropolimer plašt)
Min. radijus savijanja	25 mm
Poprečni presek provodnika	1.00 mm²
Maksimalni otpor ekrana	10 Ohm/km (pletenica) / 18.2 Ohm/km (Al/PET traka)
Spoljašnji plašt	Termoplastični elastomer (T) ili Fluoropolimer (P)
Aprovali	CETS 23 ATEX 030X, II 2 GD, Ex 60079-30-1 IIC T6 Gb, Ex 60079-30-1 IIIC T85°C Db
Sertifikacija	IEC 60800, CE
