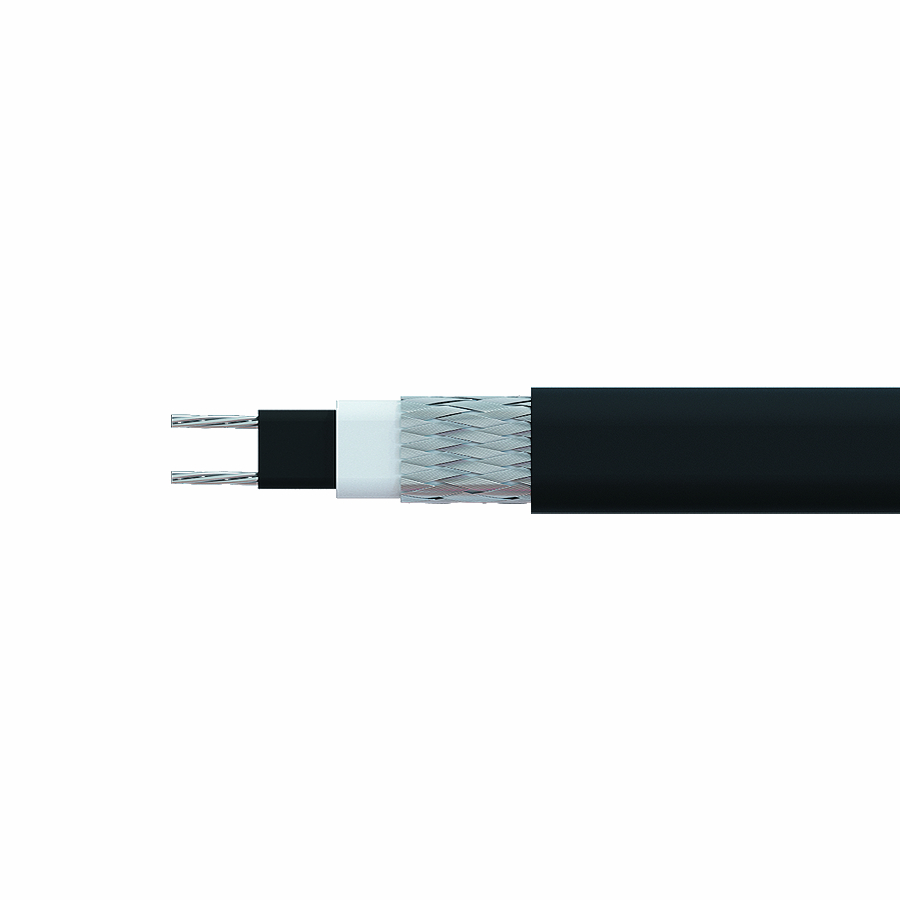

Samoregulišući grejni kabl Sigmian VTR za oluke

Samoregulišući grejni kabl HTM

Raspon cena: od 593,87рсд do 999,13рсд

−60°C
+85°C

→ Industrijski samoregulišući grejni kabl snage 10 ili 15 W/m.
→ Ex-approved: Sertifikovan za upotrebu u eksplozivnim zonama (ATEX II 2 GD).
→ Dostupan u 3 varijante konstrukcije (sa AL folijom, sa pletenicom, ili sa fluoropolimernim plaštom).
→ Verzija sa fluoropolimerom otporna na hemikalije i ekstremno niske temperature montaže (-60°C).
→ Samoregulišuća tehnologija sprečava pregrevanje pri ukrštanju kablova.
→ Idealan za zaštitu cevovoda i rezervoara od smrzavanja u industriji.

- +
SKU N/A Kategorije , , Oznake , , , , , , Brend:

Industrijski samoregulišući grejni kabl HTM (10, 15 W/m)

Sigmian HTM je samoregulišući grejni kabl industrijske klase („Industrial Grade“), dizajniran za zaštitu od smrzavanja cevovoda i rezervoara. Njegova ključna prednost je univerzalnost – može se koristiti kako u sigurnim, tako i u eksplozivnim (Ex) zonama.

Zahvaljujući samoregulišućoj matrici, kabl automatski prilagođava svoju snagu temperaturi okoline. To znači da se neće pregrejati čak ni kada se kablovi međusobno preklapaju, što garantuje maksimalnu bezbednost sistema. Paralelna konstrukcija omogućava sečenje kabla na tačnu meru direktno na gradilištu.

Konstrukcija i varijante

HTM kabl dolazi u tri različite varijante kako bi zadovoljio specifične zahteve instalacije i zaštite. Sve verzije imaju niklovane bakarne provodnike (0.56 mm²).

  • HTM…AT (Aluminium Tape): Osnovna zaštita sa aluminijumskom folijom i drenažnom žicom. Spoljašnji plašt je od termoplastičnog elastomera (Crna boja).
  • HTM…BT (Braid Tinned): Mehanička zaštita sa pletenicom od kalajisanog bakra. Spoljašnji plašt je od termoplastičnog elastomera (Crna boja).
  • HTM…BP (Fluoropolymer): Premium zaštita sa pletenicom i Fluoropolimernim spoljnim plaštom (Plava boja). Ova verzija je otporna na agresivne hemikalije i omogućava montažu na temperaturama do -60°C.

Lista proizvoda i kodovi za poručivanje

Naziv proizvoda Šifra (Order Code) Snaga (W/m) Tip zaštite Boja
10-HTM2-AT 3201100000 10 W Al. folija Crna
15-HTM2-AT 3201100001 15 W Al. folija Crna
10-HTM2-BT 3201100002 10 W Pletenica Crna
15-HTM2-BT 3201100003 15 W Pletenica Crna
10-HTM2-BP 3201100004 10 W Fluoropolimer Plava
15-HTM2-BP 3201100005 15 W Fluoropolimer Plava

Projektovanje i maksimalne dužine

Prilikom planiranja instalacije, neophodno je poštovati maksimalne dužine grejnog kruga kako bi se osigurao pravilan rad osigurača prilikom hladnog starta.

Maksimalne dužine grejnog kruga (m)

Maksimalna dozvoljena dužina kabla na jednom osiguraču (Tip C, prema IEC 60898-1:2015):

Tip kabla Temp. uključenja Osigurač 10A Osigurač 16A
10 HTM +10°C 130 m 130 m
-20°C 110 m 110 m
15 HTM +10°C 120 m 120 m
-20°C 85 m 85 m
Napon 230 V AC
Maksimalna radna temperatura (pod opterećenjem) +65°C
Maksimalna temperatura izlaganja (bez opterećenja) +85°C
Opseg temperature okoline -60°C do +55°C
Min. temperatura ugradnje -30°C (TPE plašt) / -60°C (Fluoropolimer plašt)
Min. radijus savijanja 25 mm
Poprečni presek provodnika 0.56 mm²
Maksimalni otpor ekrana 10 Ohm/km (pletenica) / 18.2 Ohm/km (Al/PET traka)
Težina (AT/BT/BP) 88 / 69 / 97 kg/km
Dimenzije (AT/BT/BP) 8.7×5.1 mm / 9.0×5.8 mm / 8.6×5.4 mm
Aprovali CETS 23 ATEX 030X, II 2 GD, Ex 60079-30-1 IIC T6 Gb, Ex 60079-30-1 IIIC T85°C Db
Sertifikacija IEC 60800, CE
Vrsta proizvoda Samoregulišući grejni kabl
Model HTM
Zemlja porekla Nemačka
Zemlja uvoza Nemačka
Proizvođač SIGMIAN
