Samoregulišući grejni kabl Sigmian LTR

Samoregulišući grejni kabl LTR

Raspon cena: od 1.019,52рсд do 1.502,38рсд

−60°C
+85°C

→ Industrijski samoregulišući grejni kabl snage 10, 20, 30 i 40 W/m.
→ Za zaštitu cevovoda i rezervoara od smrzavanja.
→ Presek magistrala 1.25 mm² za dugačke grejne sekcije.
→ Standardna (AT, BT) i hemijski otporna izolacija (BP).
→ Samoregulacija sprečava pregrevanje u slučaju preklapanja.
→ Robustan dizajn za složene instalacije.

- +
SKU N/A Kategorije , , Oznake , , , Brend:

Samoregulišući grejni kabl LTR (10–40 W/m)

Samoregulišući grejni kabl LTR je robustan industrijski samoregulišući grejni kabl, dizajniran za zaštitu od smrzavanja cevovoda i rezervoara u bezbednim zonama i otapanje snega i leda iz oluka. Njegove dimenzije i veliki izbor izlaznih snaga, pruža mogućnost raznih primena. Ovaj grejni kabl je, zahvaljujući većim snagama (do 40 W/m), idealan izbor za održavanje temperatura u složenim industrijskim procesima.

Za razliku od lakših serija, LTR koristi provodnike preseka 1.25 mm², što mu omogućava veće dužine grejnih krugova i bolju mehaničku izdržljivost. Samoregulišuća matrica osigurava da se kabl ne pregreje na mestima gde se ukršta ili je prekriven lišćem u oluku.

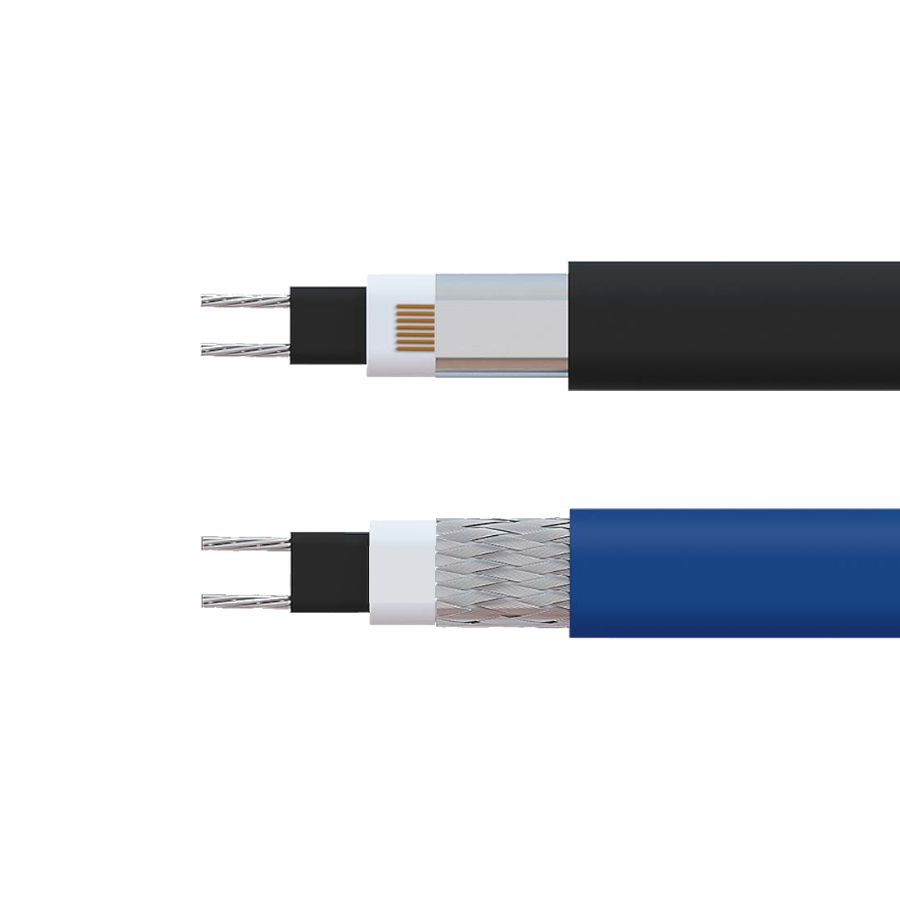

Konstrukcija i varijante

Samoregulišući grejni kabl LTR se izrađuje sa magistralama preseka 1.25 mm² i dostupan je u tri specifične verzije, prilagođene različitim uslovima eksploatacije:

  • LTL2-AT (Aluminijumska traka/Termoplastična masa): Osnovna zaštita aluminijumskom folijom sa provodnikom za uzemljenje. Spoljašnji plašt od termoplastičnog elastomera.
  • LTL2-BT (Bakarni oplet/Termoplastična masa): Zaštita od kalaisanog bakarnog opleta koji se povezuje na uzemljenje. Pruža mehaničku zaštitu i uzemljenje. Spoljašnji plašt od termoplastičnog elastomera.
  • LTL2-BP (Bakarni oplet/Termoplastična masa): Premium verzija opletom od kalaisanog bakra i Fluoropolimernim spoljnim plaštom. Otporan na UV zračenje, hemikalije i niske temperature do -60°C. Preporučuje se za krovove izložene jakom suncu.

Lista proizvoda i kodovi za poručivanje

Šifra Naziv Snaga (W/m) Tip zaštite Vrsta plašta Boja
104-P01-0121 10-LTR-AT 10 W Al folija Termoplastika Crna
104-P01-0122 20-LTR-AT 20 W Al folija Termoplastika Crna
104-P01-0123 30-LTR-AT 30 W Al folija Termoplastika Crna
104-P01-0124 40-LTR-AT 40 W Al folija Termoplastika Crna
104-P01-0125 10-LTR-BT 10 W Cu oplet Termoplastika Crna
104-P01-0126 20-LTR-BT 20 W Cu oplet Termoplastika Crna
104-P01-0127 30-LTR-BT 30 W Cu oplet Termoplastika Crna
104-P01-0128 40-LTR-BT 40 W Cu oplet Termoplastika Crna
104-P01-0129 10-LTR-BP 10 W Cu oplet Fluoropolimer Plava
104-P01-0121 20-LTR-BP 20 W Cu oplet Fluoropolimer Plava
104-P01-0121 30-LTR-BP 30 W Cu oplet Fluoropolimer Plava
104-P01-0121 40-LTR-BP 40 W Cu oplet Fluoropolimer Plava

Projektovanje i maksimalne dužine

Samoregulišući grejni kabl LTR se izrađuje sa magistralama preseka 1.25 mm². Ovaj presek magistrala određuje najvišu struju osigurača od 16A i najveće dužine grejnih krugova u zavisnosti od početnih temperatura.

Maksimalne dužine grejnog kruga (m)

Tabela prikazuje maksimalne dozvoljene dužine kabla na osiguračima od 16A (Karakteristika C, prema IEC 60898-1:2015):

Tip kabla Temp. uključenja Osigurač 16A
10 LTR +10°C 180 m
-20°C 108 m
20 LTR +10°C 102 m
-20°C 53 m
U oluku 865 m
30 LTR +10°C 62 m
-20°C 40 m
40 LTR +10°C 49 m
-20°C 27 m
Samoregulišući grejni kabl LTR proizvođača SIGMIAN, je robusno i energetski efikasno rešenje za zaštitu od smrzavanja. Automatski prilagođava snagu grejanja prema uslovima okoline, sprečava pregrevanje i obezbeđuje pouzdan, dugotrajan rad uz minimalno održavanje. Idealan je izbor za sigurnu ugradnju na cevima, rezervoarima i u olucima.
Napon 230V
Izlazna snaga 10, 20, 30 i 40 W/m (na 230V)
Poprečni presek vodova 1.25mm², niklovani bakar
Hladni kraj Bez hladnog kraja
Povezivanje hladnog kraja Komplet ECO CB
Najmanji poluprečnik savijanja 25mm
Dimenzije LTR-AT 12.5×5.8mm,
LTR-BT 13.9×6.1mm,
LTR-BP 12.8×5.7mm
Unutrašnje jezgro Polu-provodna matrica
Zaštitni ekran LTR-AT Aluminijumski plašt,
LTR-BT Bakarni oplet
LTR-BP Bakarni oplet
Spoljašnji plašt LTR-AT TPE
LTR-BT TPE
LTR-BP Fluorpolimer
Boja plašta Crna LTR-AT, LTR-BT
Plava LTR-BP
Najniža temperatura ugradnje -30°C LTR-AT, LTR-BT
-60°C LTR-BP
Najviša temperatura (opterećen) +65°C
Najviša temperatura (neopterećen) +85°C
Eksplozivna okruženja Ne
Sertifikat CE
UV otporan Da
Vrsta proizvoda Električni grejni kabl
Model LTR
Zemlja porekla Nemačka
Zemlja uvoza Nemačka
Proizvođač SIGMIAN
