Samoregulišući grejni kabl LTM
Raspon cena: od 658,44рсд do 1.466,98рсд
→ Industrijski samoregulišući grejni kabl snage 10 i 15 W/m.
→ Za zaštitu cevovoda i rezervoara od smrzavanja.
→ Presek magistrala 0.56 mm² za laku obradu i montažu.
→ Standardna (AT, BT) i hemijski otporna izolacija (BP).
→ Samoregulacija sprečava pregrevanje u slučaju preklapanja.
→ Kompaktan dizajn za laku montažu na manjim cevima.
→ Sečenje na tačnu meru bez komplikovanih proračuna.
Samoregulišući grejni kabl LTM (10, 15 W/m)
Samoregulišući grejni kabl LTM je kompaktan industrijski samoregulišući grejni kabl, dizajniran za zaštitu od smrzavanja cevovoda i rezervoara u zonama koje nisu u ekspolozivnim zonama. Zbog svojih manjih dimenzija i fleksibilnosti, odličan je izbor za instalacije na cevima manjeg prečnika ili složenijim formama.
Samoregulišuća tehnologija automatski prilagođava izlaznu snagu temperaturi okoline, sprečavajući pregrevanje čak i kada se kablovi preklapaju. Ovo osigurava maksimalnu bezbednost i pouzdanost sistema bez potrebe za složenim proračunima.

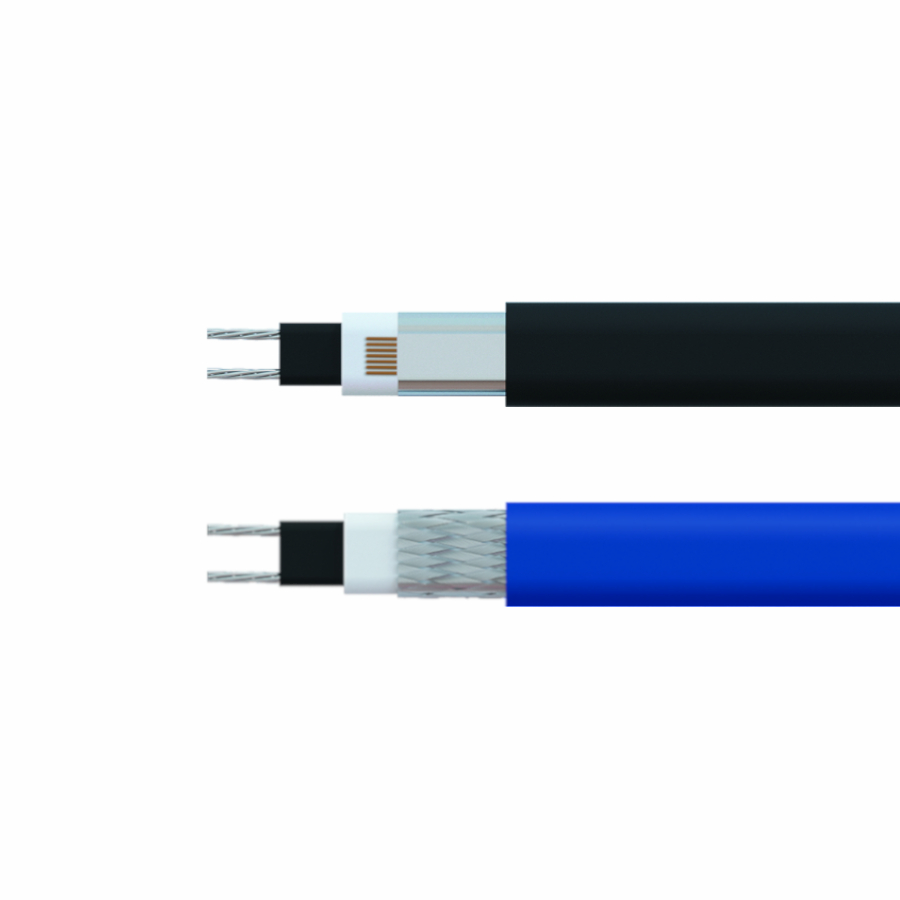

Konstrukcija i varijante
Samoregulišući grejni kabl LTM se izrađuje sa magistralama preseka 0.56 mm² i dostupan je u tri specifične verzije, prilagođene različitim uslovima eksploatacije:
- LTM2-AT (Aluminijumska traka/Termoplastična masa): Zaštita aluminijumskom folijom sa provodnikom za uzemljenje. Spoljašnji plašt od termoplastičnog elastomera. Ovo je ekonomično rešenje za standardne primene.
- LTM2-BT (Bakarni oplet/Termoplastična masa): Zaštita od kalaisanog bakarnog opleta koji se povezuje na uzemljenje. Spoljašnji plašt od termoplastičnog elastomera. Standardno rešenje za primene u neagresivnim okruženjima.
- LTM2-BP (Bakarni oplet/Fluoropolymer): Premium zaštita sa bakarnim opletom i Fluoropolimernim spoljnim plaštom (Plava boja). Ova verzija je izuzetno otporna na agresivne hemikalije, visoke temperature i UV zračenje, a omogućava montažu na temperaturama do -60°C.
Lista proizvoda i šifre za poručivanje
| Šifra | Naziv | Snaga (W/m) | Tip zaštite | Vrsta plašta | Boja |
|---|---|---|---|---|---|
| 104-P01-0101 | 10-LTM-AT | 10 W | Al folija | Termoplastika | Crna |
| 104-P01-0102 | 15-LTM-AT | 15 W | Al folija | Termoplastika | Crna |
| 104-P01-0103 | 10-LTM-BT | 10 W | Cu oplet | Termoplastika | Crna |
| 104-P01-0104 | 15-LTM-BT | 15 W | Cu oplet | Termoplastika | Crna |
| 104-P01-0105 | 10-LTM-BP | 10 W | Cu oplet | Fluoropolimer | Plava |
| 104-P01-0106 | 15-LTM-BP | 15 W | Cu oplet | Fluoropolimer | Plava |
Projektovanje i maksimalne dužine
Samoregulišući grejni kabl LTM se izrađuje sa magistralama preseka 0.56 mm². Ovaj presek magistrala određuje najvišu struju osigurača od 10A i najveće dužine grejnih krugova u zavisnosti od početnih temperatura.
Maksimalne dužine grejnog kruga (m)
Tabela prikazuje vrednosti za osigurač od 10A. Maksimalna dozvoljena dužina kabla na jednom osiguraču (Karakteristika C, prema IEC 60898-1:2015):
| Tip kabla | Temp. uključenja | Osigurač 10A |
|---|---|---|
| 10 LTM | +10°C | 88 m |
| -20°C | 68 m | |
| Unutar cevi | 60 m | |
| 15 LTM | +10°C | 63 m |
| -20°C | 46 m |
| Napon | 230V |
| Izlazna snaga | 10 i 15 W/m (na 230V) |
| Poprečni presek vodova | 0.56mm², niklovani bakar |
| Hladni kraj | Bez hladnog kraja |
| Povezivanje hladnog kraja | Komplet ECO CB |
| Najmanji poluprečnik savijanja | 25mm |
| Dimenzije | LTM-AT 8.3×5.5mm, LTM-BT 8.3×5.5mm, LTM-BP 8.6×5.4mm |
| Unutrašnje jezgro | Polu-provodna matrica |
| Zaštitni ekran | LTM-AT Aluminijumski plašt, LTM-BT Bakarni oplet LTM-BP Bakarni oplet |
| Spoljašnji plašt | LTM-AT TPE LTM-BT TPE LTM-BP Fluorpolimer |
| Boja plašta | Crna LTM-AT, LTM-BT Plava LTM-BP |
| Najniža temperatura ugradnje | -30°C LTM-AT, LTM-BT -60°C LTM-BP |
| Najviša temperatura (opterećen) | +65°C |
| Najviša temperatura (neopterećen) | +85°C |
| Eksplozivna okruženja | Ne |
| Sertifikat | CE |
| UV otporan | Da |
| Vrsta proizvoda | Električni grejni kabl |
| Model | LTM |
| Zemlja porekla | Nemačka |
| Zemlja uvoza | Nemačka |
| Proizvođač | SIGMIAN |
