THB 406 PANEL

Name: THB 406 PANEL - Enerset Shop
Availability: InStock

Raspon cena: od 644,85рсд do 1.038,64рсд

Utični konektor THB 406 PANEL izrađuje se sa jednim ulazom za provodnike iz panela, ormana, razvodne kutije ili kućišta. Predviđen je za montažu na panel debljine do 10 mm u otvor prečnika M28. Utični konektor se isporučuje sa integrisanom rednom stezaljkom sa 2, 3, 5, 6 ili 8 polova i pripadajućom kontra navrtkom. Kombinuje se sa kablovskim utikačima ili priključnicama tipa THB 405 sa odgovarajućim brojem polova. Stepen zaštite IP68.

Varijanta proizvoda

Očisti

- +

Utični konektor THB 406 PANEL je predviđen za montažu na elektro provodne panele, metalne ormane, razvodne kutije, posebna kućišta koja zahtevaju otpornost na koroziju, atmosferske uticaje i slično.
Utični konektor THB 406 PANEL je pogodan za nezaštićene instalacije na otvorenom prostoru. Otporni su na povremene postupke čišćenja (direktan mlaz) i potapanje u vodu do dubine od 10m u trajanju od 1h. Stepen zaštite kablovske spojnice je IP 68. Kablovska spojnica THB 406 PANEL izrađuje se u 10 varijanti:

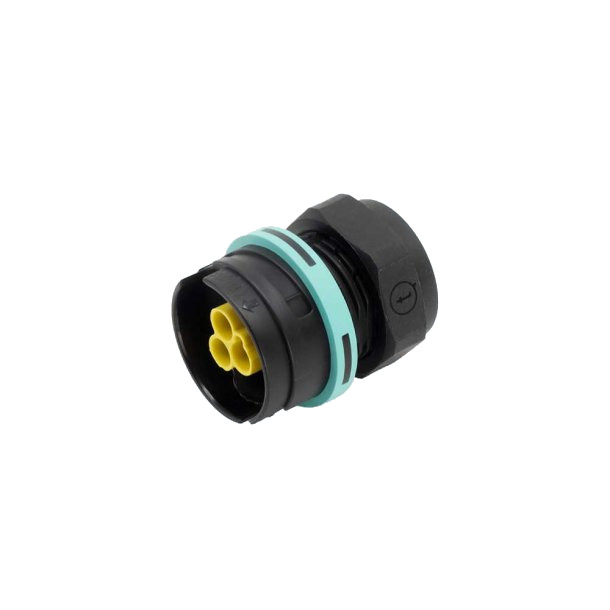

THB.406.A1G : Utikač, 25A, stezaljke 2P, 0.5-2.5mm², panelna ugradnja, M28

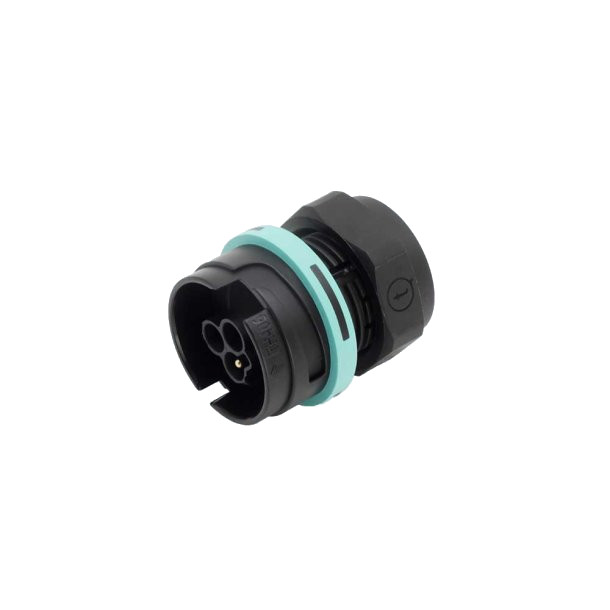

THB.406.A1B : Utikač, 25A, stezaljke 3P, 0.5-2.5mm², panelna ugradnja, M28

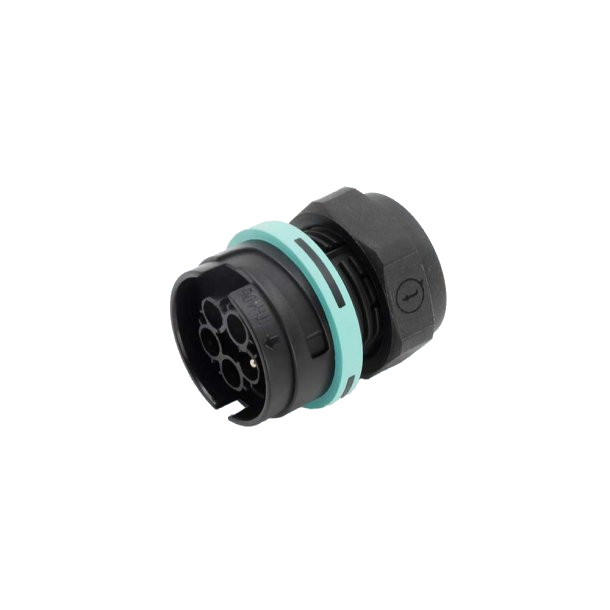

THB.406.A1A : Utikač, 17.5A, stezaljke 5P, 0.5-1.5mm², panelna ugradnja, M28

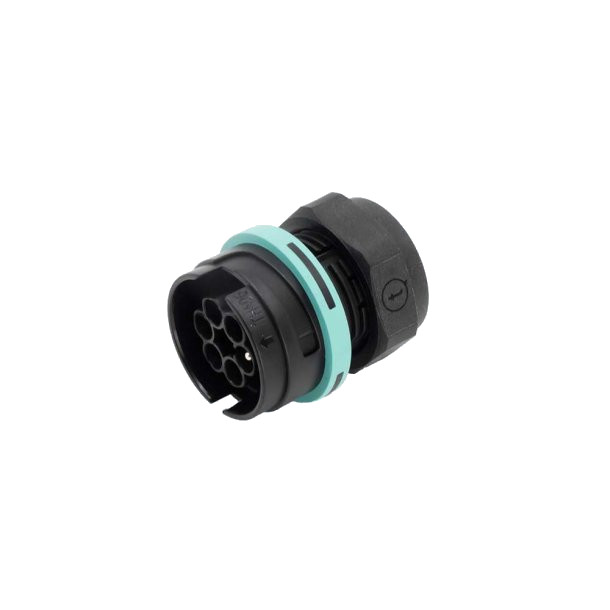

THB.406.A1E : Utikač, 17.5A, stezaljke 6P, 0.5-1.5mm², panelna ugradnja, M28

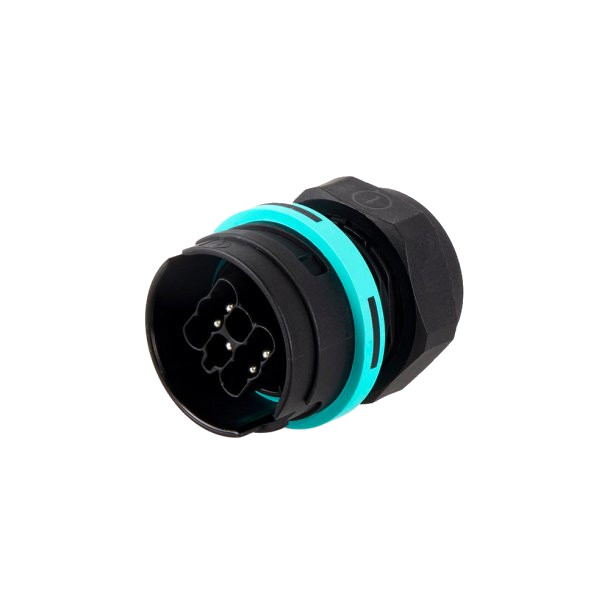

THB.406.A8A : Utikač, 10A, stezaljke 8P, 0.25-1.0mm², panelna ugradnja, M28

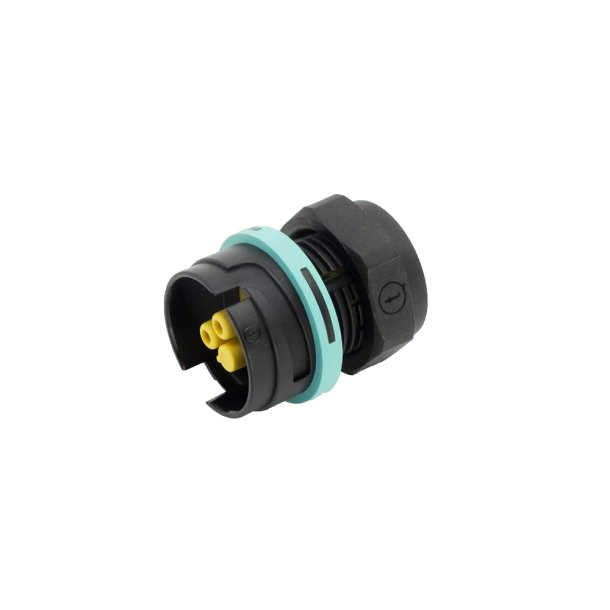

THB.406.C1G : Priključnica, 25A, stezaljke 2P, 0.5-2.5mm², panelna ugradnja, M28

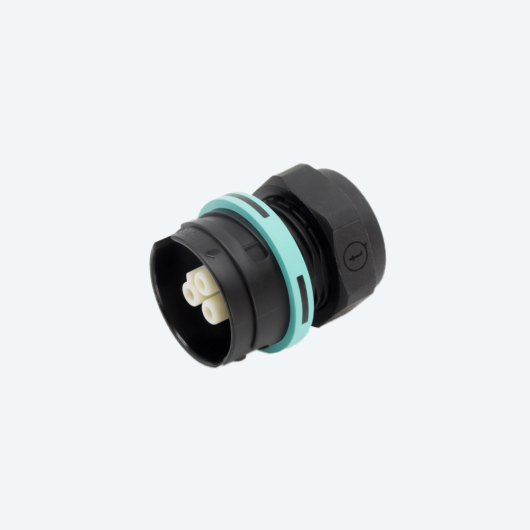

THB.406.C1B : Priključnica, 25A, stezaljke 3P, 0.5-2.5mm², panelna ugradnja, M28

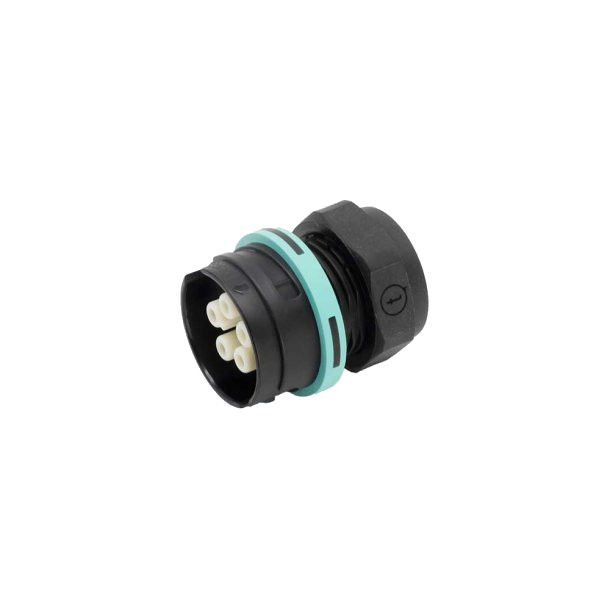

THB.406.C1A : Priključnica, 17.5A, stezaljke 5P, 0.5-1.5mm², panelna ugradnja, M28

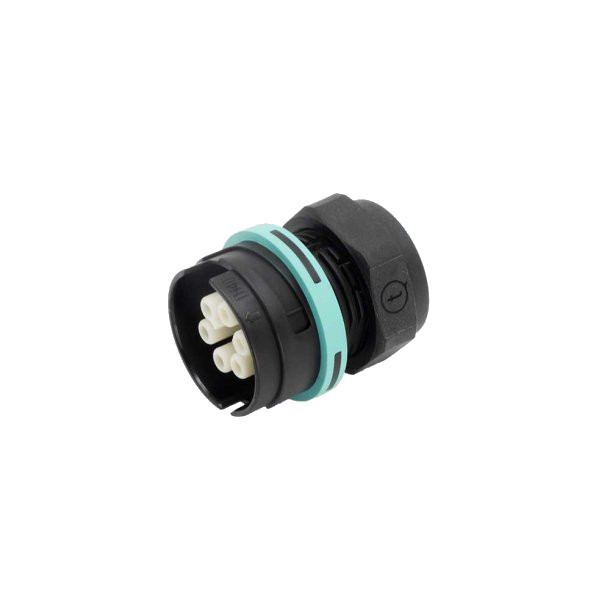

THB.406.C1E : Priključnica, 17.5A, stezaljke 6P, 0.5-1.5mm², panelna ugradnja, M28

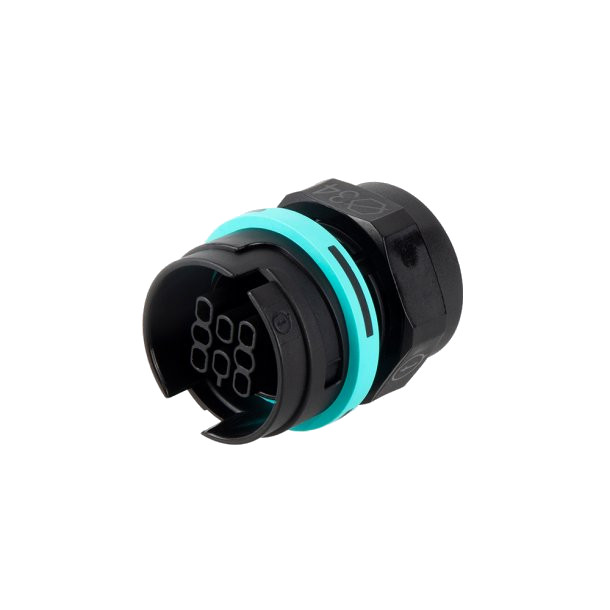

THB.406.C8A : Priključnica, 10A, stezaljke 8P, 0.25-1.0mm², panelna ugradnja, M28

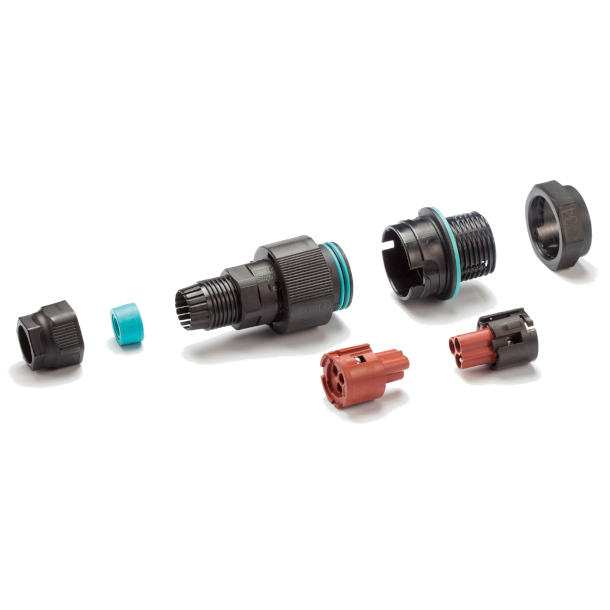

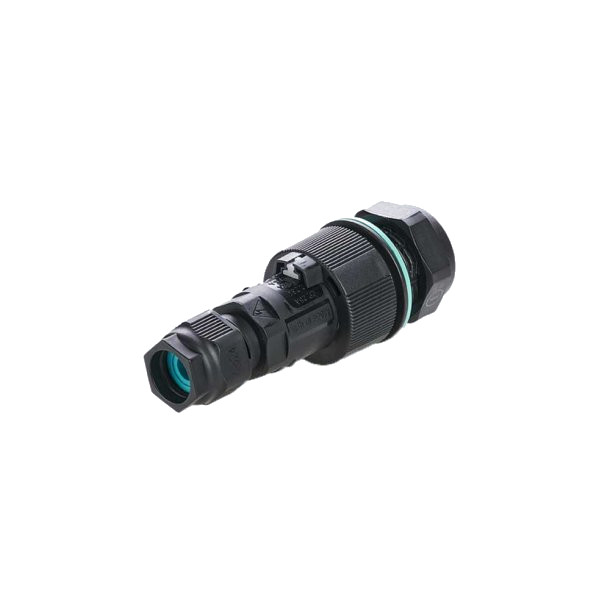

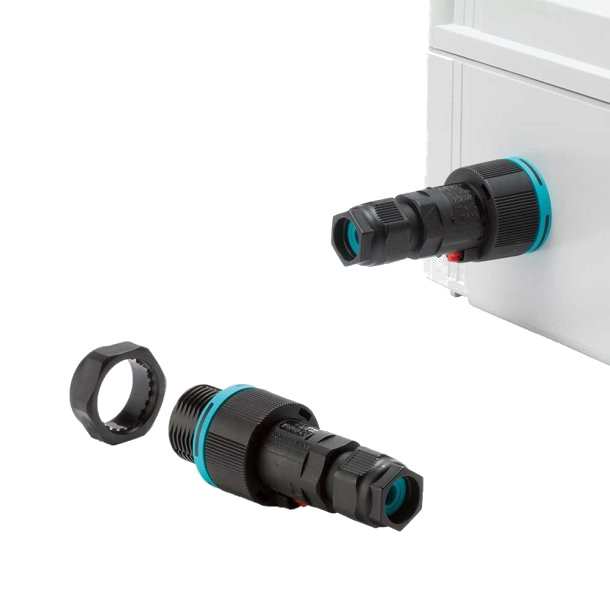

Spajanje i zaptivanje kablovskih konektora THB 406 PANEL sa utikačem ili priključnicom THB 405 se vrši pomoću plastične navojne čaure. Kablovski konektor poseduje plastični osigurač koji sprečava slučajno otvaranje konektora.
Utični konektor THB 406 PANEL se isporučuje sa kontra navrtkom. Kod utičnih konektora THB 406 PANEL prstenovi za zaptivanje, između utikača i priključnice, se izrađuju od termoplastičnog elastomera.

Broj kablovskih ulaza	1
Otvor na panelu	M28
Debljina panela	Do 10.0mm
Nominalni napon	Un = 400 V AC
Nominalna struja	THB.406.A1G – In = 25 A THB.406.A1B – In = 25 A THB.406.A1A – In = 17.5 A THB.406.A1E – In = 17.5 A THB.406.A8A – In = 10 A THB.406.C1G – In = 25 A THB.406.C1B – In = 25 A THB.406.C1A – In = 17.5 A THB.406.C1E – In = 17.5 A THB.406.C8A – In = 10 A
Materijal	PA66 (Poliamid)
IP klasa	IP 68
Spoljne dimenzije	Ø 39.5 x 40.0 mm
Redne stezaljke	THB.406.A1G – 2P, 0.5-2.5mm² THB.406.A1B – 3P, 0.5-2.5mm² THB.406.A1A – 5P, 0.5-1.5mm² THB.406.A1E – 6P, 0.5-1.5mm² THB.406.A8A – 8P, 0.25-1.0mm² THB.406.C1G – 2P, 0.5-2.5mm² THB.406.C1B – 3P, 0.5-2.5mm² THB.406.C1A – 5P, 0.5-1.5mm² THB.406.C1E – 6P, 0.5-1.5mm² THB.406.C8A – 8P, 0.25-1.0mm²
Temperatura okoline	-40°C do +125°C
Otpornost na koroziju	Salt mist test : EN60068-2-11:2000
IK klasa	IK08
Toksični uticaj	Bez halogena, bez silikona
Težina	THB.406.A1G – 24.8g THB.406.A1B – 26.5g THB.406.A1A – 30.6g THB.406.A1E – 31.7g THB.406.A8A – THB.406.C1G – 25.1g THB.406.C1B – 27.0g THB.406.C1A – 31.0g THB.406.C1E – 32.9g THB.406.C8A –
Sertifikat	EN 61984:2009, CE

Vrsta proizvoda	Utični konektor
Model	THB 406 PANEL
Zemlja porekla	Italija
Zemlja uvoza	Italija
Proizvođač	TECHNO

Opis

THB.406.A1G : Utikač, 25A, stezaljke 2P, 0.5-2.5mm², panelna ugradnja, M28
THB.406.A1B : Utikač, 25A, stezaljke 3P, 0.5-2.5mm², panelna ugradnja, M28
THB.406.A1A : Utikač, 17.5A, stezaljke 5P, 0.5-1.5mm², panelna ugradnja, M28
THB.406.A1E : Utikač, 17.5A, stezaljke 6P, 0.5-1.5mm², panelna ugradnja, M28
THB.406.A8A : Utikač, 10A, stezaljke 8P, 0.25-1.0mm², panelna ugradnja, M28
THB.406.C1G : Priključnica, 25A, stezaljke 2P, 0.5-2.5mm², panelna ugradnja, M28
THB.406.C1B : Priključnica, 25A, stezaljke 3P, 0.5-2.5mm², panelna ugradnja, M28
THB.406.C1A : Priključnica, 17.5A, stezaljke 5P, 0.5-1.5mm², panelna ugradnja, M28
THB.406.C1E : Priključnica, 17.5A, stezaljke 6P, 0.5-1.5mm², panelna ugradnja, M28
THB.406.C8A : Priključnica, 10A, stezaljke 8P, 0.25-1.0mm², panelna ugradnja, M28

Specifikacija

Broj kablovskih ulaza	1
Otvor na panelu	M28
Debljina panela	Do 10.0mm
Nominalni napon	Un = 400 V AC
Nominalna struja	THB.406.A1G – In = 25 A THB.406.A1B – In = 25 A THB.406.A1A – In = 17.5 A THB.406.A1E – In = 17.5 A THB.406.A8A – In = 10 A THB.406.C1G – In = 25 A THB.406.C1B – In = 25 A THB.406.C1A – In = 17.5 A THB.406.C1E – In = 17.5 A THB.406.C8A – In = 10 A
Materijal	PA66 (Poliamid)
IP klasa	IP 68
Spoljne dimenzije	Ø 39.5 x 40.0 mm
Redne stezaljke	THB.406.A1G – 2P, 0.5-2.5mm² THB.406.A1B – 3P, 0.5-2.5mm² THB.406.A1A – 5P, 0.5-1.5mm² THB.406.A1E – 6P, 0.5-1.5mm² THB.406.A8A – 8P, 0.25-1.0mm² THB.406.C1G – 2P, 0.5-2.5mm² THB.406.C1B – 3P, 0.5-2.5mm² THB.406.C1A – 5P, 0.5-1.5mm² THB.406.C1E – 6P, 0.5-1.5mm² THB.406.C8A – 8P, 0.25-1.0mm²
Temperatura okoline	-40°C do +125°C
Otpornost na koroziju	Salt mist test : EN60068-2-11:2000
IK klasa	IK08
Toksični uticaj	Bez halogena, bez silikona
Težina	THB.406.A1G – 24.8g THB.406.A1B – 26.5g THB.406.A1A – 30.6g THB.406.A1E – 31.7g THB.406.A8A – THB.406.C1G – 25.1g THB.406.C1B – 27.0g THB.406.C1A – 31.0g THB.406.C1E – 32.9g THB.406.C8A –
Sertifikat	EN 61984:2009, CE
