Ugradna dozna 9280-22

Name: Ugradna dozna 9280-22 - Enerset Shop
SKU: 122-E07-1809280-22
Price: 674.02 RSD
Availability: InStock

674,02рсд

→ Inovativni uvodnici za kablove sprečavaju uvijanje kablova.
→ 4 kupole za vijke za maksimalnu fleksibilnost za montažu dodataka.
→ Ulaz za kabl i cev bez alata.
→ Kompletna montaža i montaža sa samo jednim odvijačem.
→ Može se kombinovati sa svim programskim aplikacijama O-range.

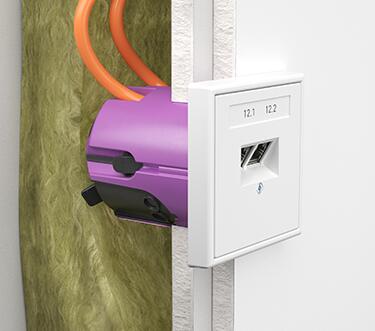

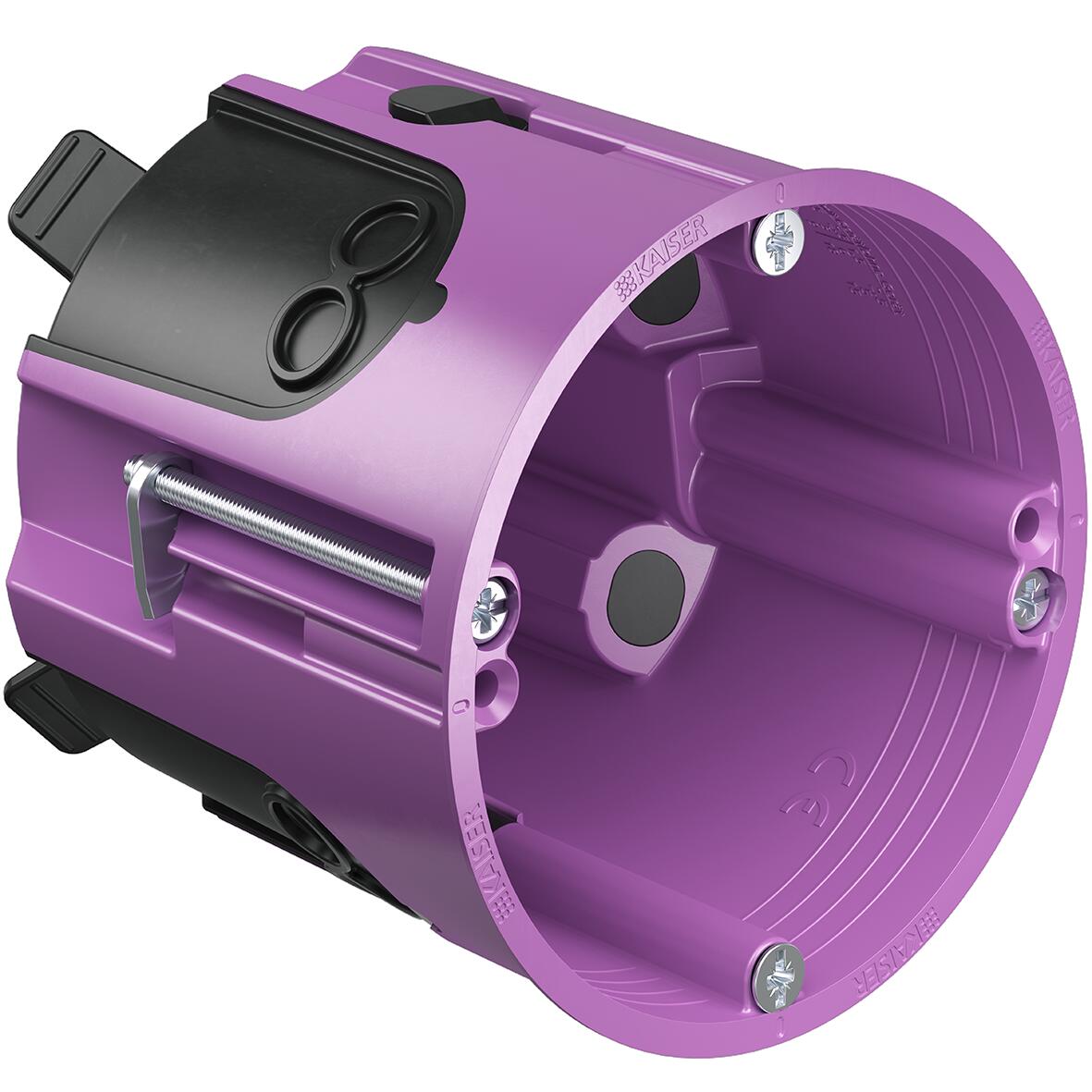

O-range ECON® Data ugradna dozna 9280-22 – Savršeno rešenje za mrežne instalacije

Sa novom O-range ECON® Data doznom, KAISER nudi neviđenu lakoću montaže i povezivanja komunikacionih i mrežnih priključnica u šupljim zidovima. Inovativni uvodi za data i mrežne kablove pozicionirani su tako da se bez problema mogu ispoštovati radijusi savijanja koje propisuju proizvođači kablova. Ovo sprečava lomljenje ili gnječenje kablova i osigurava optimalan prenos podataka. Bilo da ugrađujete mrežnu priključnicu ili Keystone module, ova dozna uvek obezbeđuje idealno vođenje kablova.

Primeri primene

Zahvaljujući optimalno pozicioniranim uvodima za kablove, dozna je idealna za Keystone module, mrežne priključnice, medijske konvertere, ali i za klasične elektroinstalacije gde je potreban dodatni prostor.

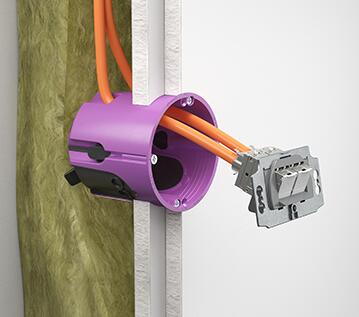

9280 22 anwendung keystones 01 — Zahvaljujući optimalno pozicioniranim uvodima, Keystone moduli se brzo i lako montiraju – bez oštećenja kabla!

9280 22 anwendung keystones 02 — …višak data i mrežnih kablova se jednostavno gurne u šupljinu zida.

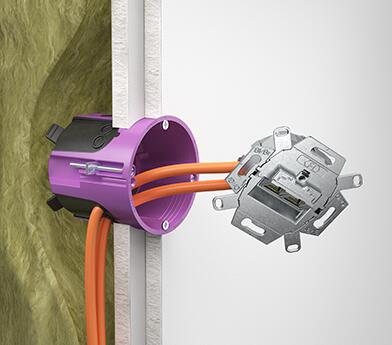

9280 22 anwendung 2 fach uae 01 — O-range ECON® Data dozna takođe nudi lako uvođenje kabla za montažu mrežnih priključnica…

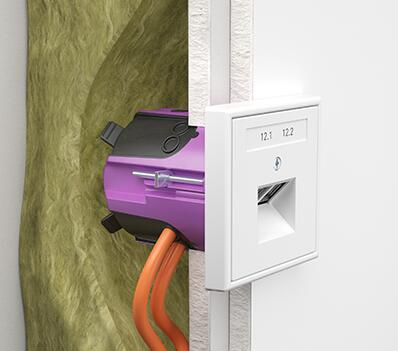

9280 22 anwendung 2 fach uae 02 — …kako bi se rezerva kabla smestila u šupljinu zida.

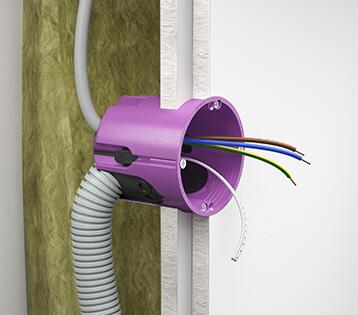

9280 22 anwendung pof 01 — Veliki broj različitih uvoda za kablove i cevi omogućava instalaciju medijskih konvertera…

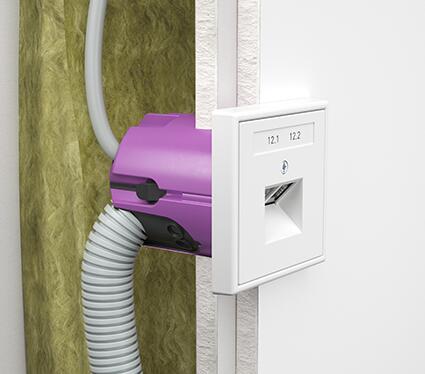

9280 22 anwendung pof 02 — …kod kojih se napajanje uvek vrši pomoću NYM kablova i instalacionih cevi do Ø 25 mm.

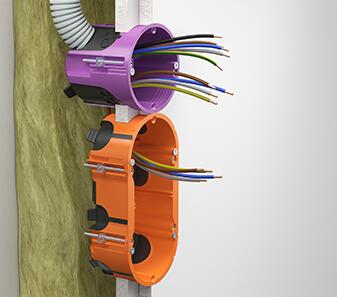

9280 22 anwendung kombination 01 — Za konvencionalne elektroinstalacije, i pored mogućnosti kombinovanja sa svim O-range® programima…

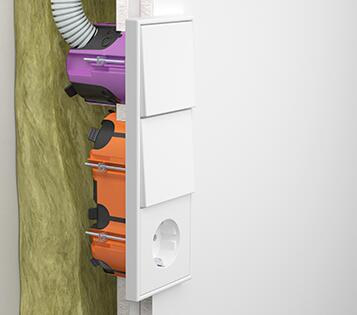

9280 22 anwendung kombination 02 — …dozna takođe nudi obilje prostora za praktičnu montažu više priključnih terminala.

Uputstvo za montažu – Instalacija Keystone modula

Proces montaže Keystone modula je brz i jednostavan, uz garantovano očuvanje integriteta kablova.

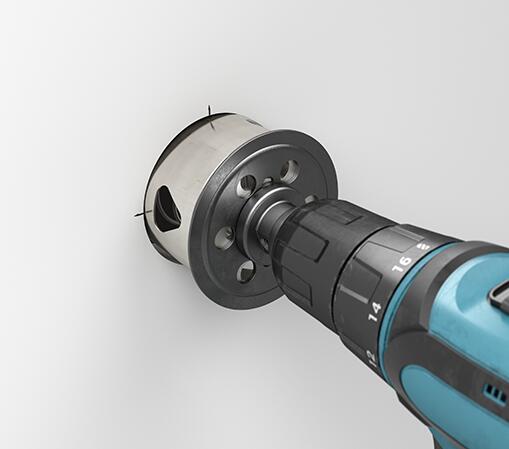

9280 22 installationsoeffnung 01 — Korak 1: Napravite instalacioni otvor Ø 68 mm pomoću KAISER sekača (npr. PROFI Art. br. 1081-10).

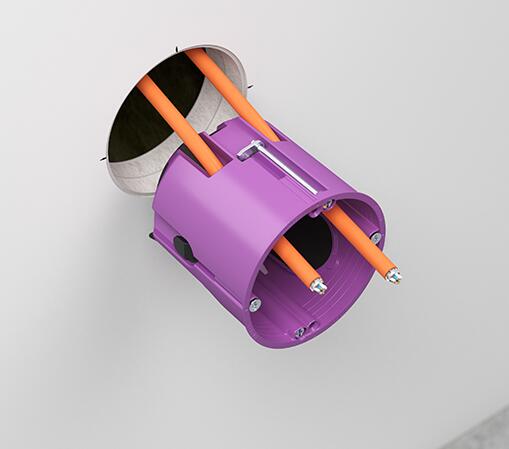

ugradna dozna 9280 22 o range data o60 74mm 10 — Korak 2: Uvođenje data i mrežnih kablova bez alata kroz elastičnu zaptivnu membranu.

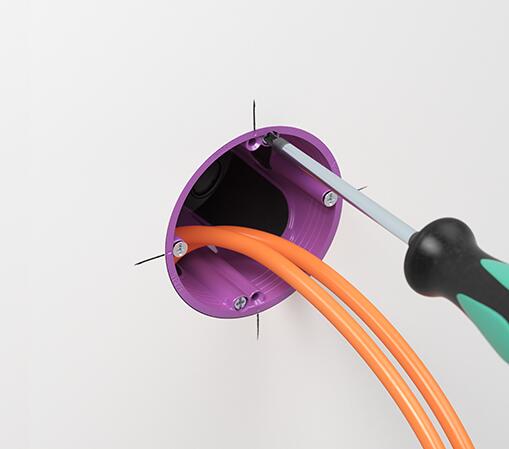

9280 22 laschenschrauben 01 v3 — Korak 3: Umetnite doznu u otvor, poravnajte je pomoću centralne oznake i zategnite vijke kandži.

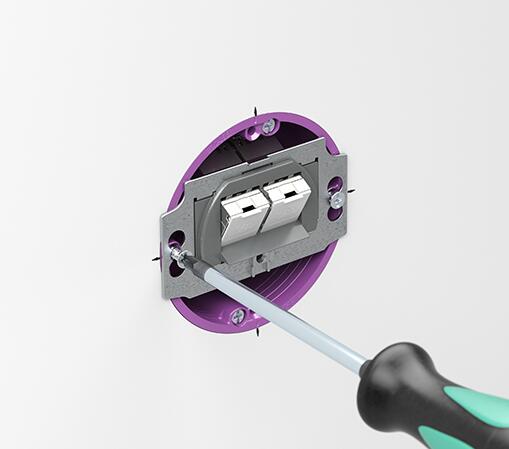

9280 22 geraetebefestigung 01 — Korak 4: Vratite kablove nazad u šupljinu zida i pričvrstite opremu vijcima za uređaje.

Uputstvo za montažu – Instalacija mrežnih priključnica

Instalacija standardnih mrežnih priključnica takođe je pojednostavljena, sa lakim smeštanjem viška kabla u šupljinu zida.

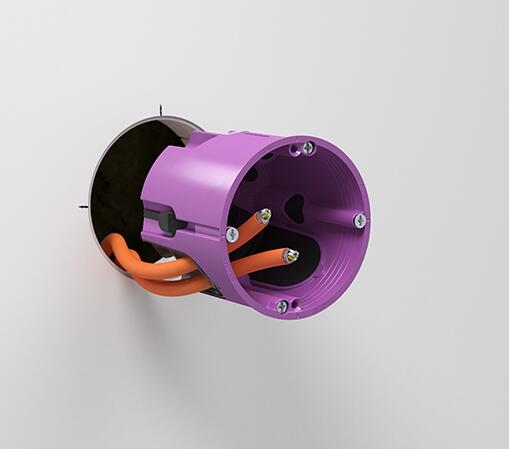

9280 22 leitung anlegen 03 — Korak 1: Uvođenje data i mrežnih kablova bez alata kroz uvode u elastičnoj zaptivnoj membrani.

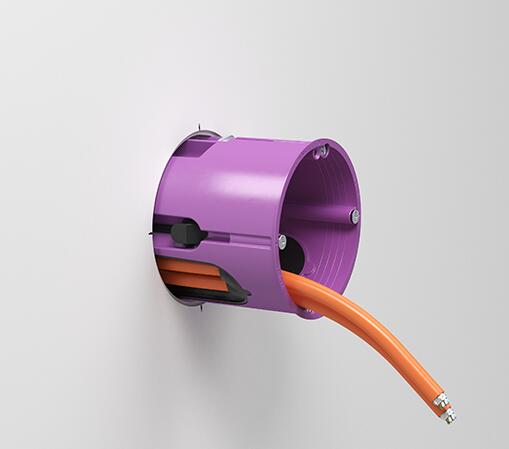

9280 22 leitung anlegen 02 — Korak 2: Prilikom instalacije, umetnite kablove sa spoljne strane u membranu kako bi se dozna mogla postaviti u otvor.

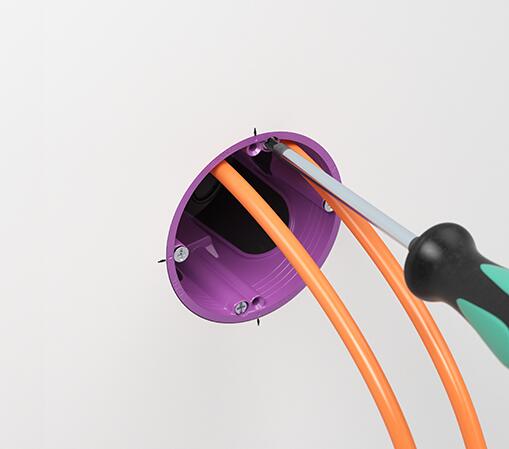

9280 22 laschenschrauben 02 — Korak 3: Postavite doznu u otvor, poravnajte je pomoću centralne oznake i zategnite vijke kandži.

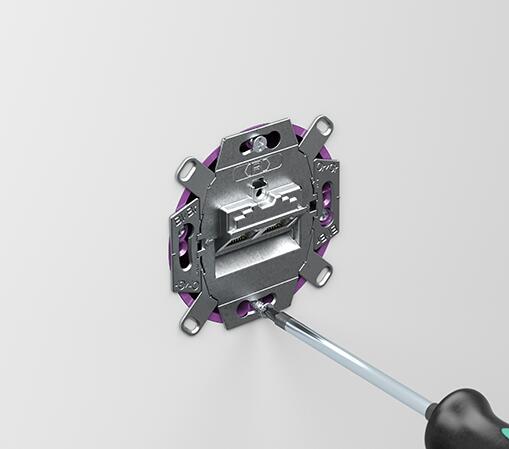

9280 22 geraetebefestigung 02 — Korak 4: Vratite višak kablova u šupljinu zida. Pričvrstite opremu vijcima za uređaje.

Inovativni dizajn ove dozne proizvođača KAISER-ELEKTRO garantuje profesionalnu, sigurnu i pouzdanu mrežnu instalaciju u svakom objektu sa šupljim zidovima.

EAN	4013456550919
IP klasa	IP 30
Test užarene žice	850 °C
Debljina panela	7 – 40 mm
Dubina	48 mm
Ø sečenja otvora	4 x 68 mm
Zavrtnji uređaja +/-	8
Centralno rastojanje	71 mm
Uvodi za cevi do Ø 20 mm	8
Uvodi za cevi do Ø 25 mm	2
Uvodi za kablove 3 k 2,5 mm² ili 5 k 1,5 mm²	2
Uvodi za kablove 3 k 1,5 mm²	4
Broj mostova	2
Broj otvora instalacionih uređaja	4
Toksični uticaj	Bez halogena
Pakovanje	10/100
Sertifikat	VDE, OVE
