TXLP TWIN

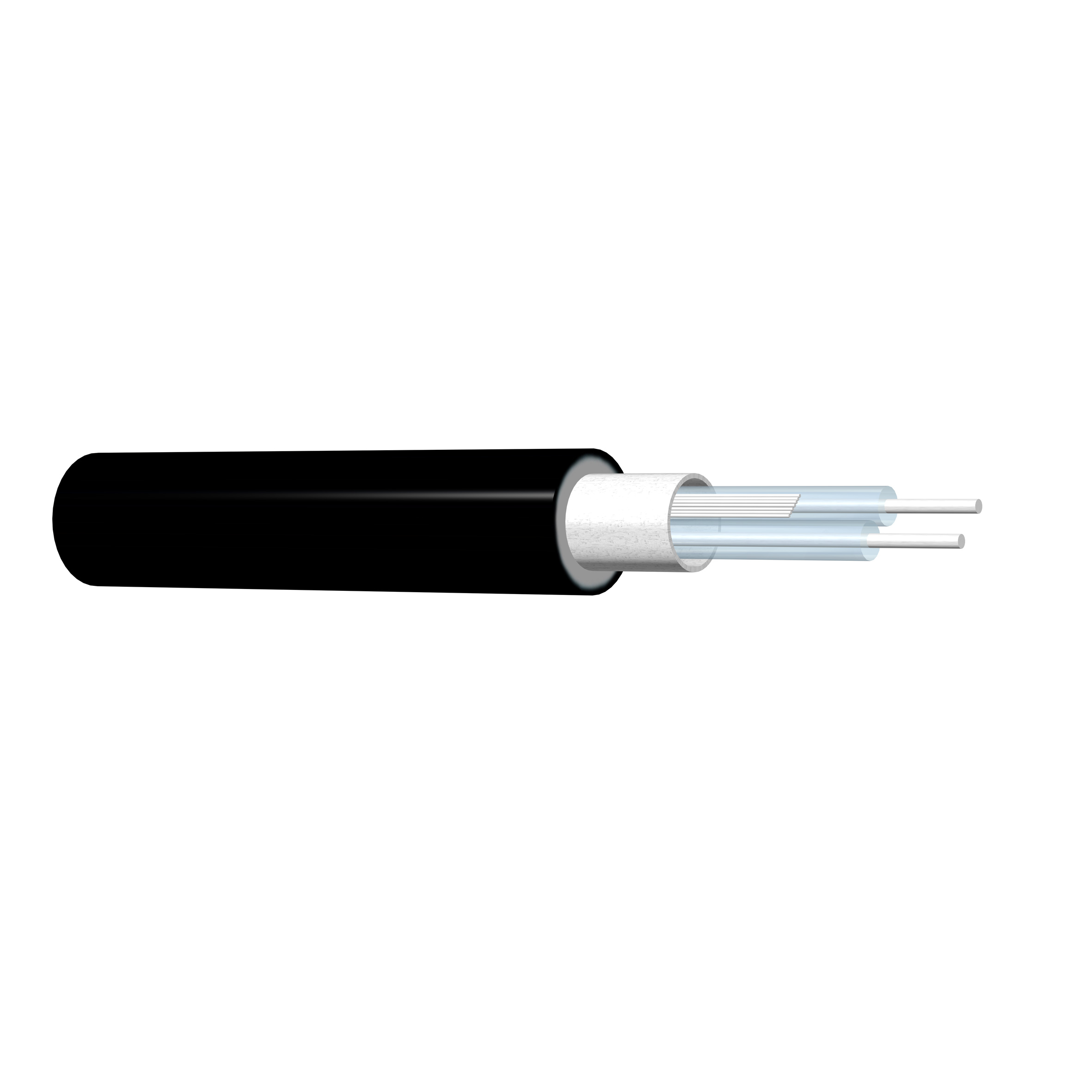

Grejni kabl TXLP DRUM dvožilni grejni kabl različite otpornosti koji se isporučuje neobrađen na kalemu. Za odabir odgovarajuće otpornosti i dužine grejnog kabla potrebno je poznavanje proračuna za određivanje potrebne dužine da se ne bi prekoračila dozvoljena linijska snaga. Dozvoljeni napon napajanja do 500V.

Grejni kablovi TXLP TWIN predstavljaju sirove grejne kablove proizvođača NEXANS koji se isporučuju na kalemu. Grejni kabl TXLP TWIN je idealan za električno podno grejanje kod betonskih konstrukcija, instalacijama za otapanje snega i leda, zaštitu od smrzavanja krovnih oluka i odvoda, grejanje tla itd. Kabl je izuzetno univerzalan i može se prilagoditi tako da odgovara skoro svakoj primeni.

Grejni kabl je dvožilni, pa zahteva izradu jednog hladnog kraja da bi se grejni kabl povezao na napajanje ili termostat. Drugi kraj grejnog kabla se obrađuje i zatvara vodonepropusnom završnicom. Proizvođač NEXANS Norveška standardno proizvodi 15 različitih otpornosti ovog tipa grejnog kabla.

Za standardne napone 230V i 400V, za sve otpornosti, u tabeli su date dužine grejnih sekcija sa izlaznom linijskom snagom. Najveća dozvoljena linijska snaga iznosi 30W/m, pa su navedene dužine grejnih sekcija za ovu snagu najkraće dozvoljene.

Grejni kabl TXLP TWIN 230V, 30w/m IZBOR DUŽINA

Napon 230 V	Otpor (Ω/m)	Dužina (m)	Snaga (W)
30 W/m	0,05	187,8	5634
	0,07	158,7	4761
	0,09	140,0	4200
	0,13	116,5	3495
	0,18	99,0	2970
	0,32	74,2	2226
	0,48	60,6	1818
	0,73	49,1	1473
	1,08	40,4	1212
	1,50	34,3	1029
	2,50	26,6	798
	3,70	21,8	654
	5,70	17,6	528
	8,60	14,3	429
	13,10	11,6	348

Grejni kabl TXLP TWIN 400V, 30w/m IZBOR DUŽINA

Napon 400 V	Otpor (Ω/m)	Dužina (m)	Snaga (W)
30 W/m	0,05	326,6	9798
	0,07	276,0	8280
	0,09	243,4	7302
	0,13	202,5	6075
	0,18	172,1	5163
	0,32	129,1	3873
	0,48	105,4	3162
	0,73	85,5	2565
	1,08	70,3	2109
	1,50	59,6	1788
	2,50	46,2	1386
	3,70	38,0	1140
	5,70	30,6	918
	8,60	24,9	747
	13,10	20,2	606

Moguće je izraditi grejne sekcije sa linijskim snagama 10W/m, 15W/m, 20W/m ili prema zahtevu naručioca.

Napon	Max. 500V
Izlazna snaga	Do 30W/m
Hladni kraj	Bez hladnog kraja
Povezivanje hladnog kraja	Termoskupljajući komplet
Najmanji poluprečnik savijanja	5xD (35mm)
Prečnik kabla	6.2-6.9mm
Unutrašnja izolacija	Hemijski umrežen polietilen
Zaštitni ekran	Aluminijumski plašt
Zaštitni provodnik	Kalajisani bakar
Spoljašnja plašt	PVC
Boja plašta	Crna
Najniža temperatura ugradnje	0°C
Najviša temperatura (opterećen)	+65°C
Najviša temperatura (neopterećen)	+160°C
IP-klasa, krajnja zaptivka	IPX7
Mehanička klasa	M2
UV otporan	Da
Otpornost na vatru	IEC 60332-1

Vrsta proizvoda	Električni grejni kabl
Model	TXLP TWIN
Zemlja porekla	Norveška
Zemlja uvoza	Norveška
Proizvođač	Nexans AS

Opis

Grejni kabl TXLP TWIN 230V, 30w/m IZBOR DUŽINA

Napon 230 V	Otpor (Ω/m)	Dužina (m)	Snaga (W)
30 W/m	0,05	187,8	5634
	0,07	158,7	4761
	0,09	140,0	4200
	0,13	116,5	3495
	0,18	99,0	2970
	0,32	74,2	2226
	0,48	60,6	1818
	0,73	49,1	1473
	1,08	40,4	1212
	1,50	34,3	1029
	2,50	26,6	798
	3,70	21,8	654
	5,70	17,6	528
	8,60	14,3	429
	13,10	11,6	348

Grejni kabl TXLP TWIN 400V, 30w/m IZBOR DUŽINA

Napon 400 V	Otpor (Ω/m)	Dužina (m)	Snaga (W)
30 W/m	0,05	326,6	9798
	0,07	276,0	8280
	0,09	243,4	7302
	0,13	202,5	6075
	0,18	172,1	5163
	0,32	129,1	3873
	0,48	105,4	3162
	0,73	85,5	2565
	1,08	70,3	2109
	1,50	59,6	1788
	2,50	46,2	1386
	3,70	38,0	1140
	5,70	30,6	918
	8,60	24,9	747
	13,10	20,2	606

Moguće je izraditi grejne sekcije sa linijskim snagama 10W/m, 15W/m, 20W/m ili prema zahtevu naručioca.

Specifikacija

Napon	Max. 500V
Izlazna snaga	Do 30W/m
Hladni kraj	Bez hladnog kraja
Povezivanje hladnog kraja	Termoskupljajući komplet
Najmanji poluprečnik savijanja	5xD (35mm)
Prečnik kabla	6.2-6.9mm
Unutrašnja izolacija	Hemijski umrežen polietilen
Zaštitni ekran	Aluminijumski plašt
Zaštitni provodnik	Kalajisani bakar
Spoljašnja plašt	PVC
Boja plašta	Crna
Najniža temperatura ugradnje	0°C
Najviša temperatura (opterećen)	+65°C
Najviša temperatura (neopterećen)	+160°C
IP-klasa, krajnja zaptivka	IPX7
Mehanička klasa	M2
UV otporan	Da
Otpornost na vatru	IEC 60332-1
