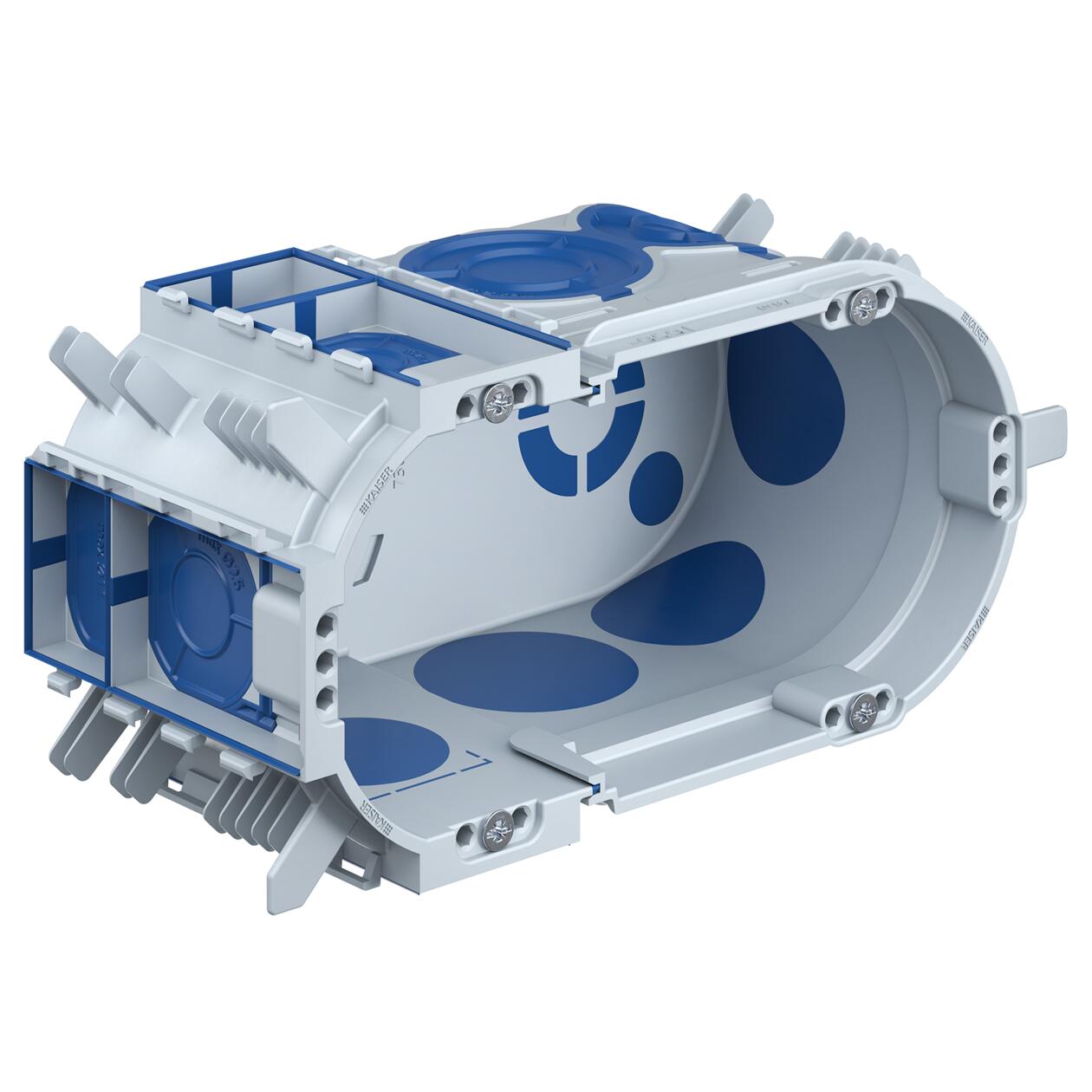

Ugradna dvostruka dozna 1656-26 UP¹

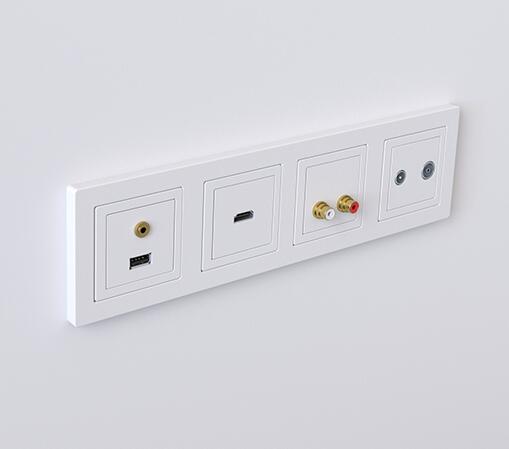

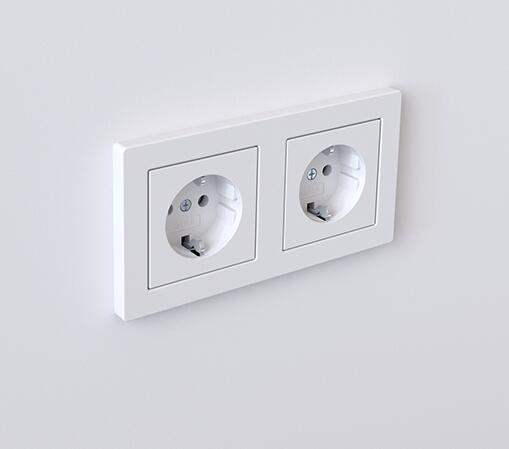

Ugradna kutija 1656-26 UP¹ ECON® Fix je dvostruka dozna namenjena je za instalaciju elektronskih i elektro uređaja kod ugradnje u puni zid pod malter. Sa dva otvora Ø60 mm i multimembranama ECON® idealna je za montažu modularnih sistema, uključujući KNX, prekidače, utičnice i druge komponente sa standardnim razmakom od 71 mm između uređaja. Ugradna kutija 1656-26 se može kombinovati sa ugradnim doznama Ø60mm preko brzog konektora na bočnim stranama. Ova dvostruka dozna poseduje četiri brze spojnice, na bočnim stranama, tako da se lako povezuje sa drugim kutijama iz UP¹ ECON® Fix serije proizvoda. Povezivanje sa drugim doznama preko brzih spojnica se postiže modularna instalacija uz standardno rastojanje od 71mm.

Ugradna dvostruka dozna 1656-26 – Nova generacija dozne za pune zidove

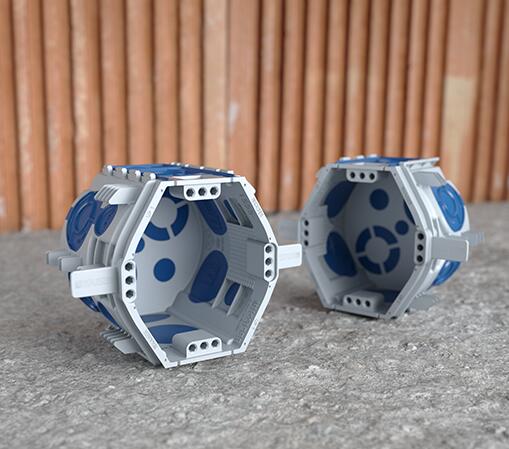

UP¹ serija ugradnih doza kompanije KAISER podiže standarde montaže u punim zidovima na potpuno novi nivo. Ugradna dozna za brzo fiksiranje pomoću rebrastih površina u svim vrstama punih zidova omogućava montažu bez upotrebe gipsa, uz uštedu vremena do 50%.

Tehnički detalji

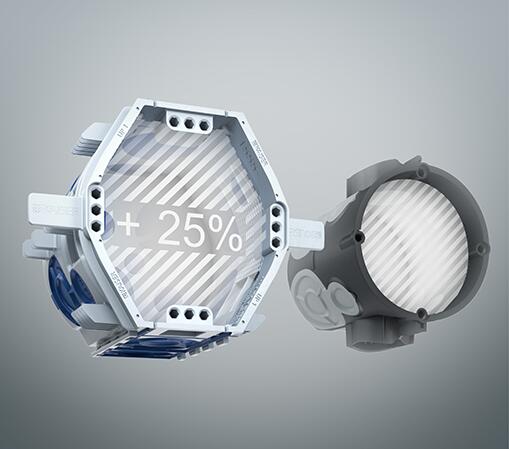

UP¹ dvostruka dozna nudi veliki prostor za ugradnju za praktični smeštaj kablova, priključnih terminala i instalacionog pribora. Zahvaljujući velikoj instalacionoj zapremini, u poređenju sa klasičnim dvostrukim dozama, omogućava komforno smeštanje kablova, priključnih terminala i dodatne opreme — bez kompromisa u prostoru.

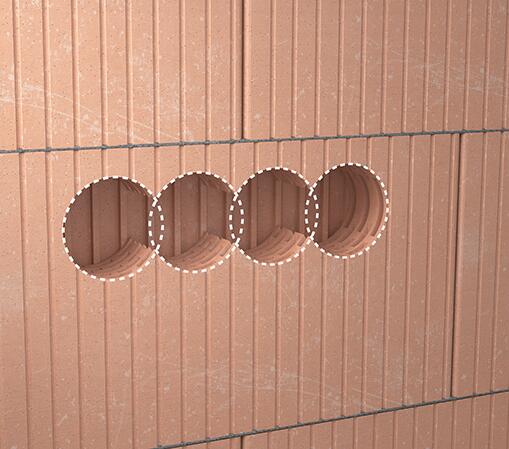

Prilikom pravljenja otvora u zidu prečnici kutija se preklapaju i time omogućavaju pravljenje višestrukih dozni i prolazno ožičenje. Zahvaljujući prolaznom ožičenju koje se dobija odlamanjem bočnih mostova, povezivanje uređaja može se izvršiti bez prostornog razdvajanja.

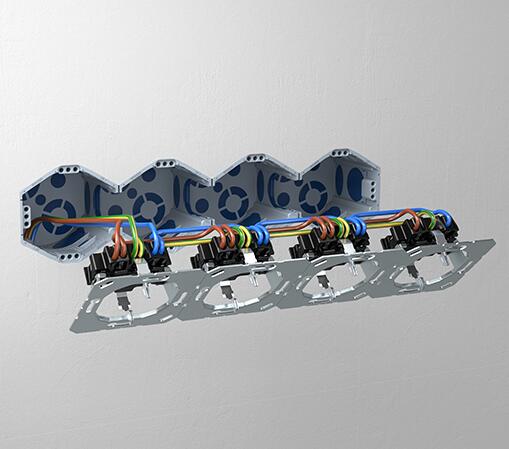

Zahvaljujući otvorenim provodnim kanalima i prelomnim mostovima, povezivanje uređaja se vrši bez prostornog razdvajanja, što omogućava brzu i jednostavnu montažu predožičenih modula, posebno utičnica.

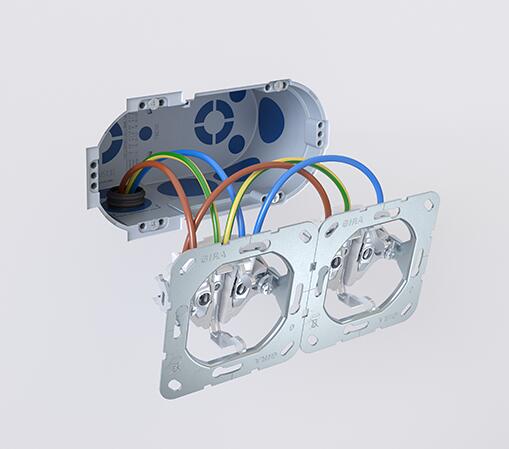

Nakon malterisanja, uređaji se može ugraditi na mnogo različitih načina. Predožičena oprema, posebno blokovi priključnica, mogu se instalirati brzo i jednostavno, bez potrebe da se prethodno povezuju u dozni. Ulazi blizu dna dozne i prolazno ožičenje blizu dna povećavaju prostor za ožičenje i olakšavaju ugradnju opreme zbog nisko postavljenih provodnika za ožičenje.

Sigurna veza sa novim brzim spojnicama

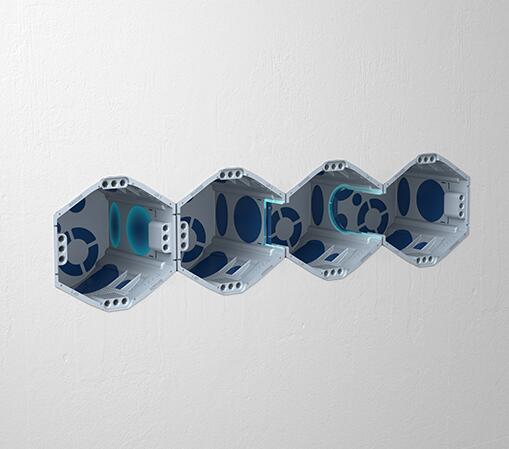

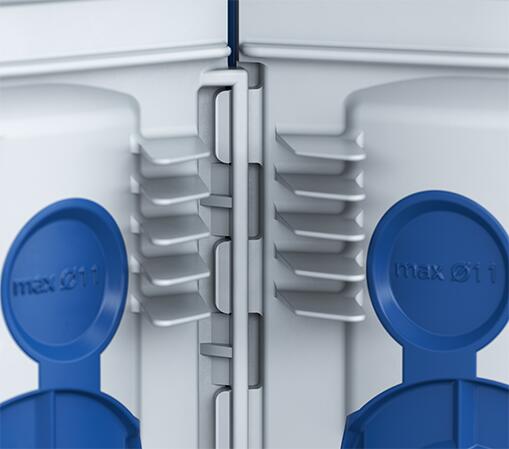

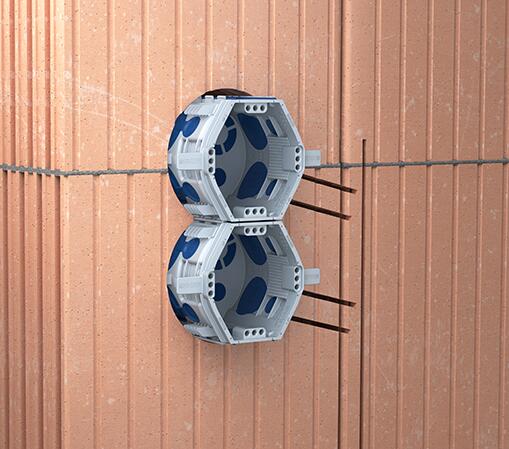

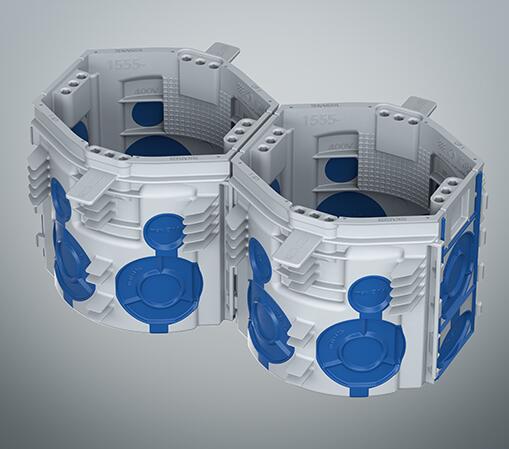

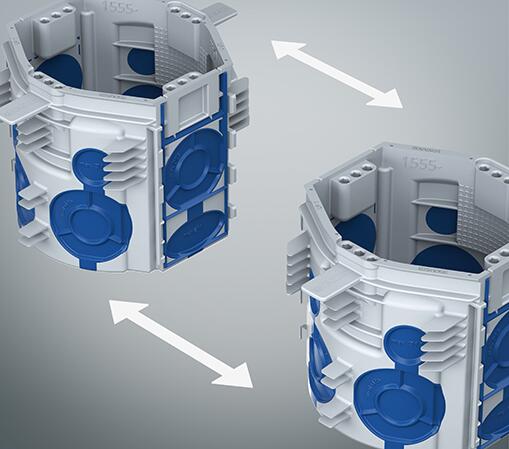

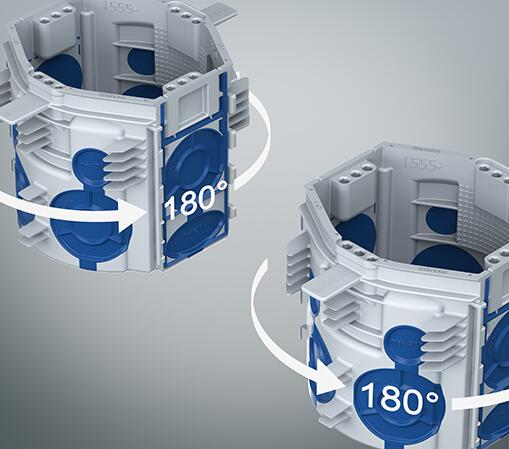

Ugradna dvostruka dozna 1656-26 ima univerzalne brze spojnice, koje se mogu spajati na obe strane kutije. Konstrukcija i stabilno povezivanje dozni, sa standardnim razmakom od 71 mm, omogućavaju jednostavno povezivanje više doza u nizu.

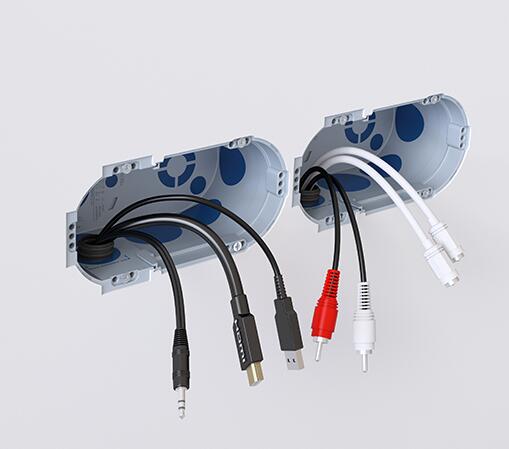

Ugradna dvostruka dozna 1656-26 predstavlja deo asortimana iz serije ECON® proizvoda, sa multi membranama idealna je za ugradnju u pune zidove kod kojih se nakon malterisanja formira hermetičko zaptivanje sa strane prostorije. Ovaj asortiman dozni i razvodnih kutija sa brzim spojnicama, otpornim na torziju, obezbeđuje brzo i bezbedno pravljenje višestrukih dozni na licu mesta bez potrebe za komplikovanim razmeravanjem i bez korišćenja alata. Dvostruke dozne sa ECON® tehnologijom omogućavaju garantovanu hermetičku instalaciju. Omogućavaju različite opcije za nepropusne instalacione cevi i ulaze za kablove. Nova ECON Multi-Membrana omogućava umetanje nekoliko kablova, bez formiranja udubljenja, ili uvođenja instalacionih cevi do M25.

Dvostruka dozna za kreativne modularne kombinacije

Zaptivne membrane na brzoj spojnici su pogodne za kablove i instalacione cevi do M32 i standardni su za UP¹ ECON® Fix liniju proizvoda. Ugradna dvostruka dozna 1656-26 poseduje dodatne ulaze, preko elastičnih membrana, za kablove i instalacione cevi po obodu kutije, kao i ulaze za kablove do Ø11mm. Šest vijčnih kupola sa po tri prihvata za vijke nude sigurne opcije montaže za sve tipove uređaja i na taj način zaokružuju opseg ugradnih dozni za pun zid.

Ugradna dvostruka dozna 1656-26 poseduje ukupno 17 ulaza kroz višenamenske elastične membrane za instalacione cevi i kablove, od toga 7 ulaza za kablove do Ø11mm,  8 ulaza za kablove i cevi do M25 i 2 ulaza za kablove i cevi do M32.

Upustvo za montažu – Instalacija bez upotrebe gipsa

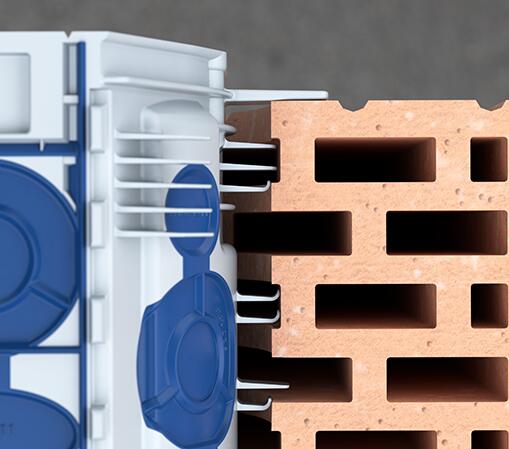

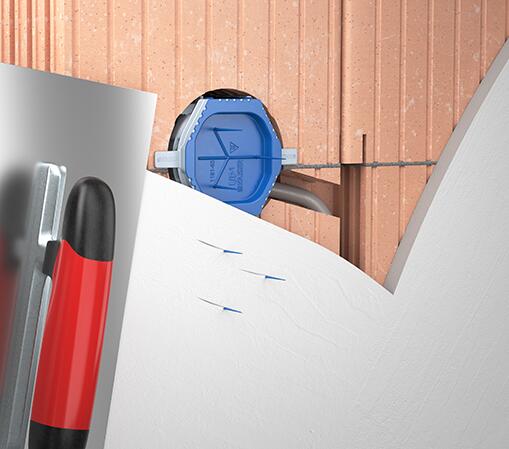

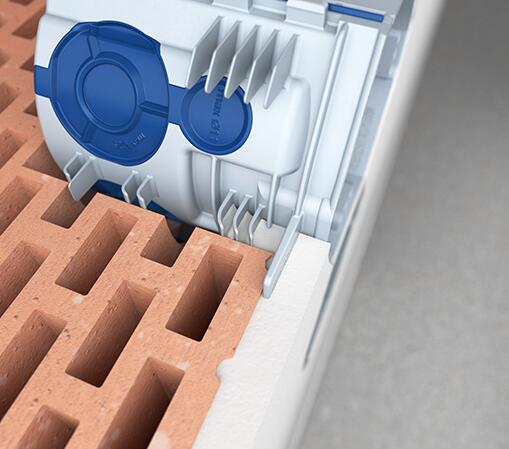

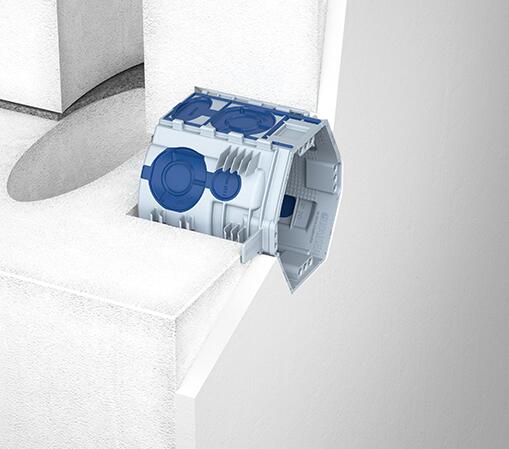

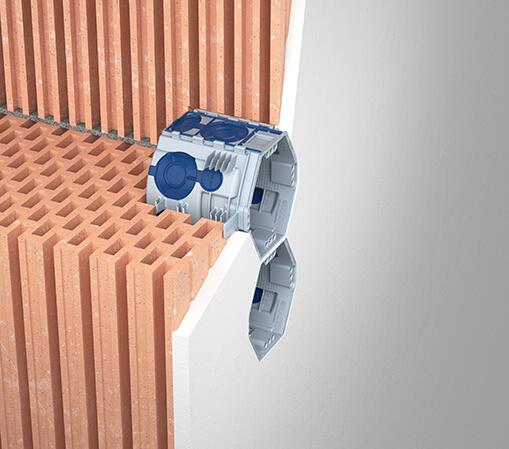

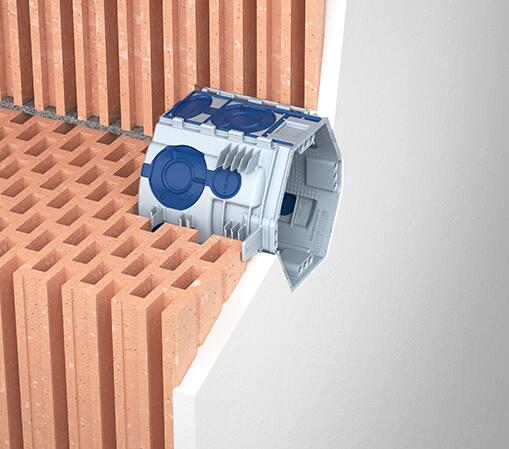

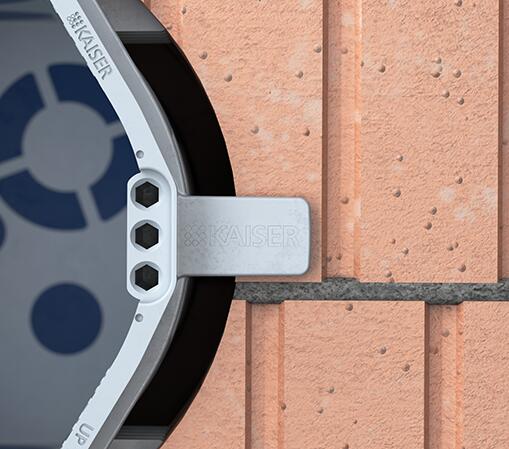

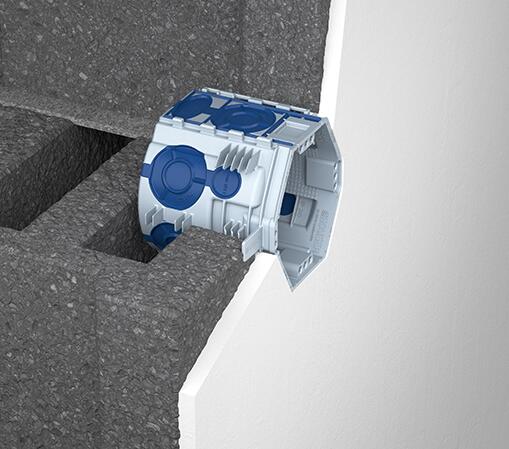

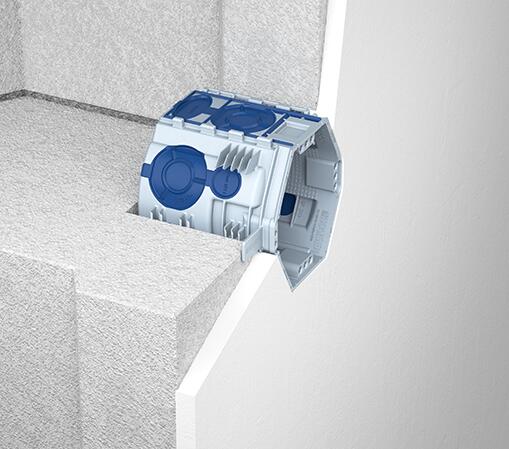

Ugradna dvostruka dozna UP¹ ECON® Fix se ugrađuje bez upotrebe gipsa zahvaljujući višeslojnom rebrastom pričvršćivanju koje obezbeđuje stabilnu ugradnju u sve vrste punih zidova. Graničnik dubine osigurava minimalnu debljinu maltera, dok malter koji prodire između kutije i zida dodatno učvršćuje poziciju, garantujući trajno i sigurno pričvršćivanje. Instalacija se izvodi jednostavno: otvor 2x Ø 82 mm se pravi dijamantskom reznom glavom 1088-02, nakon čega se kutija sa rebrima ubacuje u zid. Postavljanjem signalnog poklopca 1181-16 pre malterisanja, štiti se unutrašnjost kutije i omogućava lako lociranje nakon završetka radova. Ovaj sistem eliminiše potrebu za gipsovanjem, ubrzava montažu i obezbeđuje pouzdanu instalaciju u zahtevnim građevinskim uslovima.

Zahvaljujući preciznoj izradi, modularnoj fleksibilnosti i usklađenosti sa evropskim standardima, ugradna dvostruka dozna iz UP¹ ECON® Fix linije proizvoda donosi novu efikasnost u savremenoj elektroinstalaciji. Bilo da se koristi rebrasto pričvršćivanje bez upotrebe gipsa ili pištoljska PU pena, instalacija je brza, čista i pouzdana — čak i u zahtevnim uslovima gradnje. Uz dodatnu zaštitu signalnog poklopca i fleksibilnost u radu sa različitim vrstama zidova, ovaj sistem štedi vreme, smanjuje troškove i podiže kvalitet izvedenih radova. UP¹ nije samo kutija — to je korak unapred ka profesionalnijem, preciznijem i dugotrajnijem rešenju.

Zahvaljujući inovativnim rešenjima proizvođača KAISER-ELEKTRO, ova ugradna dozna se lako integriše u različite vrste opeke i blokova bez potrebe za dodatnim pričvršćivanjem gipsom.
