Ugradna dozna za elektroniku 9268-94
Raspon cena: od 13.890,96рсд do 138.910,00рсд
→ Nepropusna ugradna dozna za elektroniku.
→ Dozna za energetski efikasne instalacije.
→ Veliki dodatni prostor za elektronske uređaje.
→ Savitljivi odeljak za laku ugradnju u Ø 68 mm.
→ Odeljak za elektroniku i rezervu kablova.
→ ECON® membrane za garantovanu zaptivenost.
→ Ulazi za kablove i instalacione cevi do M25.
→ Brze spojnice za standardno rastojanje 71 mm.
→ Kombinovanje sa O-range® doznama.

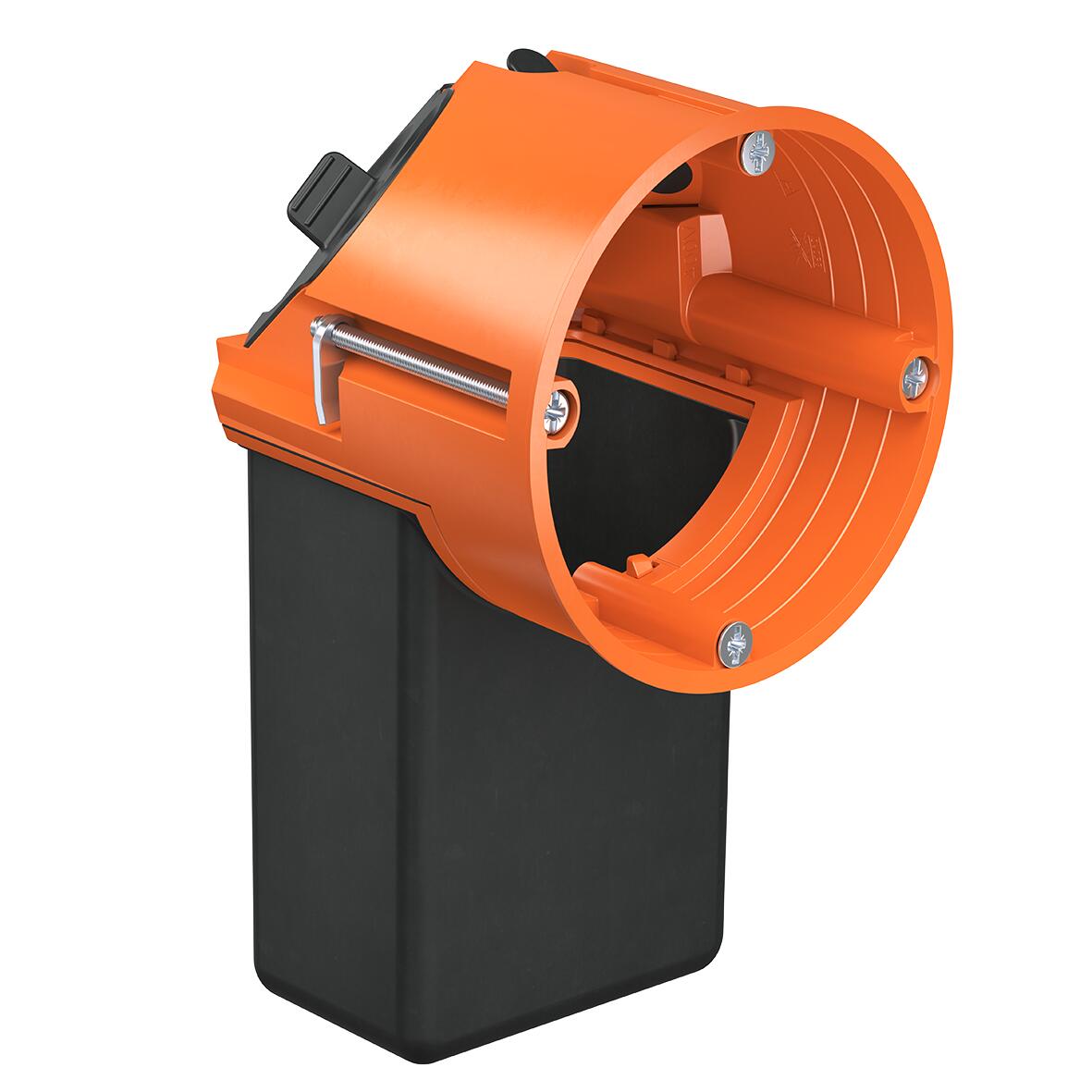

Dozna za elektroniku 9268-94 ECON® Flex je specijalno dizajnirana za ugradnju elektronskih uređaja ili rezerve kabla u šuplje zidove. Zahvaljujući inovativnoj konstrukciji i ECON® elastičnim zaptivnim membranama, predstavlja idealno rešenje za energetski efikasne objekte.
Dozna za elektroniku 9268-94 ECON® Flex – Pametna rešenja u hermetičkom kućištu
Specijalizovana ugradna dozna za elektroniku 9268-94 predstavlja napredno rešenje za montažu elektronskih uređaja, koja obezbeđuje visoku energetsku efikasnost zahvaljujući integrisanim zaptivnim elementima i optimizovanom obliku. Namenjena za smeštaj elektronskih uređaja i komponenti kod ugradnje u gips-karton zidove i druge šuplje pregradne sisteme, bez kompromisa u pogledu energetske efikasnosti. Fleksibilna pregrada, omogućava sigurno razdvajanje različitih naponskih nivoa unutar jedne dozne — idealno za kombinovane instalacije. Dizajn sa materijalima koji apsorbuju zvuk čini ovu doznu idealnom za savremene instalacione zahteve u građevinskim projektima.

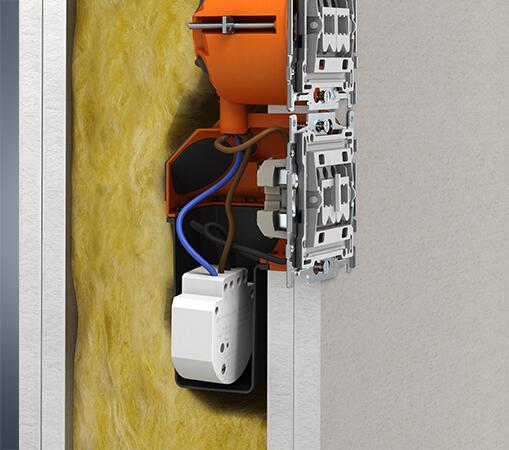

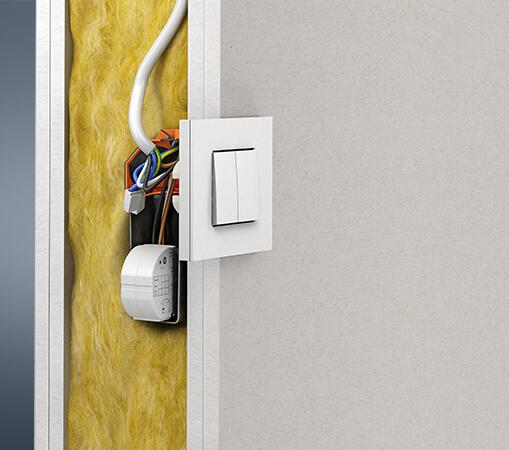

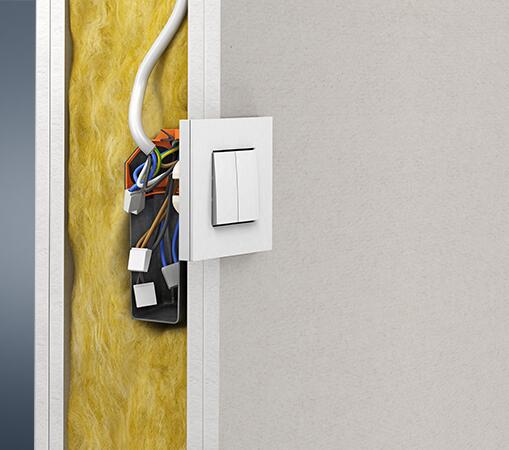

Ugradna dozna za elektroniku 9268-94 iz serije ECON® proizvoda, sa multi membranama idealna je za ugradnju u šuplje zidove kod kojih se formira hermetičko zaptivanje sa strane prostorije. Ugradna dozna za elektroniku ECON® Flex pruža veliki prostor za ugradnju dodatne opreme (bežičnih prekidača, releja, aktuatora i radio modula). Zbog inovativnog dizajna, idealna je za zahtevne elektroinstalacije u stambenim, poslovnim i javnim objektima.

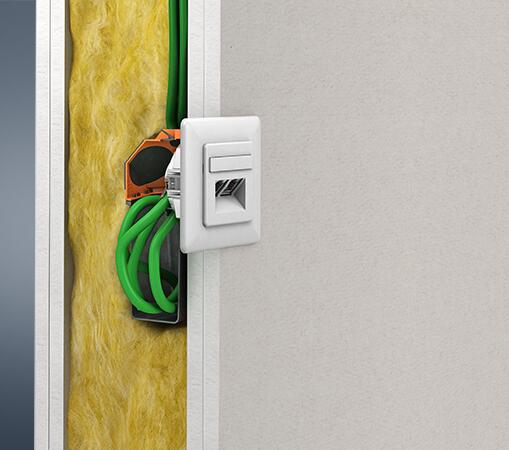

Ugradna dozna sa dubinom od 75mm pruža veliki otvor za ugradnju uređaja i veliku zapremina prostora za smeštanje dodatnih uređaja ili za skladištenje rezervnog kabla za ugrađene multimedijalne uređaje.
Tehničke karakteristike i detalji obrade
Ugradna dozna za elektroniku 9068-94 ECON® Flex izrađena je od visokokvalitetne plastike otporne na deformacije, što obezbeđuje dugotrajnost i stabilnost ugradnje. Sa prečnikom od 68 mm i dubinom od 75 mm, savršeno se uklapa u standardne otvore šupljih zidova, posebno u gips-karton sisteme.

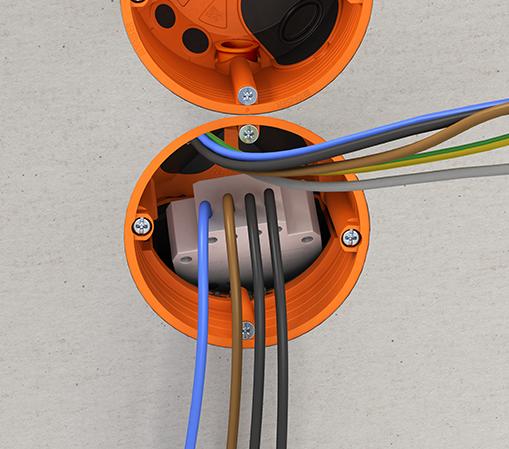

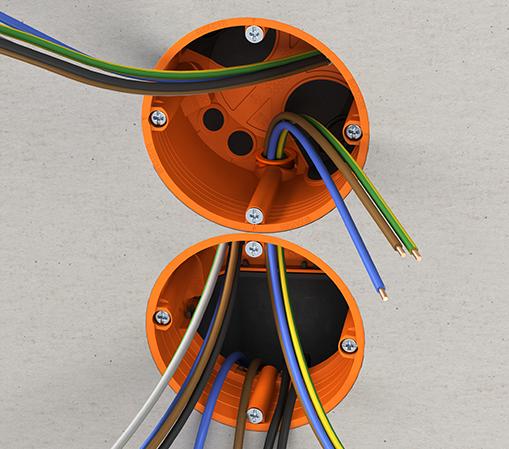

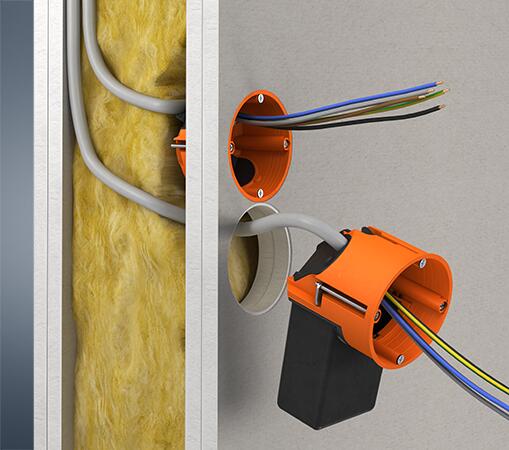

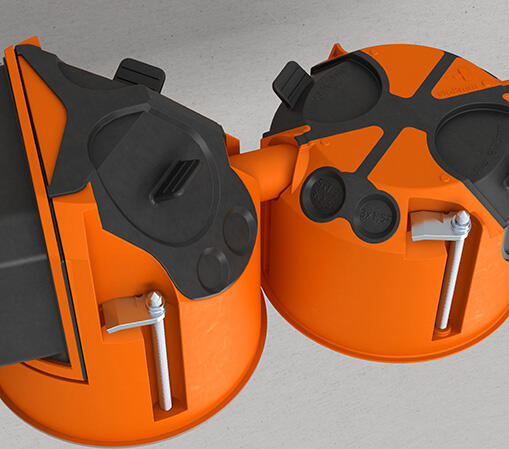

Dozna za elektroniku 9068-94 Flex se može povezivati sa drugim ugradnim doznama iz O-range® serije proizvoda pomoću cevaste spojnice 9060-98 u višestruke dozne. Cevasta spojnica 9060-98 omogućava prolazno ožičenje između višestrukih dozni sa standardnim rastojanjem od 71 mm. Ovaj pažljivo osmišljen dizajn garantuje pouzdanu montažu i očuvanje komfora prostora.

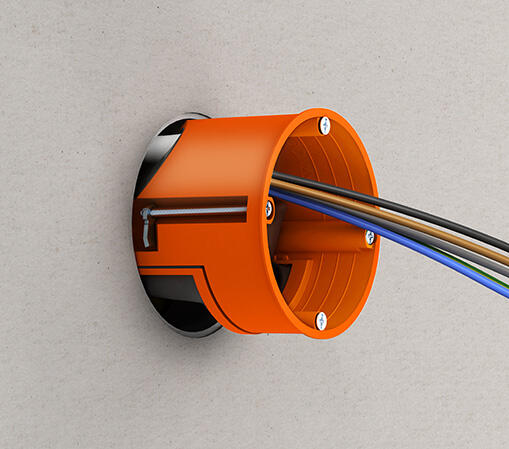

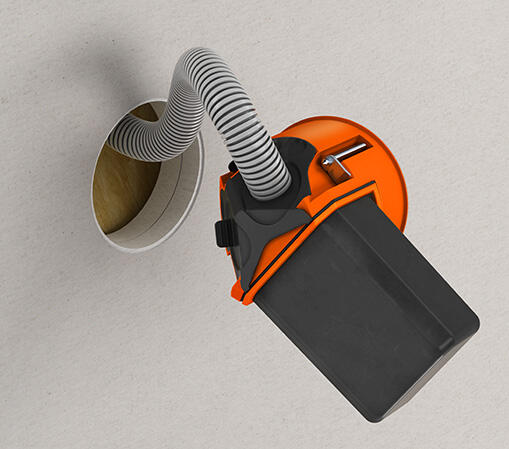

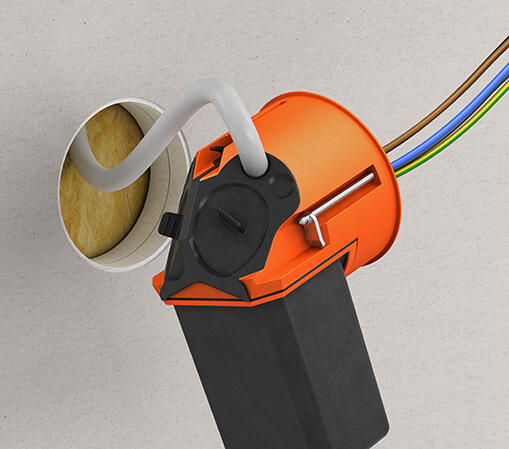

Njena konstrukcija uključuje integrisanu zaptivnu membranu koja sprečava vazdušno kretanje iz šupljeg zida, dok elastični ulazi za kablove omogućavaju jednostavno provlačenje instalacija bez narušavanja energetske efikasnosti. Fleksibilni odeljak omogućava postavljanje u ugradni otvor Ø 68 mm, iako dimenzije dozne premašuju veličinu ugradnog otvora. Ugradna dozna za elektroniku 9268-94 poseduje fleksibilne ulaze, preko elastičnih membrana, za kablove i instalacione cevi do M25. Dve vijčane kupole i dva vijka za stege nude sigurne opcije montaže za sve tipove uređaja. Stepen zaštite dozne je IP30.
Uputstvo za montažu – Dozna za nepropusne instalacije

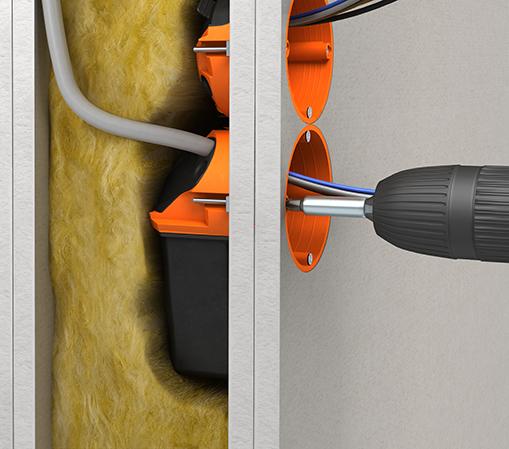

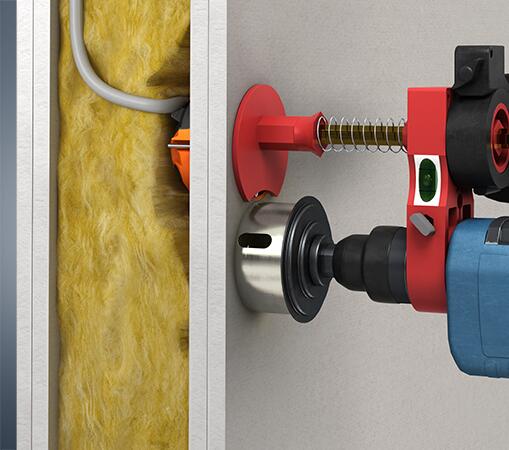

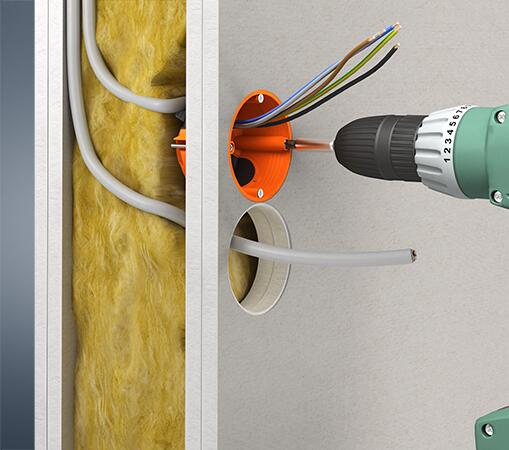

Za montažu dozne 9268-94 potrebno je prvo izbušiti otvor odgovarajućeg prečnika u gips-karton zidu, vodeći računa da se ne ošteti struktura zida. Nakon toga, dozna se pažljivo umeće u otvor i učvršćuje pomoću integrisanih stega koje obezbeđuju stabilnost i pravilno naleganje na površinu.

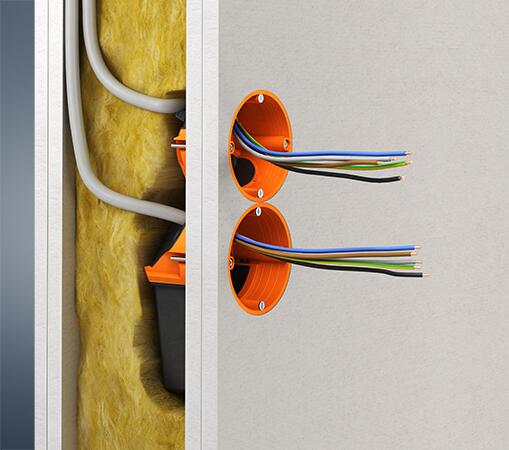

Kada je dozna fiksirana, kablovi se provlače kroz zaptivne otvore kako bi se očuvala vazdušna nepropusnost i sprečila promaja iz šupljih zidova. Na kraju se ugrađuju elektronske komponente, a dozna se zatvara, čime se obezbeđuje uredna i funkcionalna instalacija bez kompromisa u energerskim performansama prostora.
Zvučno izolovana dozna za elektroniku 9268-94 ECON® Flex proizvođača KAISER-ELEKTRO, proizvoda donosi novu efikasnost u savremenoj elektroinstalaciji. Zahvaljujući kvalitetnoj izradi i inovativnim zaptivnim elementima, ova dozna obezbeđuje potpunu nepropusnost vazduha – idealno za energetski efikasne objekte.
| Ugradnja | Šuplji zid |
| Dužina | 122 mm |
| Širina | 71 mm |
| Dubina | 75 mm |
| Debljina obloge | 7 – 30 mm |
| Ugradni otvor | Ø68 mm |
| Razmak između vijaka | 60 mm |
| Broj otvora za vijke | 2 |
| Ulaz 3X1.5mm² | 2 |
| Ulaz 3X2.5mm² (5X1.5mm²) | 2 |
| Ulaz M25 | 2 |
| IP klasa | IP 30 |
| Test užarene žice | 850 °C |
| Pakovanje | 10/100 |
| Obim isporuke | 2x vijak |
| Sertifikat | EN 60670, EN 60529, EN 60695 |
| Vrsta proizvoda | Ugradna dozna za elektroniku |
| Model | 9268-94 |
| Zemlja porekla | Nemačka |
| Zemlja uvoza | Nemačka |
| Proizvođač | KAISER-ELEKTRO |
