Ugradna dozna 9264-12

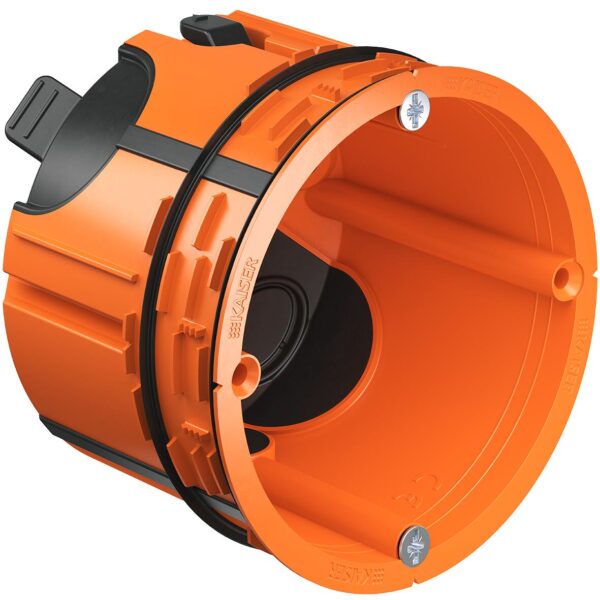

Ugradna dozna 9264-12 – Nova generacija dozne za različite konstrukcije

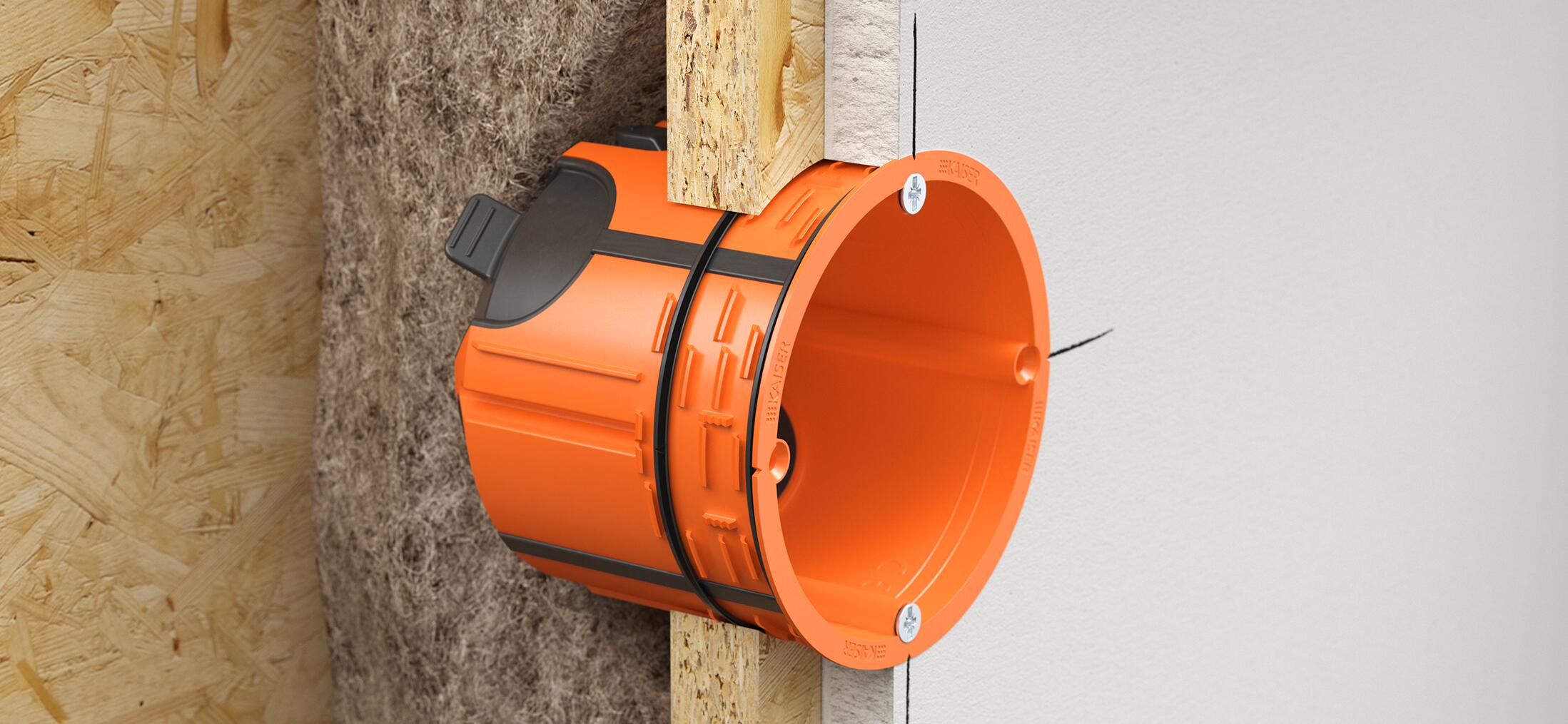

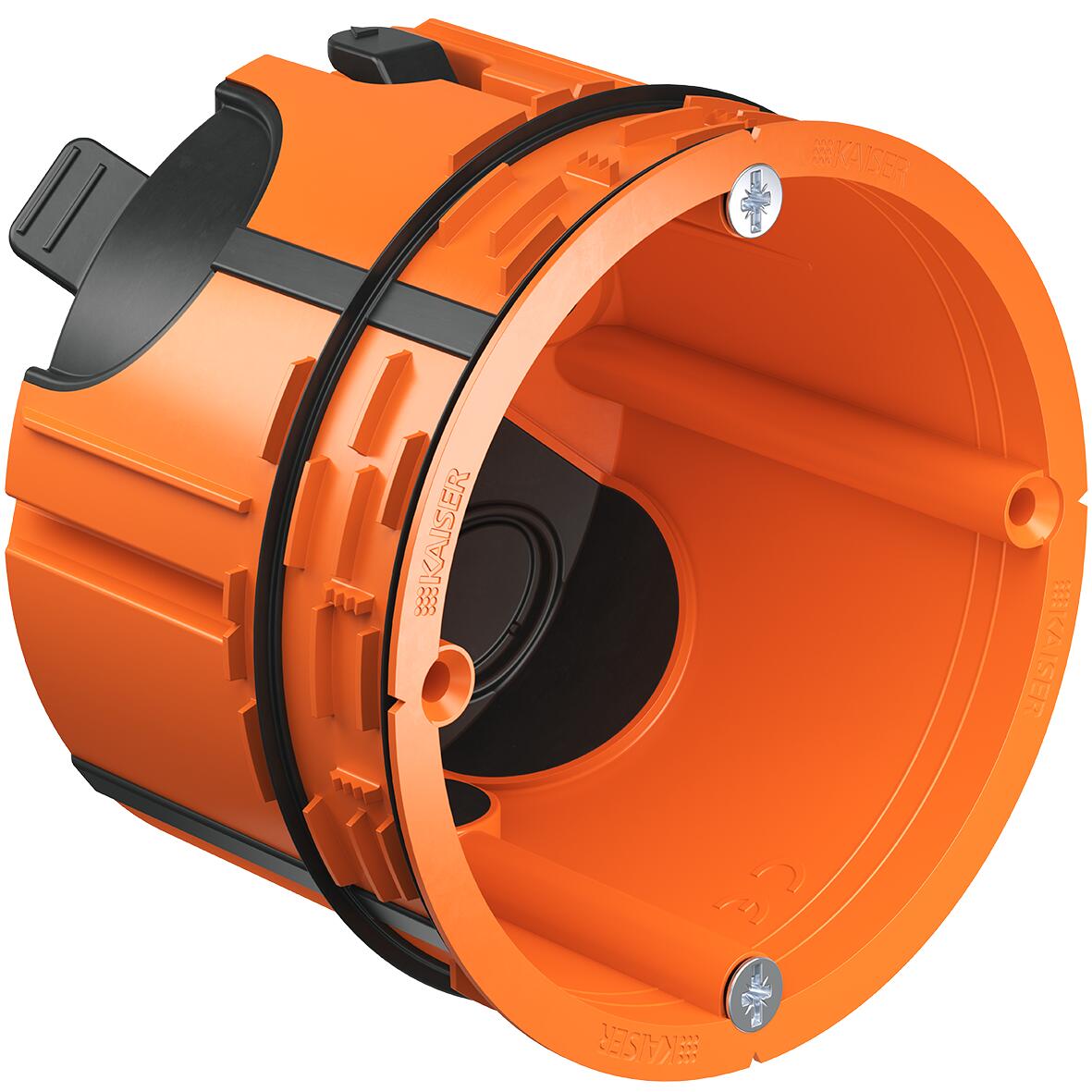

Ugradna dozna 9264-12 O-range ECON® Fix predstavlja novu generaciju kutija za šuplje zidove i drvene konstrukcije. Zahvaljujući vazdušno nepropusnom dizajnu i materijalu otpornom na visoke temperature, obezbeđuje sigurnu i energetski efikasnu instalaciju. Specijalno dizajnirani način poravnanja i ugradnje čini je pogodnim rešenjem je za OSB ploče, gips-vlaknaste ploče, CLT lamelirano drvo, puno drvo i čak zidane konstrukcije, čime pokriva širok spektar primene u modernoj gradnji.

Serija ugradnjih kutija O-range ECON® Fix – brza montaža bez alata

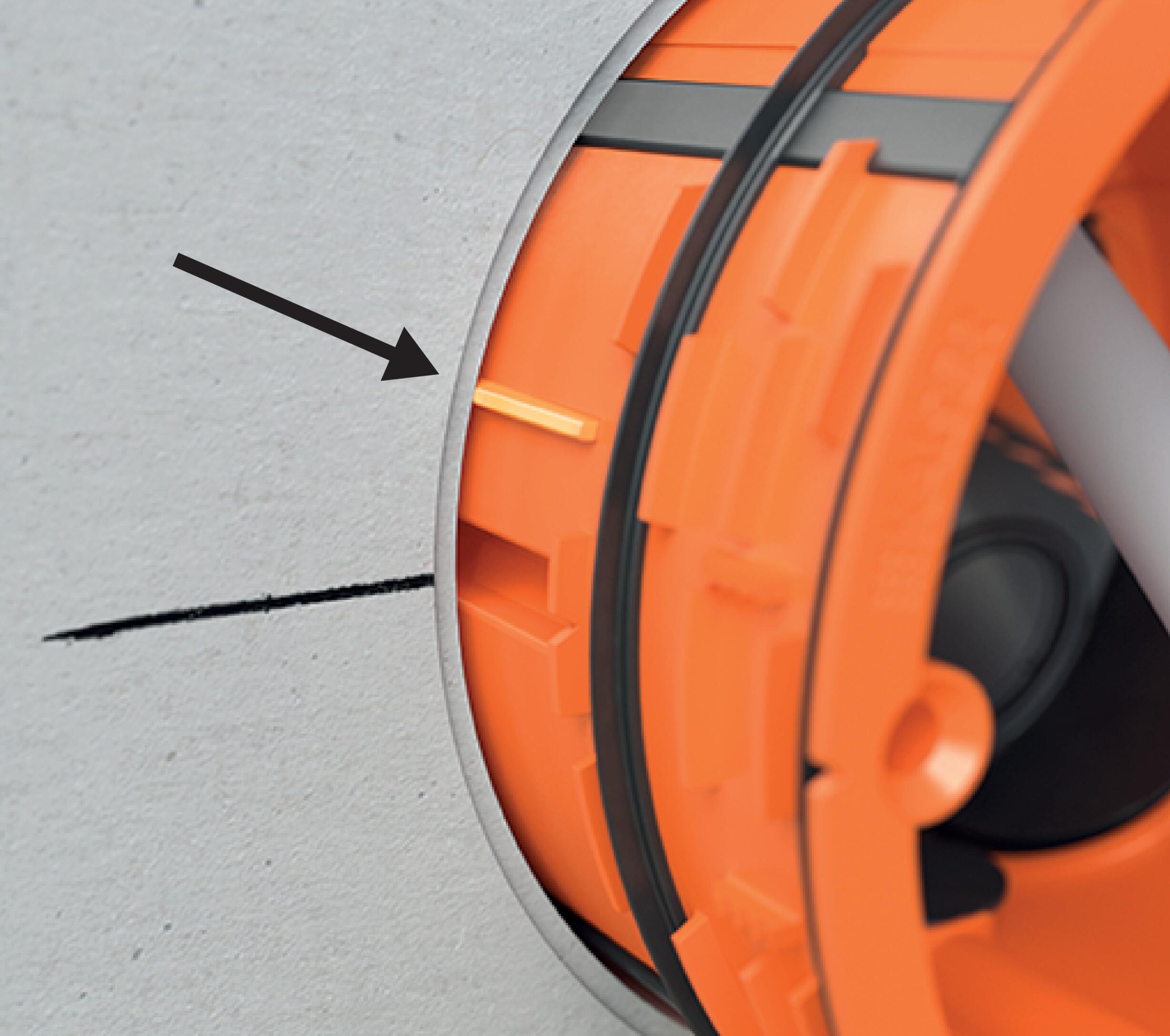

Dozna 9264-12 O-range ECON® Fix odlikuju se nizom prednosti koje ih čine pouzdanim izborom za moderne elektroinstalacije. Vazdušno nepropusna konstrukcija sprečava gubitak toplote i prodor hladnog vazduha kroz instalacione otvore, čime se značajno doprinosi energetskoj efikasnosti objekta. Posebne oznake za centriranje olakšavaju poravnavanje kutije pre njenog umetanja u instalacioni otvor.

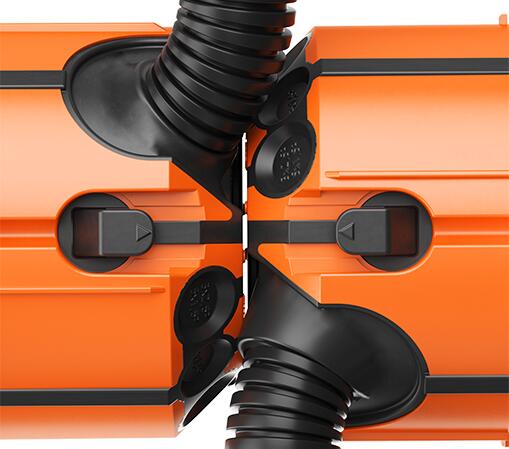

Ulazi za kablove i cevi prolaze kroz elastične ECON® membrane koje se same zaptivaju, pa nije potrebna dodatna obrada niti upotreba alata. Integrisani sistemi protiv klizanja obezbeđuju siguran prihvat kablova i cevi, čime se sprečava njihovo izvlačenje i povećava bezbednost i stabilnost instalacije. U tankim šupljim zidovima ugradna dozna 9264-12 omogućava ulaz instalacionih cevi pod uglom do 90° bez oštećenja materijala.

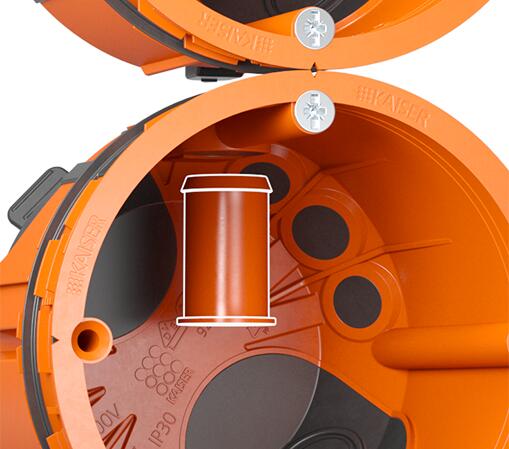

Pomoću cevaste spojnice 9060-98 ugradna dozna 9264-12 se može povezati u višestruke dozne na standardnom rastojanju od 71mm, što omogućava povezivanje višestrukih uređaja u kombinacijama. U slučaju naknadnog oblaganja gips-karton pločama na ugradnu doznu se može dodati nadgradni prsten 9155-61. Kod obloga većih debljina koristi se nadgradni prsten 9155-62 ili kombinacija više nadgradnih prstenova.

Uputstvo za montažu – ugradna dozna za brzu i pouzdanu instalaciju

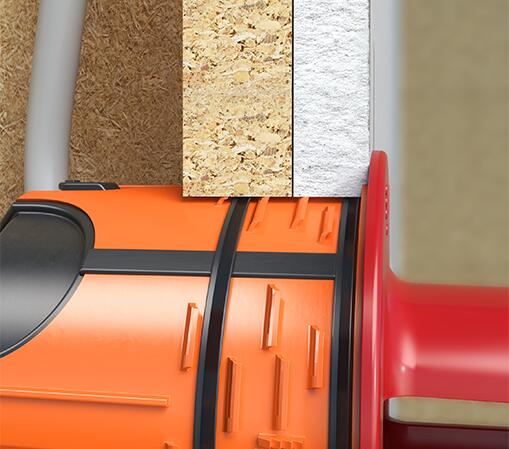

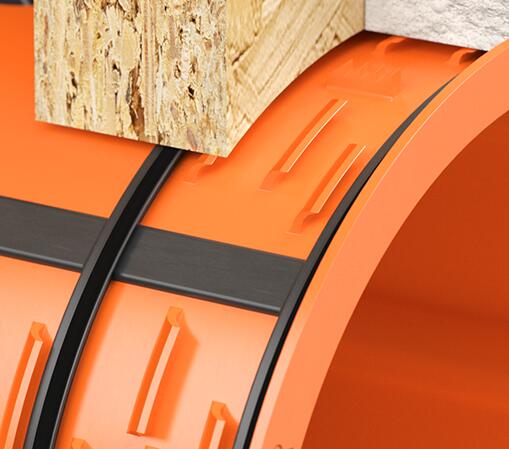

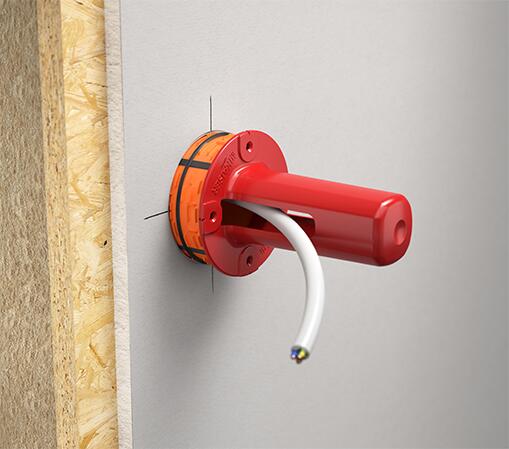

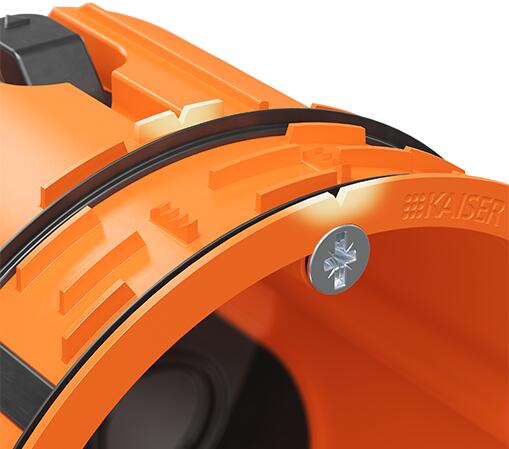

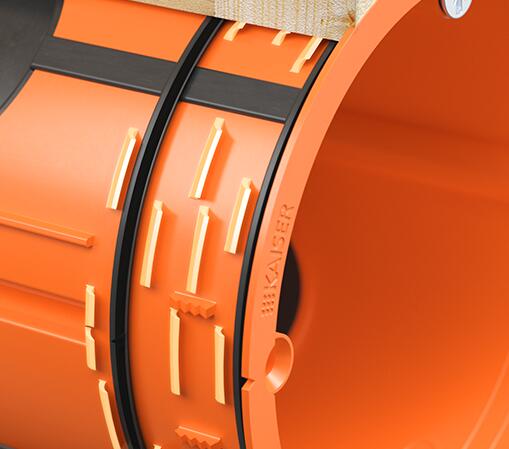

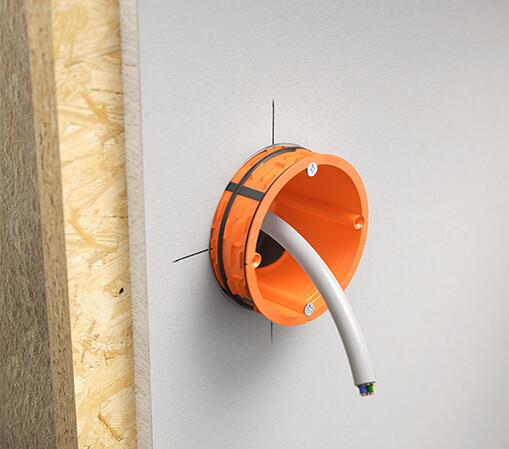

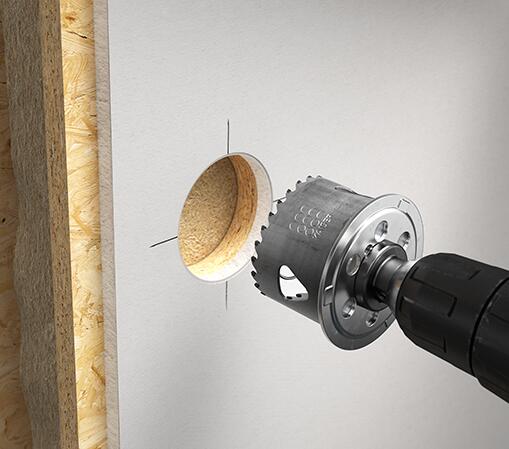

Ugradna dozna 9264‑12 postavlja se u otvor prečnika 68 mm, pripremljen u zidu ili panelu. Zahvaljujući steznim rebrima, kutija se sigurno fiksira u višeslojnim konstrukcijama od drveta, gips‑karton ploča ili OSB ploča, kao i u zidovima od izložene fasadne cigle. Kablovi i cevi se uvode kroz ulaze bez potrebe za dodatnim alatom, dok integrisano zadržavanje obezbeđuje da provodnici ostanu stabilni tokom i nakon instalacije. Uređaji se pričvršćuju pomoću četiri kupole i dva uređajna vijka, a obimne zaptivne lamele na dva nivoa garantuju vazdušnu nepropusnost i energetsku efikasnost.

Tehnički detalji

Ugradna dozna 9264-12 je izrađena od plastike otporne na visoke temperature, testirane prema DIN EN 60695 na 850 °C. Dizajnirana je kao kutija za ugradnju uređaja u skladu sa DIN EN 60670/VDE 0606 i DIN 49073, dok vazdušno nepropusna konstrukcija odgovara zahtevima DIN 18015‑5. Dubina dozne iznosi 62 mm, sa instalacionim otvorom od 60 mm i montažnim otvorom od 68 mm. Ulazi omogućavaju uvođenje NYM kablova, data kablova i cevi prečnika 20 ili 25 mm, uz kapacitet za više provodnika različitih preseka. Dozna poseduje zaštitu IP 30 prema DIN EN 60529, što je čini pouzdanim rešenjem za moderne elektroinstalacije.

Ugradna dozna 9264-12 O-range ECON® Fix, proizvođača KAISER-ELEKTRO je pouzdano i vazdušno‑zaptiveno rešenje za instalacije kod višeslojnih šupljih zidova, posebno kod konstrukcija od OSB ploča, MDF ploča, gips‑vlaknaste ploče, masivnog drveta ili fasadnog zida. Njena konstrukcija obezbeđuje sigurnu montažu, jednostavno provođenje kablova i potpunu izolaciju, čime se sprečava gubitak energije i povećava bezbednost instalacije.
