Tragač strujnih kola PAN Stromkreisfinder

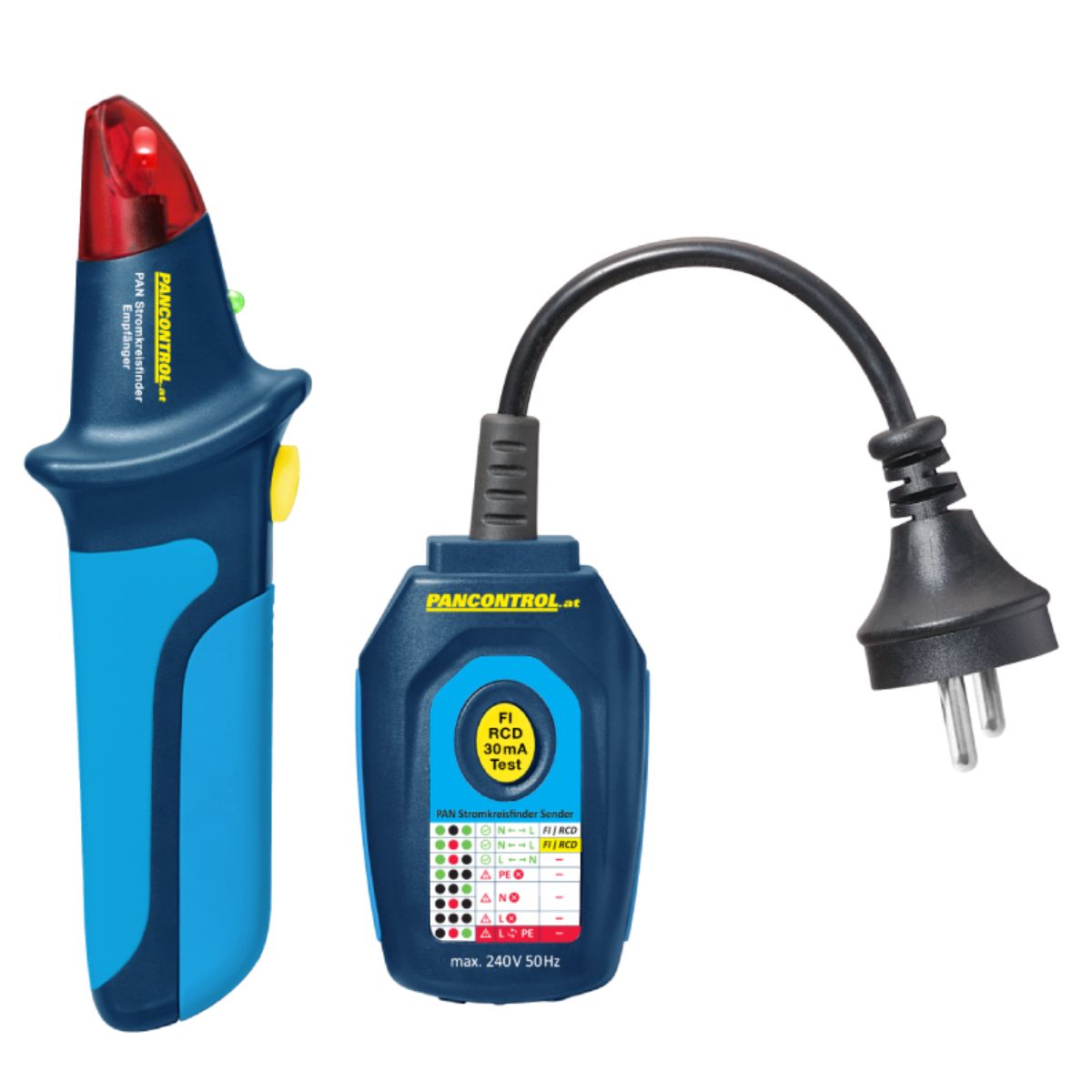

Tragač strujnih kola PAN Stromkreisfinder je višenamenski uređaj, za pronalaženje strujnih krugova, kompanije PANCONTROL. Tragač strujnih kola se sastoji predajnika i prijemnika signala. Predajnik se uključuje u standardne priključnice i šalje kodirani signal u strujno kolo. Prijemnik signala bežično pronalazi automatske osigurače, prekidače ili ZUDS uređaj (FID sklopku) koja pripada strujnom kolu na kome je priključen pedajnik. Prijemnik poseduje zvučnu i svetlosnu signalizaciju u blizini sklopnih uređaja preko kojih se napaja priključnica.

TRAGAČ STRUJNIH KOLA

Tragač strujnih kola PAN Stromkreisfinder poseduje funkciju pronalaženja osigurača ili prekidača u strujnom ormanu koji napajaju određeno strujno kolo. Ovo je veoma korisna funkcija kod ispitivanja novih elektro instalacija ili kod prepravki u starim elektro ormanima. Za ovu primenu predajnik (emiter signala) se uključuje u priključnicu. Predajnik šalje kodirani signal u strujno kolo. Prijemnik ima osetljiv senzor na svom vrhu koji detektuje signal poslat sa predajnika.

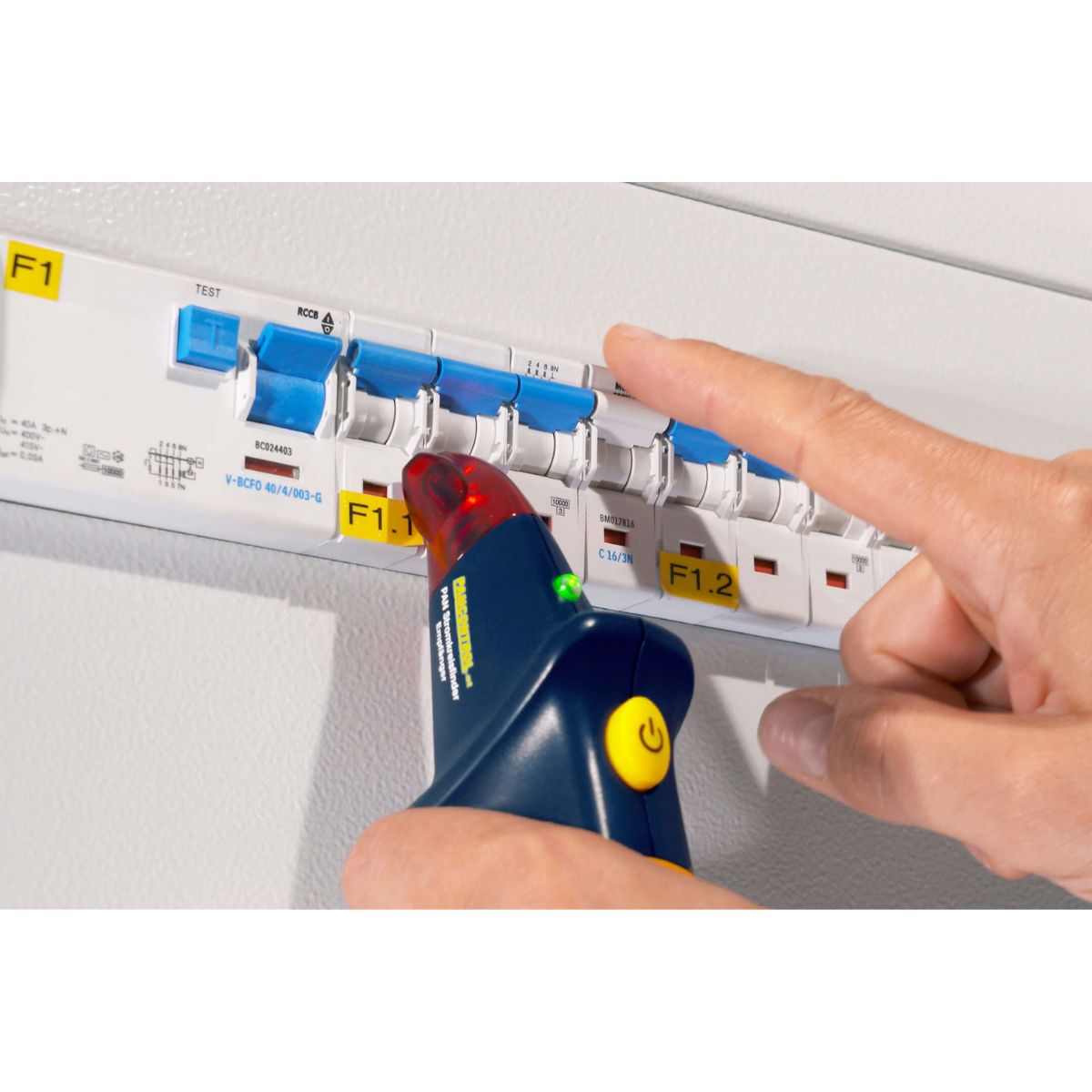

Nakon uključivanja prijemnika uključiće se zelena LED dioda koja označava da je tragač strujnih kola spreman za rad. Prevlačenjem prijemnika preko osigurača unutar strujnog ormana prijemnik očitava signal poslat sa predajnika. U blizini osigurača koji napaja priključnicu, u koju je priključen predajnik, javlja se zvučna i svetlosna signalizacija na vrhu prijemnika.

Pažnja! Kod prvog prolaska unutar strujnog ormana, ispitivač strujnog kola se može oglasiti na nekoliko osigurača! Prilikom drugog prevlačenja prijemnik će se oglasiti samo na osiguraču koji napaja ispitivano strujno kolo.

ISPITIVAČ PRIKLJUČNICE

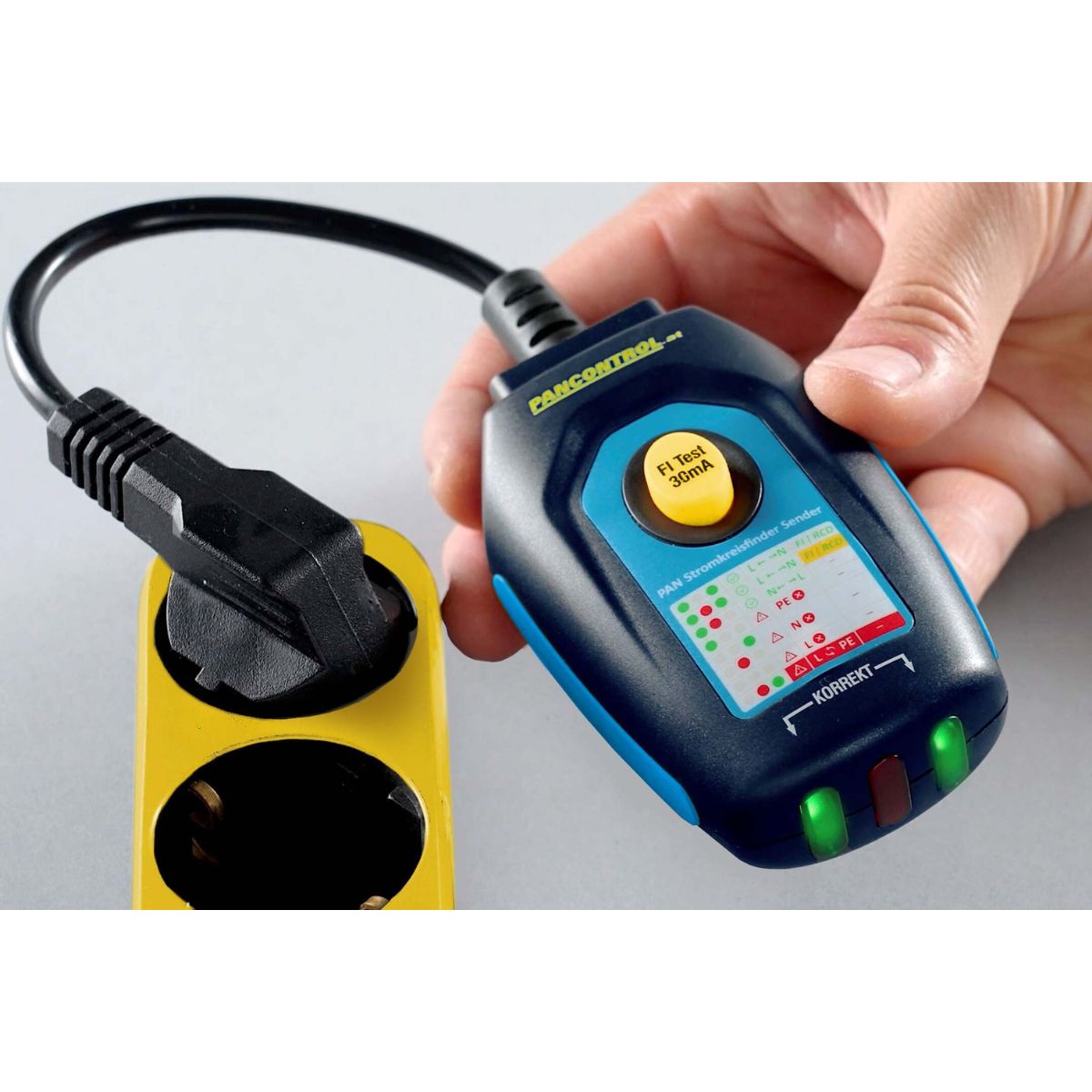

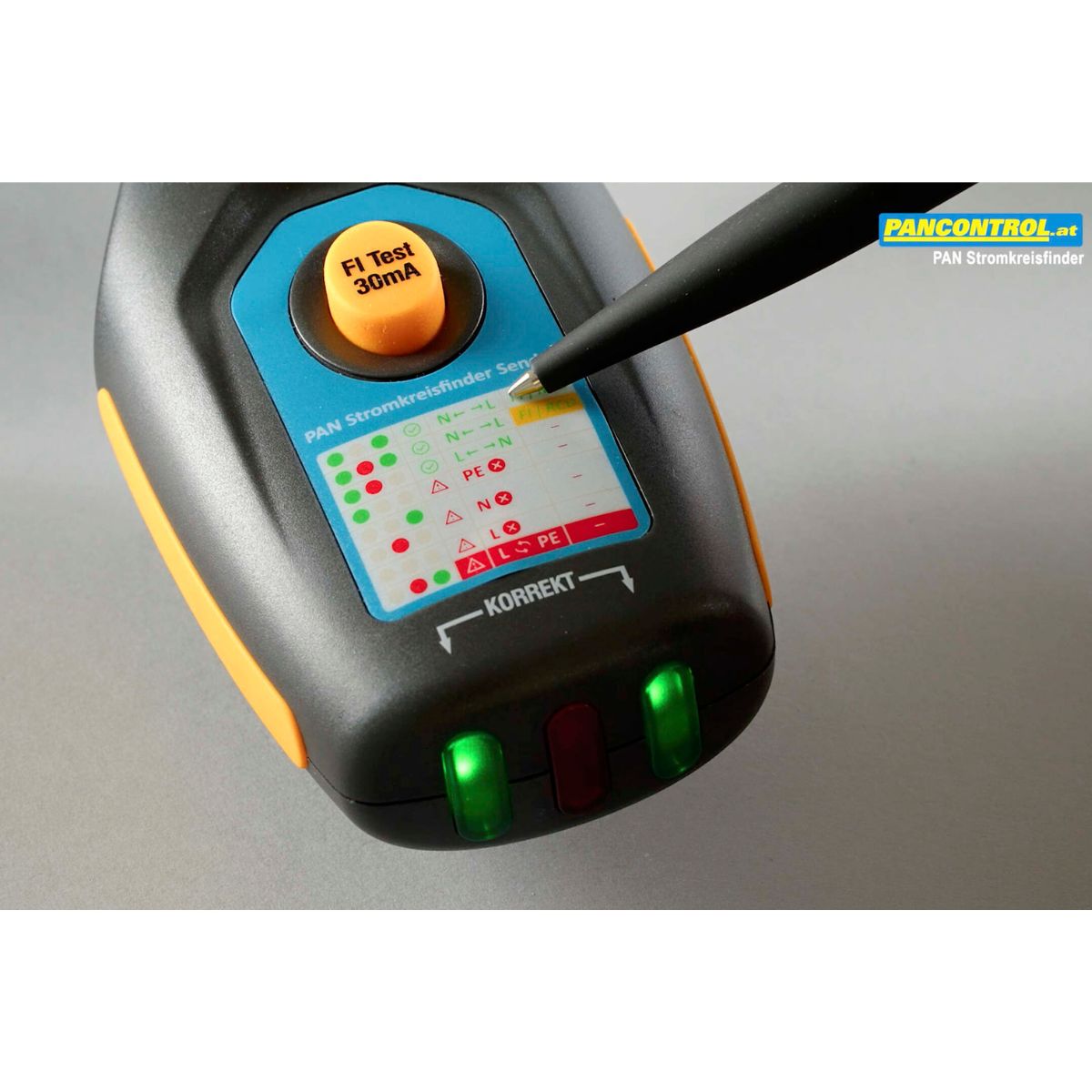

Tragač strujnih kola PAN Stromkreisfinder se sastoji od predajnika i prijemnika. Predajnik se može koristiti kao ispitivač priključnice. Za ovu primenu potrebno je uključiti predajnik u priključnicu koja se ispituje. Ispitivač priključnica poseduje tri LED diode : 2 zelene i crvenu LED diodu pomoću kojih se prikazuje stanje ispravnosti priključnice. Određenom kombinacijom svetlećih LED dioda se signalizira ispravnost ili potencijalne greške kod ožičenja priključnice. Ispitivač priključnice detektuje sledeće uobičajene kvarove na priključnicama:

1. Položaj faznog i nultog voda,
2. Detekcija prekida faznog, nultog i PE voda;
3. Ukrštanje provodnika (npr. zamena pozicija faznog i voda za uzemljenje).

Ispitivač priključnice poseduje taster koji služi za testiranje FID sklopke.

TEST FID SKLOPKE

Ukoliko ispitivač priključnice nije ustanovio prekid nijednog od provodnika, i nema ukrštenog faznog i zaštitnog provodnika moguće je izvesti test ispravnosti FID sklopke (ZUDS uređaja). Pre ispitivanja FID sklopke neophodno je da se tragač strujnog kola PAN Stromkreisfinder uključi u priključnicu tako da svetle dve zelene LED diode. U ovom položaju fazni provodnik je levo, a nulti provodnik je desno na ispitivaču, i moguće je izvesti test FID sklopke.

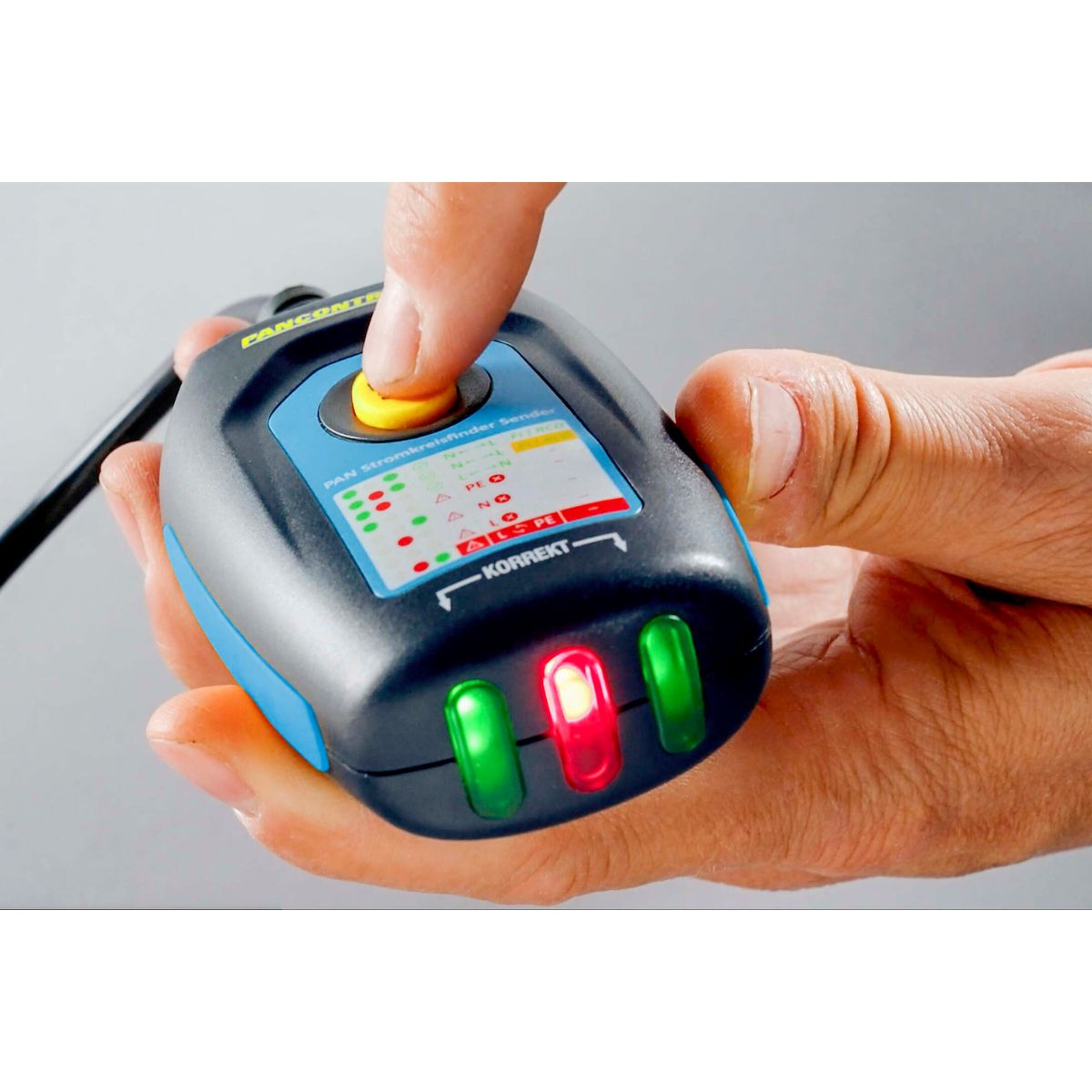

Pritiskom na dugme “ Test “ na uređaju, struja kroz ispitivač priključnice se povećava na 30mA, pri naponu 230V. Ova struja je veća od diferencijalne struje ZUDS uređaja u kućnim instalacijama (obično 30mA) i izazvaće okidanje FID sklopke. Na ovaj način se praktično može vršiti testiranje neprekidnosti uzemljenja priključnica i ispravnost FID sklopke. Uspešan test FID sklopke gasi sve LED diode i testirana priključnica ostaje bez napajanja.

Merni uređaji PANCONTROL nude brojne mogućnosti za ispitivanje i merenje širokog spektra električnih instalacija. Porodica tragača kablova uključuje različite uređaje koji poseduju različite dodatne funkcije i na taj način ispunjavaju individualne zahteve svojih korisnika.
