Tragač kablova PAN Kabelfinder

Tragač kablova PAN Kabelfinder je kombinacija profesionalnog multimetra i tragača kablova kompanije PANCONTROL. Koristi se za merenje jednosmernog i naizmeničnog napona, jednosmerne i naizmenične struje i otpora. Dodatne korisne funkcije su ispitivanje kontinuiteta i ispitivanje dioda. PAN Kabelfinder ima funkciju automatski izbor opsega, merenje maksimalne vrednosti i zadržavanje podataka.

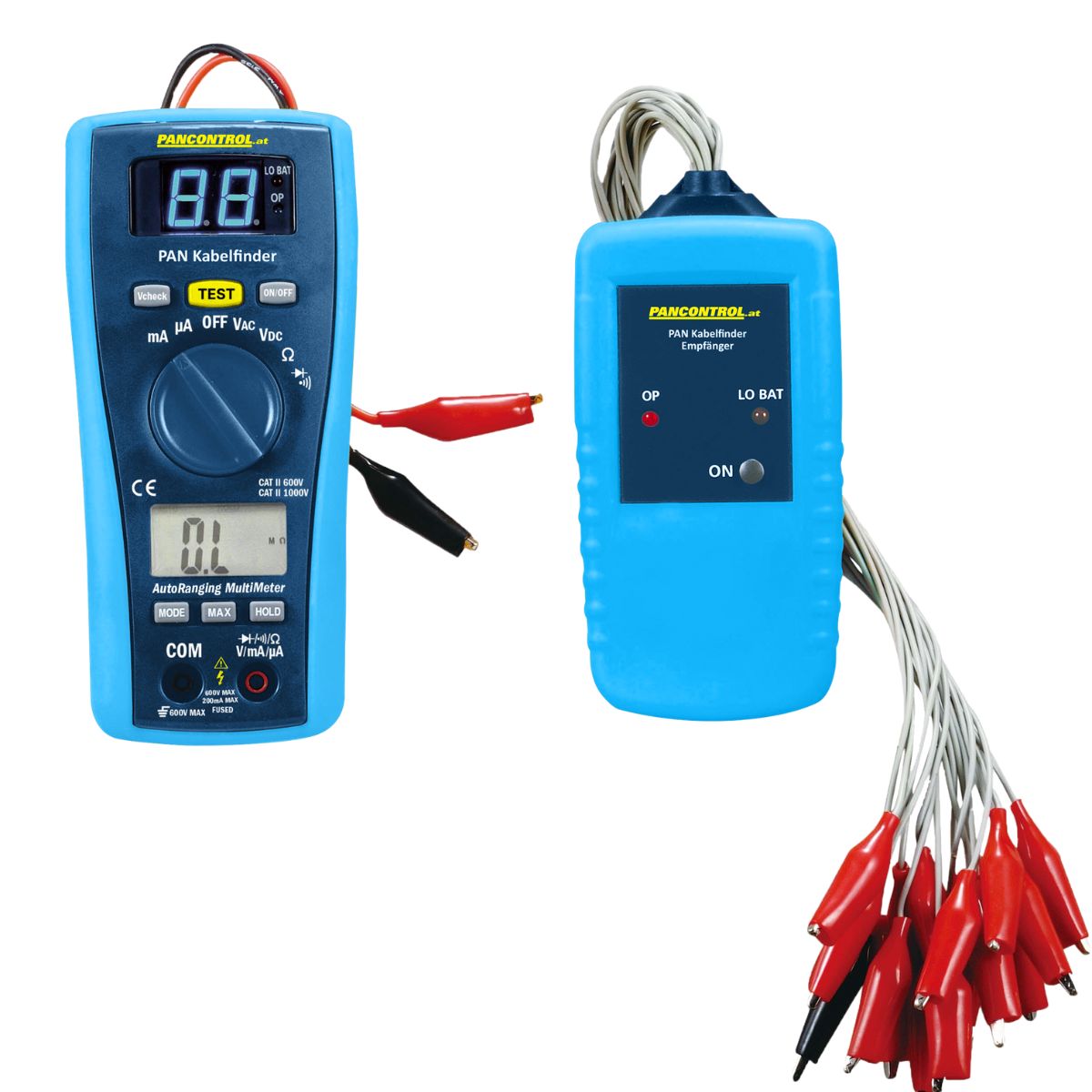

Multimetar istovremeno služi kao prijemnik kod ispitivanja provodnika u višežilnim kablovima. Uz multimetar se isporučuju dve ispitne pipalice integrisane u uređaj i predajnik (emiter) sa 16 nezavisnih krokodil pipalica za ispitivanje provodnika. Uz predajnik višenamenski multimetar se pretvara u veoma koristan tragač kablova.

MERENJE NAPONA

Multimetar PAN Kabelfinder se koristiti za merenje napona u opsegu 10mV – 600V AC, odnosno 0.1mV – 600V DC. Prilikom merenja potrebno je da uključite preklopnik multimetra na vrstu napona VAC ili VDC a uređaj će automatski odabrati odgovarajući domašaj merenja (mV ili V). Multimetar PAN Kabelfinder poseduje funkciju očitavanja maksimalne vrednosti kojoj se pristupa pritiskom na dugme “ MAX „. Na ekranu se prikazuje tačna izmerena vrednost, koja se može zadržati radi naknadne obrade ili zapisivanja pritiskom na dugme ” HOLD ” (zadrži).

Kod merenja jednosmernog napona na ekranu se prikazuje merena vrednost. Polaritet jednosmernog napona se određuje na osnovu pola koji se dodiruje crvenom pipalicom (“ + “ pol uređaja). Ukoliko se ispred izmerene vrednosti napona pojavi prefiks “ – „, znači da se negativan pol dodiruje crvenom ispitnom pipalicom.

MERENJE STRUJE

PAN Kabelfinder se može koristiti za merenje naizmenične i jednosmerne struje u opsegu 0.1μA – 200mA AC/DC. Prilikom merenja potrebno je da uključite multimetar na red u strujno kolo i pomoću preklopnika odredite domašaj merenja. Multimetar PAN Kabelfinder nudi sledeće domašaje za merenje struje: μA i mA. Pritiskom na dugme “ MODE „ bira se vrsta struje, AC ili DC. Multimetar PAN Kabelfinder poseduje funkciju očitavanja maksimalne vrednosti kojoj se pristupa pritiskom na dugme “ MAX „. Na ekranu se prikazuje tačna izmerena vrednost, koje se može zadržati radi naknadne obrade ili zapisivanja pritiskom na dugme ” HOLD ” (zadrži).

ISPITIVANJE KONTINUITETA

Multimetar PAN Kabelfinder može ispitivati kontinuitet odnosno provodnost do vrednosti otpora < 100Ω. Za ovu primenu potrebno je prebaciti preklopnik na položaj koji grafički označava provodnost. Ovaj opseg može se koristiti za ispitivanje provodnosti ili kratke veze u strujnom kolu, testiranje topljivih osigurača i slično.

MERENJE OTPORA

Multimetar PAN Kabelfinder može meriti otpor u opsegu 0.1 Ω – 20 MΩ. Prilikom merenja otpora potrebno je prebaciti preklopnik na položaj “ Ω „, a uređaj će automatski odabrati odgovarajući domašaj. Multimetar PAN Kabelfinder će se za vrednosti otpora < 100Ω oglasiti zvučno. Izmerene vrednosti otpora prikazuju se na LCD ekranu uređaja, a mogu se zadržati radi naknadne obrade ili zapisivanja pritiskom na dugme ” HOLD ” (zadrži).

ISPITIVANJE DIODE

Multimetar PAN Kabelfinder može se koristiti u elektronici za ispitivanje pada napona na diodi. Prilikom ispitivanja pipalicama se dodirnu krajevi diode koja se testira. Kada je dioda direkno polarisana  vrednost napona je od 400 do 700 mV. Ukoliko je dioda inverzno polarisana napon pokazuje „OL“. Neispravne diode pokazuju vrednost oko 0 mV ili „OL“ u oba smera.

TRAGAČ KABLOVA

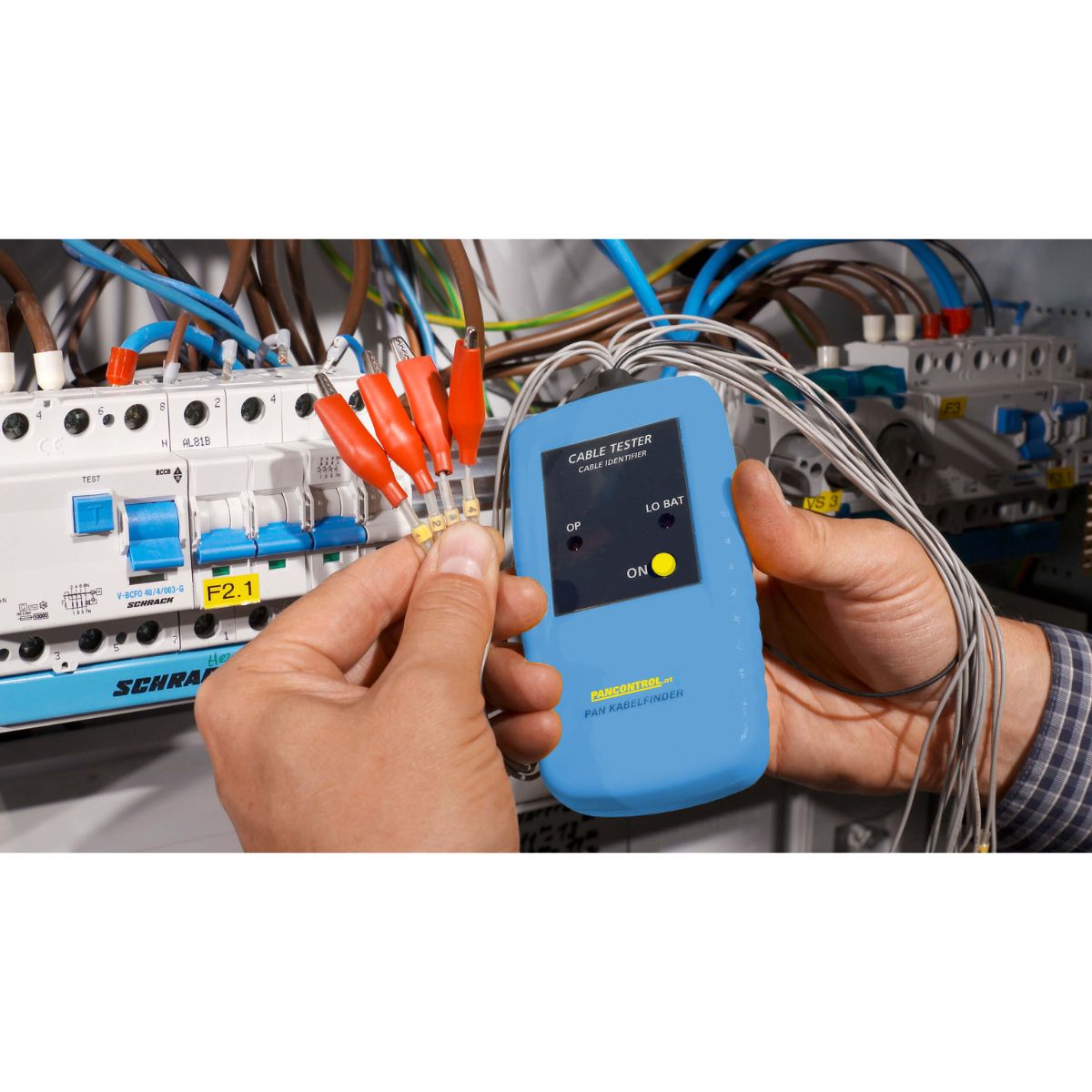

Multimetar PAN Kabelfinder nudi mogućnost rada kao tragač kablova. Za ovu primenu multimetar služi kao prijemnik. Drugi uređaj služi kao predajnik (emiter signala). Predajnik se priključuje na jedan kraj višežilnog kabla. Poseduje jedan crni ispitni kabal sa krokodil pipalicom koji se priključuje na uzemljenje. Ostale pipalice su označene 1 – 16 i priključuju se na krajeve različitih provodnika. Prilikom uključivanja predajnik šalje 16 različitih kodiranih signala preko svojih 16 različitih žica.

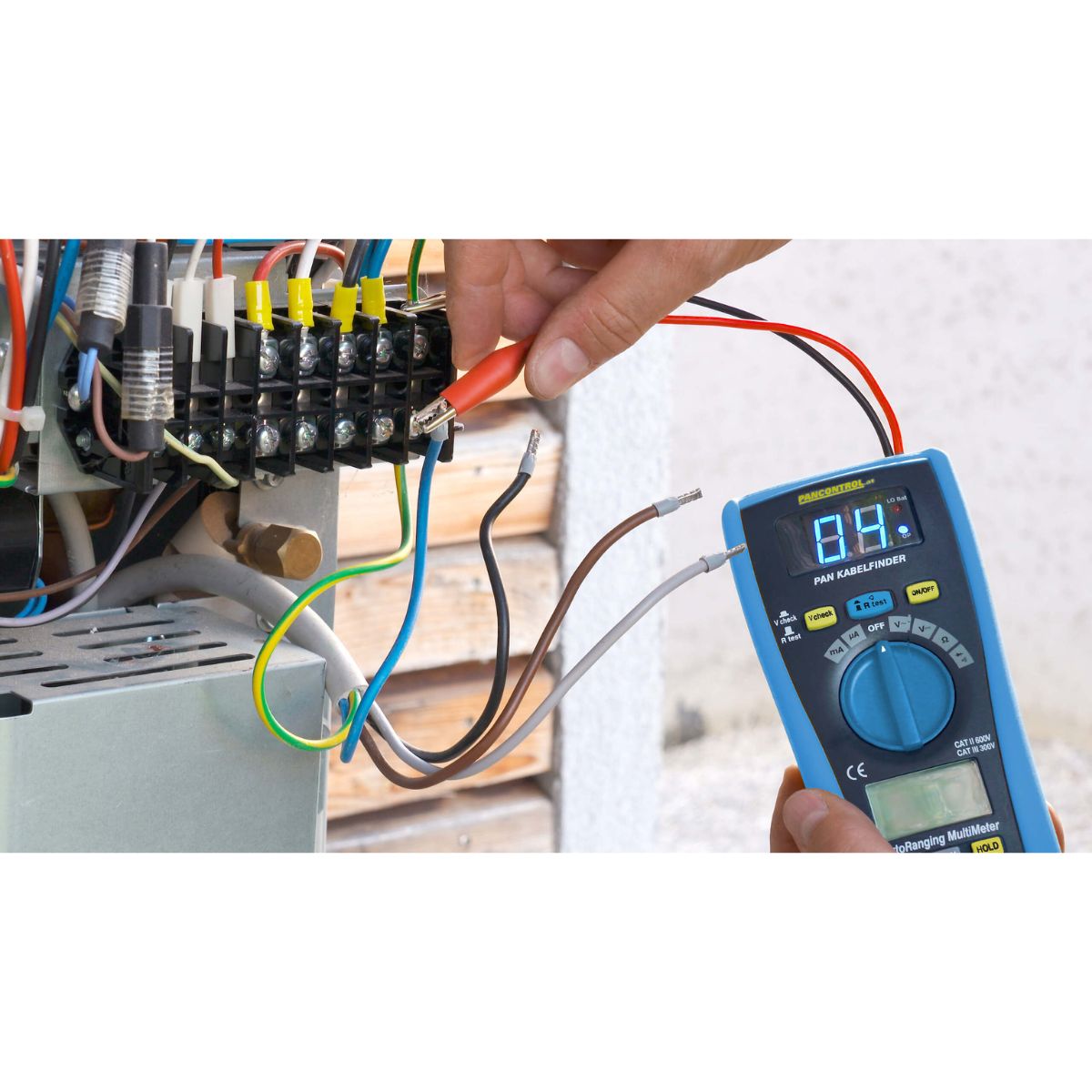

Na drugom kraju kabla priključuje se multimetar. Crna pipalica multimetra se priključuje na zaštitno uzemljenje. Dodirivanjem provodnika crvenom pipalicom na posebnom LED ekranu multimetra se prikazuje redni broj pipalice koja je na predajniku spojena sa tim provodnikom. Prijemnik dekodira signal koji je poslat sa predajnika i prikazuje broj kanala kojim je signal poslat.

Tragač kablova PAN Kabelfinder izuzetno je koristan za ispitivanje provodnika prilikom šemiranja elektro ormana. Povezivanjem pipalica predajnika u ormanu, multimetar (prijemnik) lako određuje kojim kablovima (priključnice, rasveta, potrošači) odgovaraju određeni krajevi kablova u elekto ormanu.
Tragač kablova PAN Kabelfinder može se koristiti za traganje krajeva provodnika do vrednosti otpora 10kΩ.

Merni uređaji PANCONTROL nude brojne mogućnosti za ispitivanje i merenje širokog spektra električnih instalacija. Porodica multimetara uključuje različite uređaje koji poseduju različite dodatne funkcije i na taj način ispunjavaju individualne zahteve svojih korisnika.
