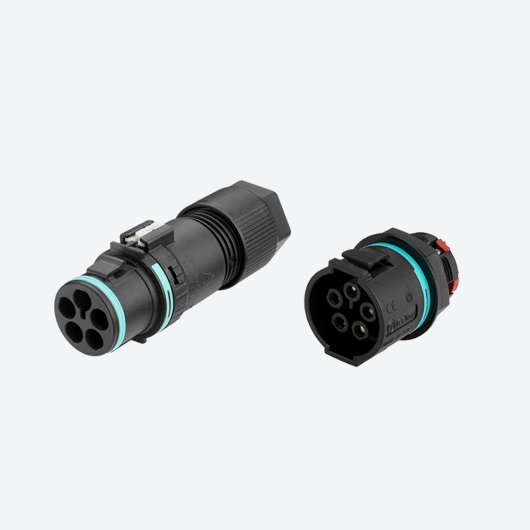

THB 389 PANEL

Utični konektor THB 389 PANEL je predviđen za montažu na elektro provodne panele, metalne ormane, razvodne kutije, posebna kućišta koja zahtevaju otpornost na koroziju, atmosferske uticaje i slično.
Utični konektor THB 389 PANEL je pogodan za nezaštićene instalacije na otvorenom prostoru. Otporni su na povremene postupke čišćenja (direktan mlaz) i potapanje u vodu do dubine od 5m u trajanju od 1h. Stepen zaštite kablovske spojnice je IP 68. Kablovska spojnica THB 389 PANEL izrađuje se u 4 varijante:

1. THB.389.L4A : Utikač, 17.5A, stezaljke 4P, 0.25-1.5mm², panelna ugradnja, M20

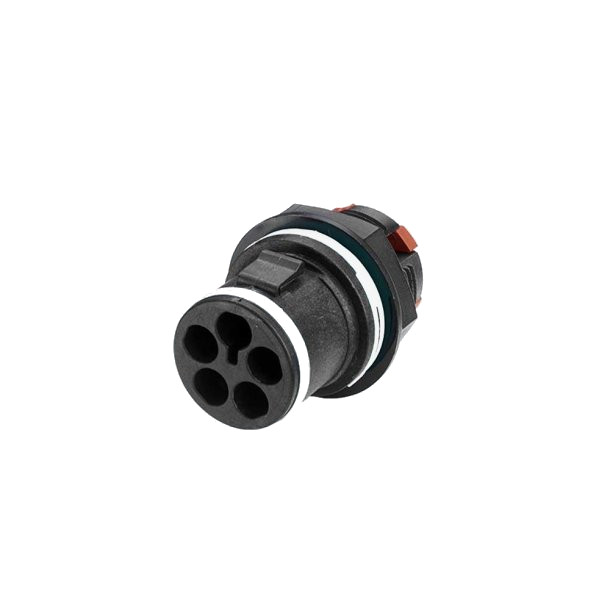

2. THB.389.L5A : Utikač, 17.5A, stezaljke 5P, 0.25-1.5mm², panelna ugradnja, M20

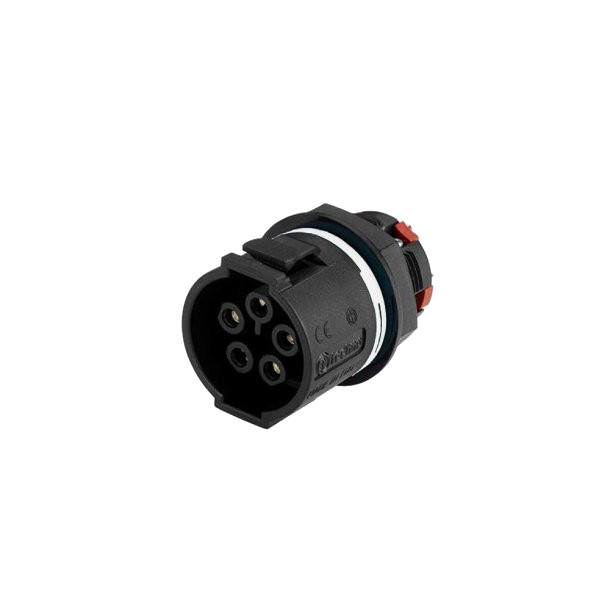

3. THB.389.M4A : Priključnica, 17.5A, stezaljke 4P, 0.25-1.5mm², panelna ugradnja, M20
4. THB.389.M5A : Priključnica, 17.5A, stezaljke 5P, 0.25-1.5mm², panelna ugradnja, M20

Spajanje i zaptivanje kablovskih konektora THB 389 PANEL sa utikačem ili priključnicom THB 389 se vrši pomoću plastičnog „pritisni – povuci“ mehanizma. Utični konektor THB 389 PANEL se isporučuje sa kontra navrtkom. Kod utičnih konektora THB 389 PANEL prstenovi za zaptivanje, između utikača i priključnice, se izrađuju od termoplastičnog elastomera.

Kablovski konektori THB 389 PANEL se izrađuju sa istim brojem ležišta za kontakate kod utikača i priključnice, bez obzira da li su 4P ili 5P (u slučaju 4P redna stezaljka ima jedan kontakt prazan), tako da se mogu kombinovati utikač sa 4P i priključnica sa 5P i obratno.

Napomene:

1. Kablovski konektori THB 389 PANEL mogu se kombinovati sa utikačima ili priključnicama THB 389.
2. Kablovski konektori THB 389 PANEL NE MOGU se kombinovati sa utikačima ili priključnicama THB 389 UP zbog različite izrade ležišta za kontakte.
