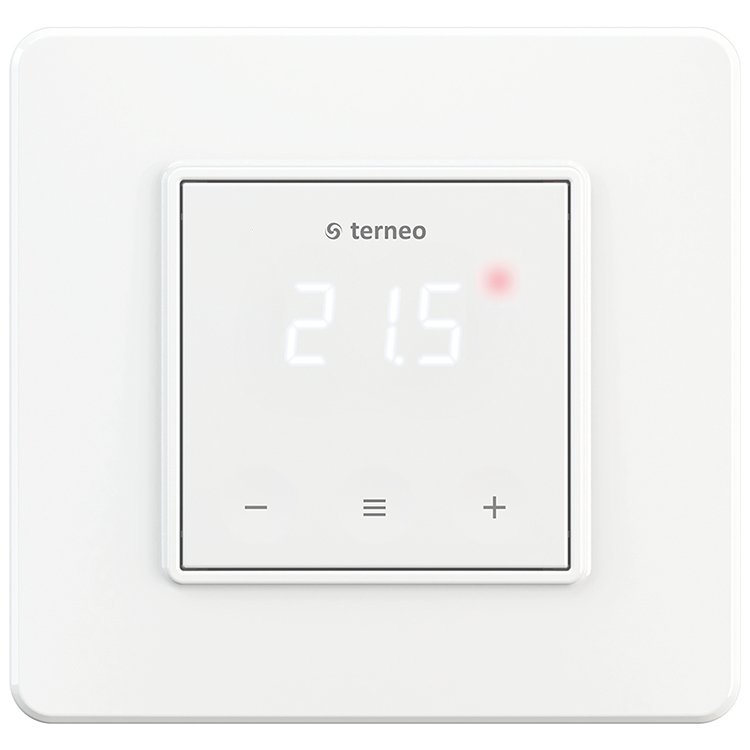

Termostat Terneo S

Napredna i Precizna Kontrola Podnog Grejanja

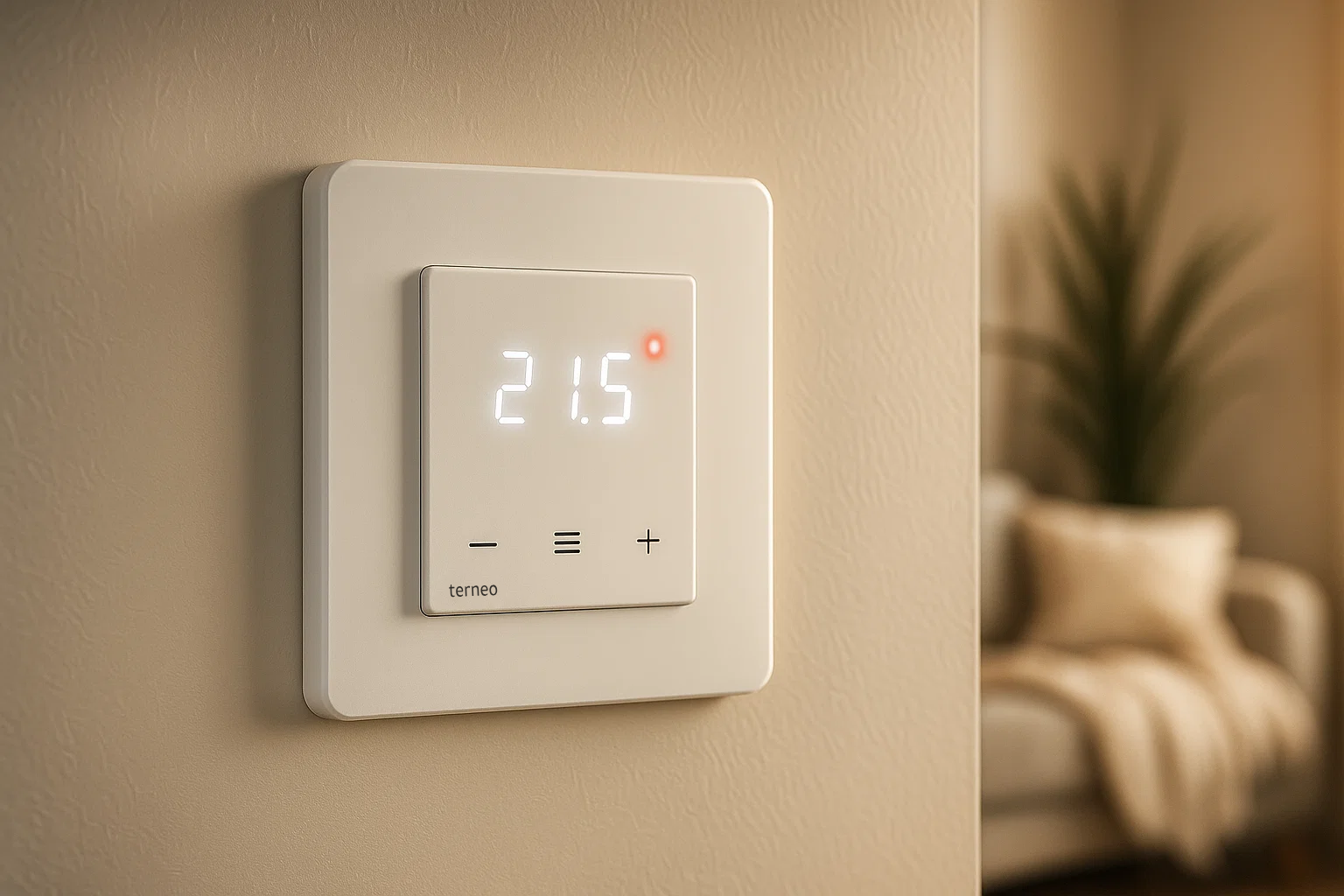

Termostat terneo S je dizajniran da održava konstantnu temperaturu od 5 do 40 °C u sistemima podnog grejanja zasnovanim na: električnom grejnom kablovima ili vodenom podnom grejanju pomoću normalno zatvorenog (NC) elektromagnetnog ventila sa radnim naponom od 230 V. Njegov digitalni ekran i elegantni tasteri na dodir omogućavaju laku navigaciju kroz meni i precizno podešavanje parametara, dok noćni režim smanjuje osvetljenost ekrana za dodatni komfor.

Termostat dizajniran za moderno opremljene prostore

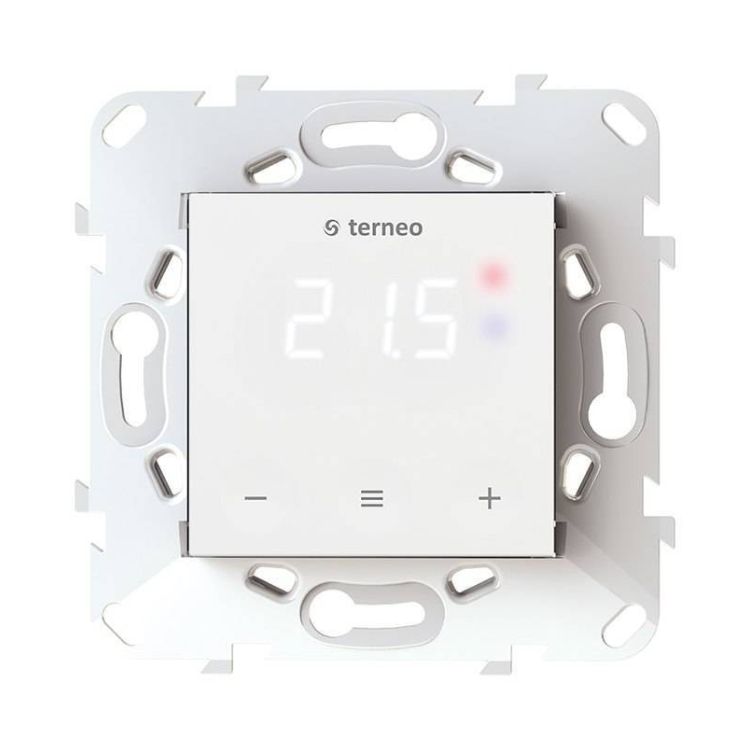

Digitalni termostat terneo S nudi mogućnost uklapanja u moderne enterijere. Isporučuje se sa standardnim okvirom u boji termostata. Njegova prirubnica omogućava prihvat okvira iz Schneider Unica linije proizvoda. Kupovinom okvira u boji vašeg zida ili ostalih elektro urađaja ovaj termostat se može jednostavno uklopiti u moderne enterijere. Takođe, dizajn termostata omogućava montažu u višestruke ugradne dozne, sa ostalom opremom, što može biti izuzetno korisna opcija kod rekonstrukcije stanova ili pojedinih prostorija (na primer kupatila).

Inteligentne Funkcije za Komfor i Uštedu

Ovaj digitalni termostat se izdvaja po setu korisnih funkcija koje unapređuju korisničko iskustvo i doprinose energetskoj efikasnosti.

• Tajmer za odloženi start, koji omogućava programiranje početka grejanja od 0.5 do 99 sati unapred. Ova funkcija je idealna ukoliko duže vreme odsustvujete – možete podesiti da se grejanje aktivira nekoliko sati pre vašeg povratka, kako bi vas dočekao topao prostor bez nepotrebne potrošnje energije.
• Statistiku o ukupnom vremenu rada pruža uvid u vreme rada i potrošnju grejnog sistema.
• Mogućnost korekcije prikazane temperature na ekranu u opsegu od ±4 °C, za savršeno usklađivanje sa drugim merenjima u prostoriji.

Trajna memorija termostata terneo S čuva sva vaša podešavanja tokom nestanka struje. Izlazni relej za napajanje pruža zaštitu od čestog uključivanja i sprečava uključivanje na kraće od 1 minuta između prebacivanja. Termostat će vas obavestiti o zaštiti trepćućom tačkom na desnoj strani ekrana. Uključivanje i isključivanje releja što bliže trenutku kada sinusni talas napona prolazi kroz nulu može dovesti do malih odstupanja zbog različitih vremena okidanja za različite modele releja.

Digitalni termostat za podno grejanje – Instalacija i povezivanje

Terneo S je namenjen za unutrašnju montažu na visini od 1.4 do 1.6 m od nivoa poda. Temperatura okoline tokom montaže treba da bude u rasponu od –5…+45 °C. Prilikom montaže u kupatilu, toaletu, kuhinji ili bazenu, postavite termostat na mesto koje nije izloženo prskanju vode.

Preporuke za povezivanje opterećenja većih od 10 A

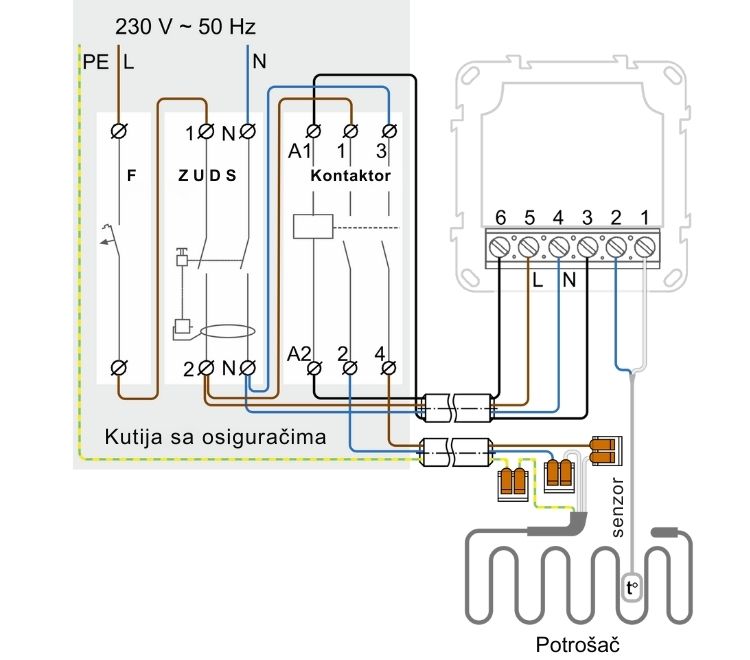

Terneo S možda neće podneti struju od 16 A i mogao bi se pregrejati u prisustvu nepovoljnih faktora kao što su loše odvođenje toplote iz dozne, visoka temperatura okoline ili loš kontakt provodnika. Garantovani stabilan rad termostata je sa strujom do 10 A. Ako struja prelazi 10 A, preporučujemo povezivanje grejnog kabla preko kontaktora (magnetnog prekidača) određenog za potrebnu struju. Pogledajte Dijagram 2.

Da biste zaštitili od kratkih spojeva, instalirajte automatski osigurač (F) sa nominalnom strujom do 16 A u prekidu fazne žice pre termostata.

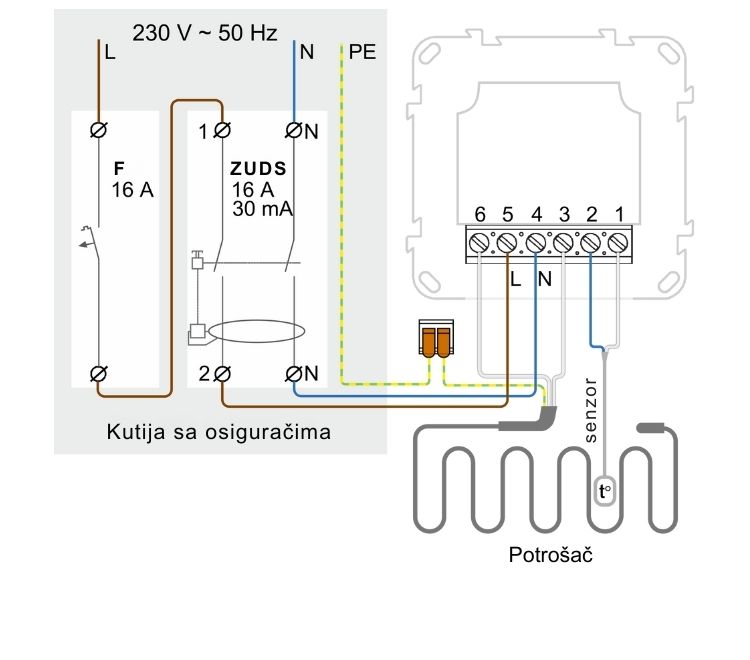

Da biste se zaštitili od strujnog udara, instalirajte ZUDS (Zaštitni uređaj diferencijalne struje). Pogledajte Dijagram 1.

Termostat terneo S – Bezbednost i Univerzalna Kompatibilnost

Bezbednost je prioritet, zbog čega je Terneo S opremljen sa dve ključne zaštitne funkcije.

• Sigurnosno zaključavanje tastera sprečava neželjene promene podešavanja od strane dece ili u javnim prostorima.
• Internu zaštitu od pregrevanja se uključuje ukoliko temperatura unutar samog kućišta dostigne 85°C, termostat će automatski prekinuti napajanje grejnog kruga. Rad se nastavlja kada temperatura padne na 80°C i kada korisnik pritisne bilo koji taster.
• Kompatibilnost sa velikim brojem podnih senzora predstavlja jednu od najvećih prednosti za instalatere. Podržava najčešće NTC senzore drugih proizvođača (4.7, 6.8, 10, 12, 15, 33, 47 kΩ), kao i digitalni D18 senzor.

Termostat terneo S – Podešavanje i izbor temperature

Terneo S kontroliše temperaturu sistema podnog grejanja na osnovu podataka sa temperaturnog senzora koji je postavljen u podu. Grejanje se isključuje kada se dostigne željena temperatura, a uključuje kada podešena temperatura padne za 1 °C. Kada se dugmad ne koriste, osvetljenost displeja i ekrana se smanjuje do 30%.

Izbor temperature

Pomoću dugmadi „+“ i „–“ podesite željenu temperaturu (fabričko podešavanje 25 °C). Kada se podno grejanje uključeno, crvena indikatorska lampica će se upaliti. Korekcija prikazane temperature se može vršiti u opsegu od -4 do +4 °C.

Termostat Terneo S je pouzdan i praktičan uređaj za kontrolu temperature kod sistema podnog grejanja. Njegova upotreba pruža inteligentnu kontrolu uz uštedu energije i smanjenju troškova grejanja. Ovaj digitalni termostat je kompatibilan sa električnim grejnim kablovima i grejnim mrežama, kao i sa sistemima vodenog podnog grejanja koji koriste normalno zatvorene elektromagnetne aktuatore (230V).
