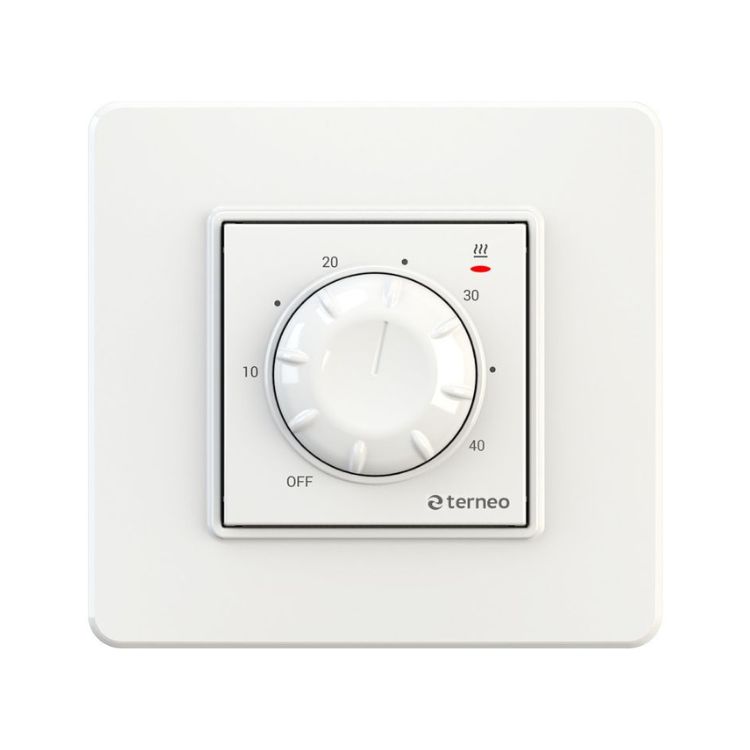

Termostat Terneo RTP

Jednostavna i Pouzdana Kontrola Temperature Poda

Termostat terneo RTP je dizajniran da održava konstantnu temperaturu od 10 do 40 °C u sistemima podnog grejanja zasnovanim na: električnom grejnom kablovima ili vodenom podnom grejanju pomoću normalno zatvorenog (NC) elektromagnetnog ventila sa radnim naponom od 230 V. Uključivanje, podešavanje temperature i isključivanje se jednostavno vrši, pomoću obrtnog dugmeta na kućištu termostata. Terneo RTP koristi podatke sa temperaturnog senzora R10 postavljenog u podu. Terneo RTP poseduje fiksnu temperaturnu histerezu od 2°K što znači da će automatski uključiti grejanje kada temperatura padne 2 °C ispod podešene vrednosti i isključiti ga kada se ona dostigne.

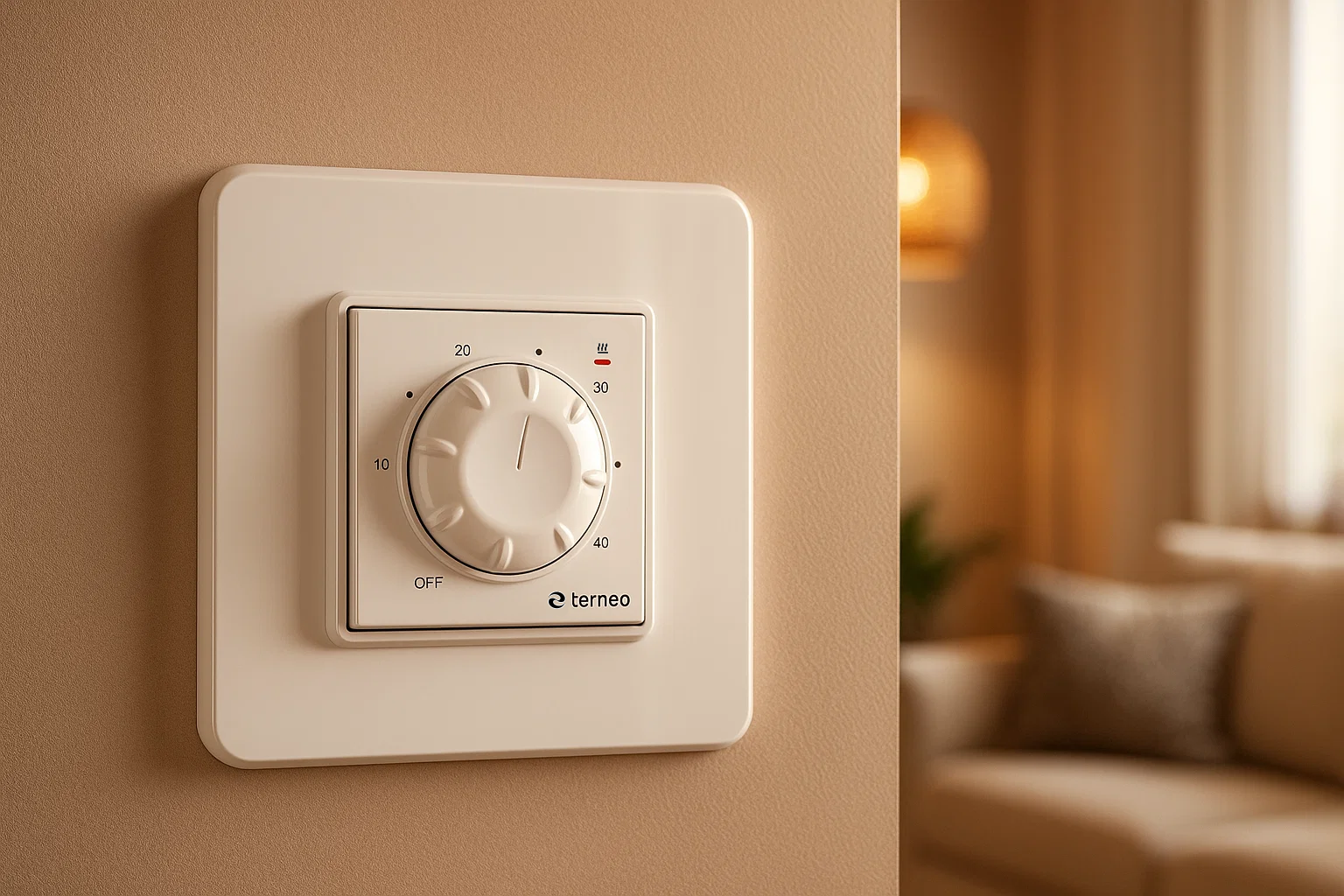

Termostat dizajniran za moderno opremljene prostore

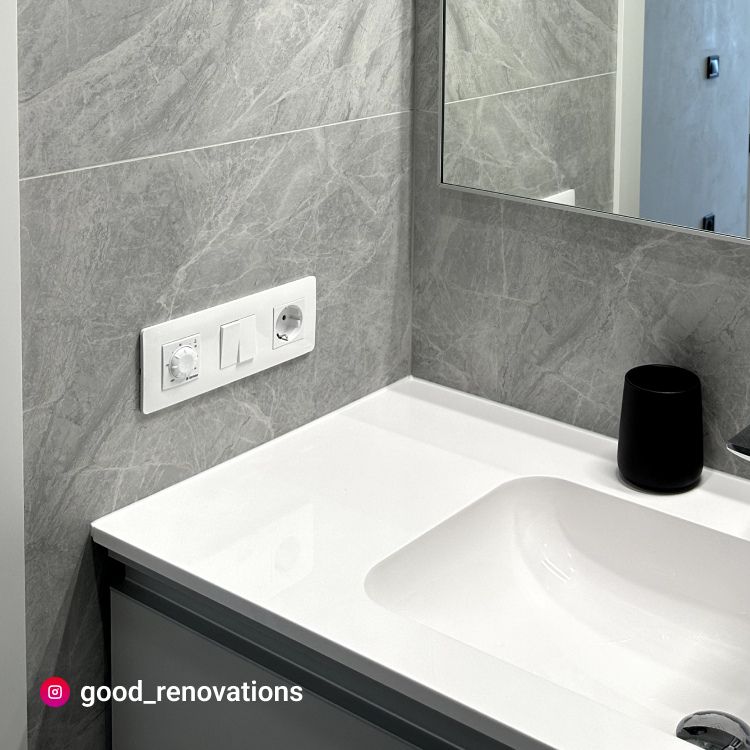

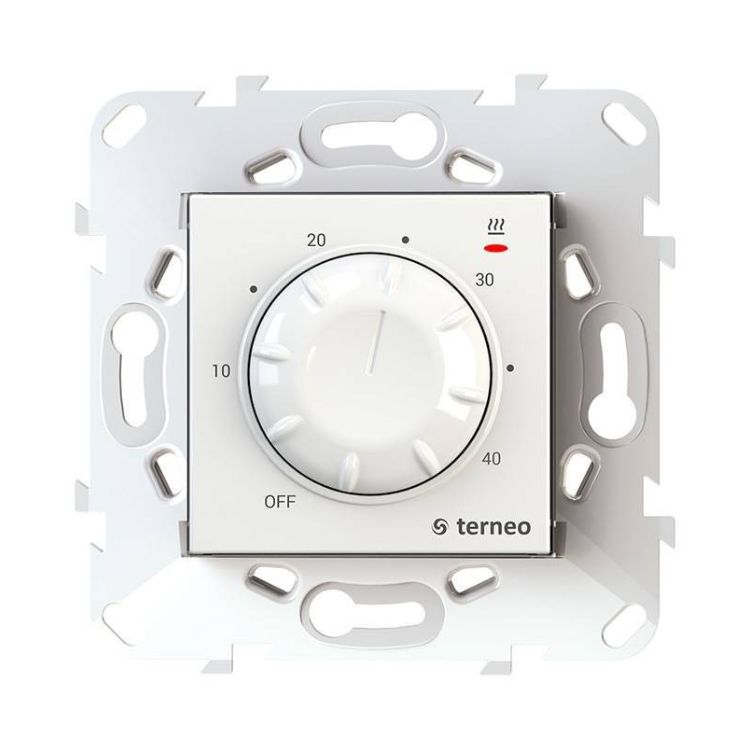

Pored osnovne uloge za regulaciju temperature kod sistema podnog grejanja terneo RTP nudi mogućnost uklapanja u moderne enterijere. Isporučuje se sa standardnim okvirom u boji termostata. Njegova prirubnica omogućava prihvat okvira iz Schneider Unica linije proizvoda. Kupovinom okvira u boji vašeg zida ili ostalih elektro urađaja ovaj termostat se može jednostavno uklopiti u moderne enterijere. Takođe, dizajn termostata omogućava montažu u višestruke ugradne dozne, sa ostalom opremom, što može biti izuzetno korisna opcija kod rekonstrukcije stanova ili pojedinih prostorija (na primer kupatila).

Analogni termostat za podno grejanje – Instalacija i povezivanje

Terneo RTP je namenjen za unutrašnju montažu na visini od 1.4 do 1.6 m od nivoa poda. Temperatura okoline tokom montaže treba da bude u rasponu od –5…+45 °C. Prilikom montaže u kupatilu, toaletu, kuhinji ili bazenu, postavite termostat na mesto koje nije izloženo prskanju vode.

Preporuke za povezivanje opterećenja većih od 10 A

Terneo RTP možda neće podneti struju od 16 A i mogao bi se pregrejati u prisustvu nepovoljnih faktora kao što su loše odvođenje toplote iz dozne, visoka temperatura okoline ili loš kontakt provodnika. Garantovani stabilan rad termostata je sa strujom do 10 A. Ako struja prelazi 10 A, preporučujemo povezivanje grejnog kabla preko kontaktora (magnetnog prekidača) određenog za potrebnu struju. Pogledajte Dijagram 2.

Da biste zaštitili od kratkih spojeva, instalirajte automatski osigurač (F) sa nominalnom strujom do 16 A u prekidu fazne žice pre termostata.

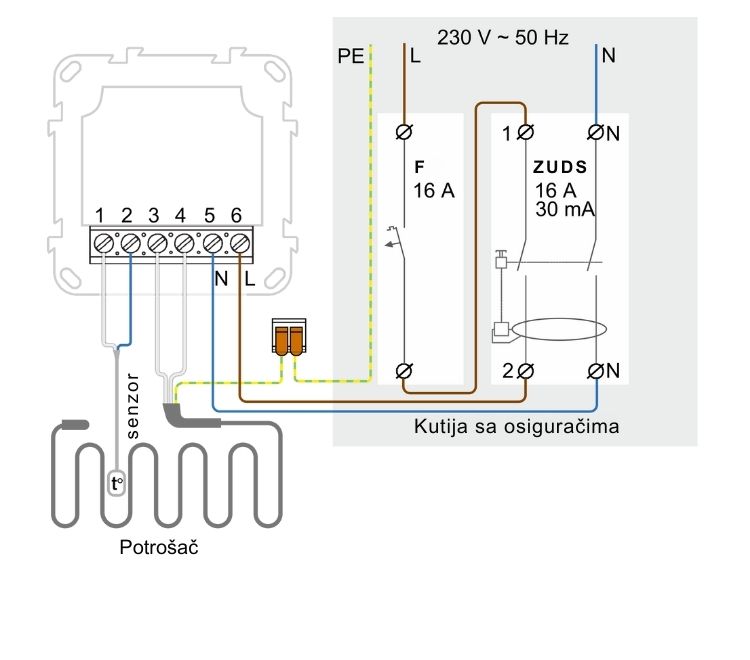

Da biste se zaštitili od strujnog udara, instalirajte ZUDS (Zaštitni uređaj diferencijalne struje). Pogledajte Dijagram 1.

Termostat terneo RTP – Podešavanje i izbor temperature

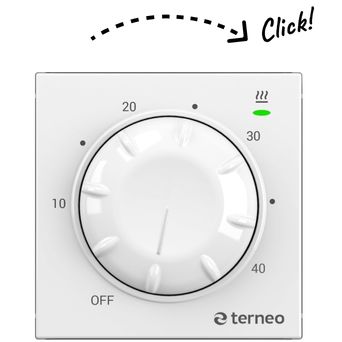

Prekidač termostata se nalazi u sklopu obrtnog dugmeta za podešavanje temperature. Da biste uključili termostat, okrenite dugme u smeru kazaljke na satu dok ne klikne. Indikatorska lampica će postati zelena. Terneo RTP kontroliše temperaturu sistema podnog grejanja na osnovu podataka sa temperaturnog senzora koji je postavljen u podu. Grejanje se isključuje kada se dostigne željena temperatura, a uključuje kada podešena temperatura padne za 2 °C.

Izbor temperature

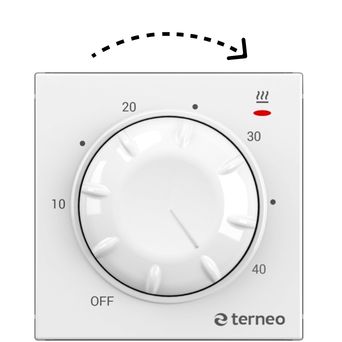

Kada prvi put uključite grejanje, podesite temperaturu termostata na maksimum okretanjem dugmeta u smeru kazaljke na satu do kraja. Terneo RTP će uključiti grejanje tako što će to signalizirati crvenom indikatorskom lampicom.
Sačekajte dok vam temperatura u prostoriji ne bude prijatna (može potrajati i do 3 dana da se prostorija zagreje). Čim vam temperatura u prostoriji bude prijatna, okrenite dugme u smeru suprotnom od kazaljke na satu dok indikator ne postane zelen. Ovaj položaj dugmeta će podesiti temperaturu koju će termostat održavati u prostoriji.

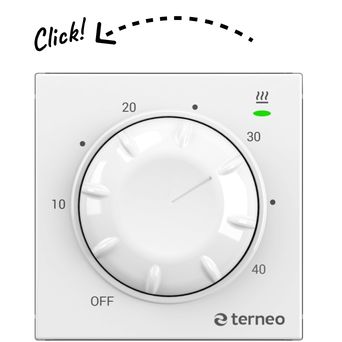

Da biste isključili grejanje, okrenite dugme u smeru suprotnom od kazaljke na satu dok ne klikne.

Termostat Terneo RTP, proizvođača DS Electronics, predstavlja idealno rešenje za upravljanje sistemima podnog grejanja. Odlikuje ga izuzetna jednostavnost upotrebe: temperatura se podešava okretanjem točkića, a status rada je jasno vidljiv putem LED indikatora. Ovaj analogni termostat je kompatibilan sa električnim grejnim kablovima, mrežama, kao i sa sistemima vodenog podnog grejanja koji koriste normalno zatvorene elektromagnetne aktuatore (230V).
