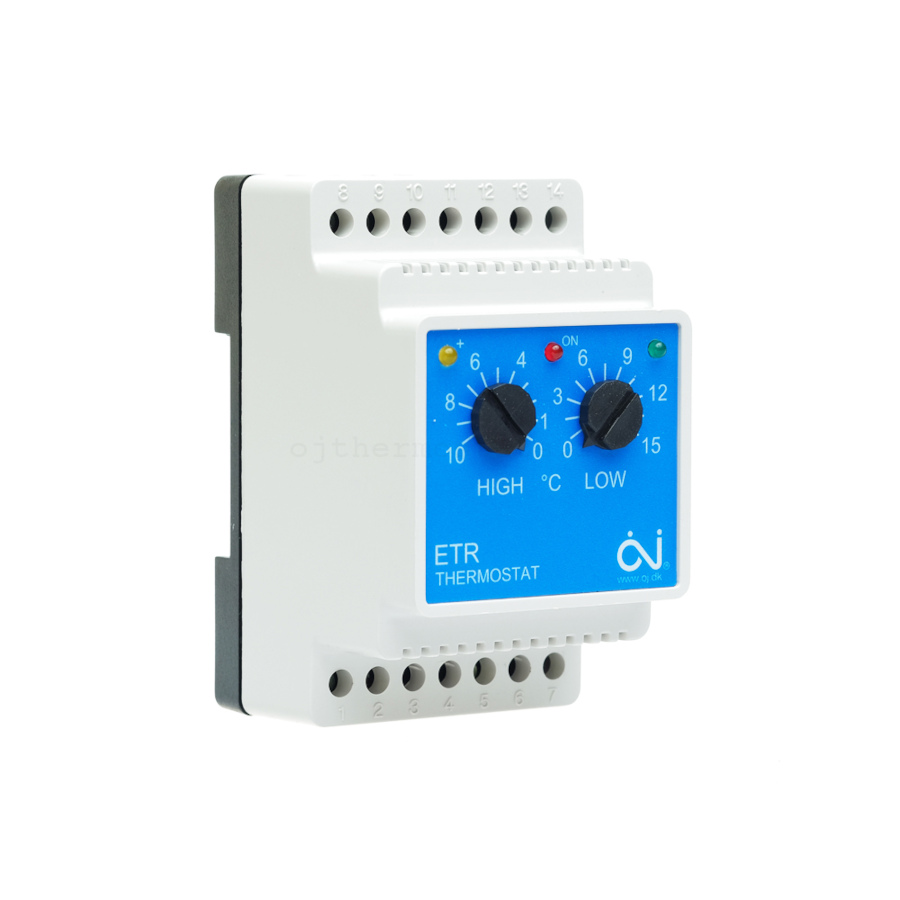

TERMOSTAT ETR ZA GREJAČE U OLUCIMA

Termostat ETR predviđen je za ekonomičnu kontrolu grejnih kablova za zaštitu oluka od zamrzavanja. Led koji se stvara može oštetiti same oluke, a padanje ledenica ili čitavih oluka može prouzrokovati štetu na imovini koja se nalazi u blizini, ili još gore, može uzrokovati povrede kod ljudi koji se mogu zateći u blizini. Zaštita oluka od snega i leda obezbeđuje njihovu funkcionalnost i bezbednost. Termostat ETR se lako podešava, a LED indikatori pomažu u podešavanju tačnih temperatura.

KARAKTERISTIKE

ETR je elektronski on/off termostat sa kontrolom temperature pomoću NTC senzora. Temperaturna razlika je fiksna 0,4°C. Crvena LED lampica pokazuje kada je grejanje uključeno.
ETR je dizajniran da kontroliše emisiju toplote unutar kritičnog temperaturnog opsega. Time se postiže bezbedno odmrzavanje uz minimalnu potrošnju električne energije.

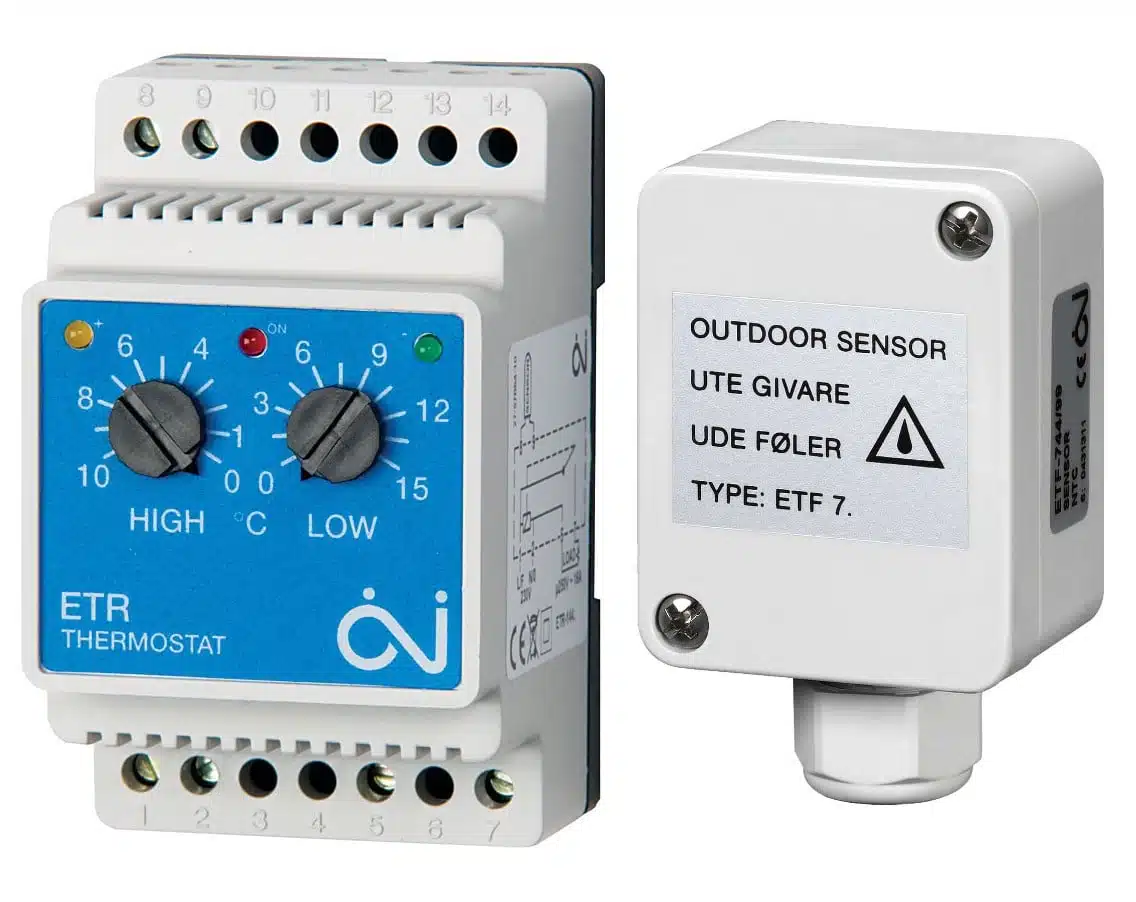

ETR se povezuje sa spoljašnjim temperaturnim senzorom. Kada se koristi, na primer, za odleđivanje oluka, spoljašnji senzor se postavlja ispod krovne strehe.

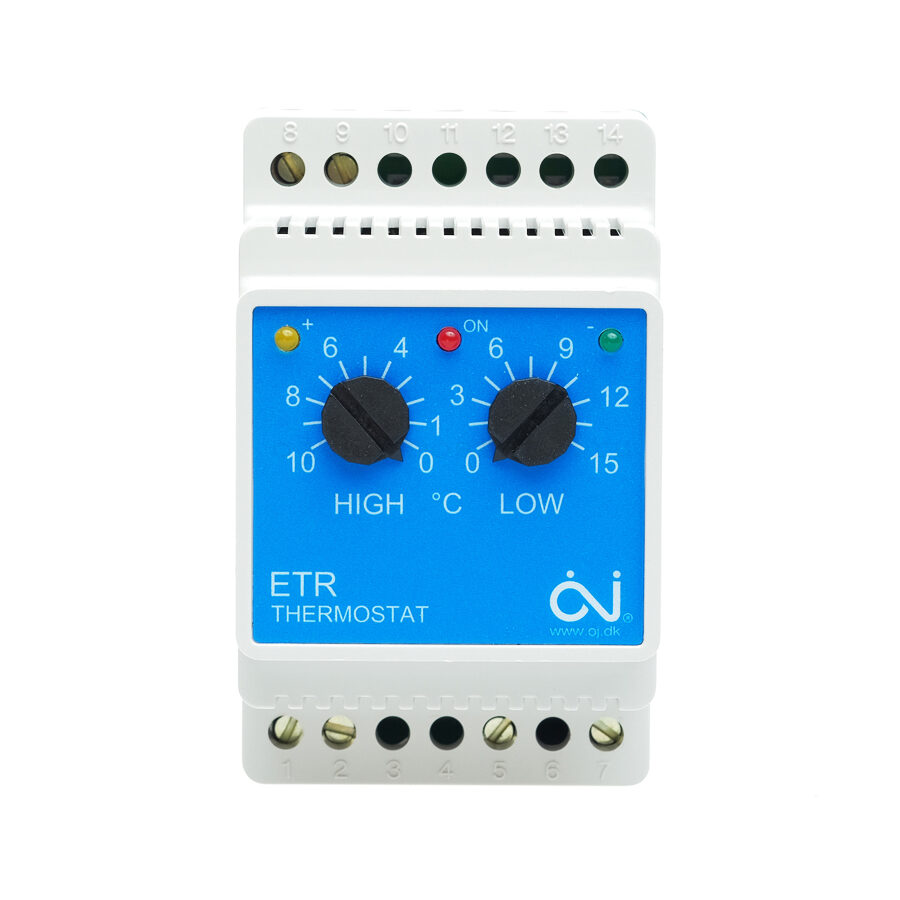

Pomoću dva dugmeta za podešavanje podešavaju se temperature „HIGH“ – viša i „LOW“ – niža. Tri svetleće diode pokazuju stvarno stanje (pogledajte odeljak „PODEŠAVANJE SISTEMA“). Da bi se postigao najbolji mogući rezultat, poželjno je da svaka krovna površina ima svoj zaseban sistem. Termostat ETR je predviđen za montažu na standardnu šinu 35mm. Termostat ETR se izrađuje u 4 varijante:

1. Termostat ETR-1441A : 230V, 16A, 1NO, Vt=0…+10°C, Nt=0…-15°C, bez senzora
2. Termostat ETR/F-1441A : 230V, 16A, 1NO, Vt=0…+10°C, Nt=0…-15°C, senzor ETR-144/99 10m
3. Termostat ETR/F-1441P : 230V, 10A, 1CO suvi relej Vt=0°…+10°C, Nt=0°…-10°C, senzor ETR-144/99 10m
4. Termostat ETR/F-1447A : 230V, 16A, 1NO Vt=0°…+10°C, Nt=0°…-15°C, DIN šina, senzor ETF-744/99
5. Termostat ETR/F-1447P : 230V, 10A, 1CO suvi relej Vt=0°…+10°C, Nt=0°…-10°C, senzor ETF-744/99

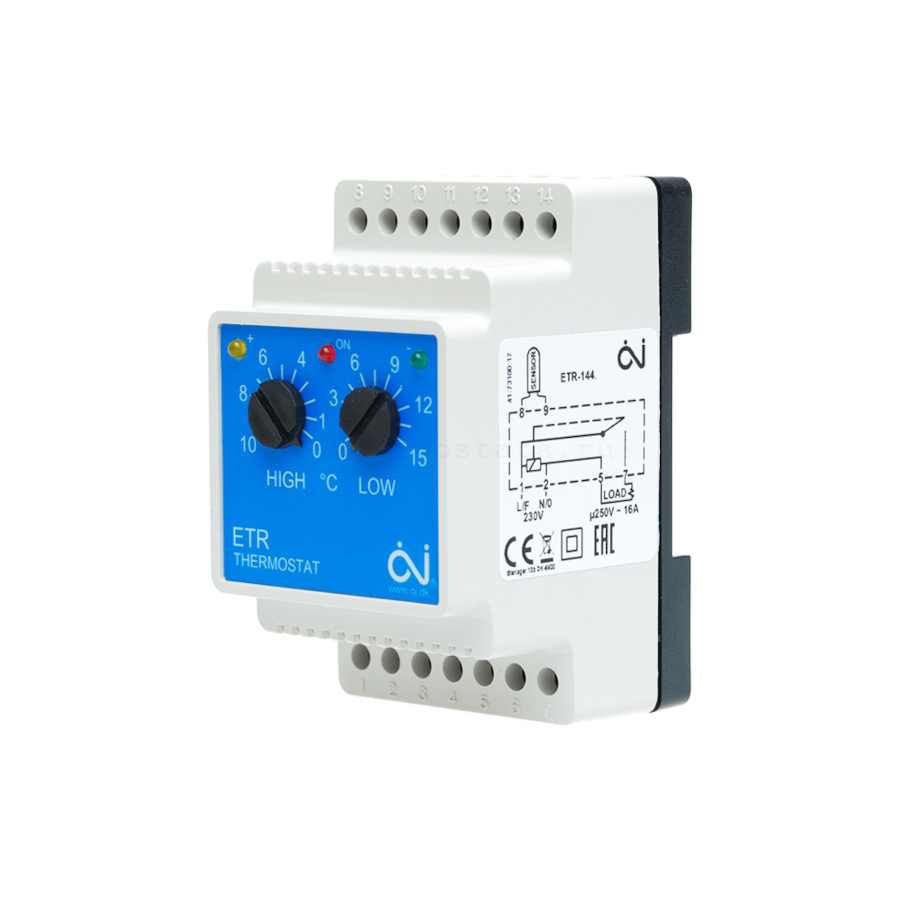

INSTALACIJA

ETR je predvidžen za montažu na DIN šinu i stoga se lako može podesiti. Kablovi do spoljašnjeg senzora se mogu produžiti do 50 m posebnim kablovima. Dva provodnika u višežilnom kablu, koji što se koristi za napajanje sistema grejanja, ne bi trebalo da se koriste za povezivanje senzora. Takođe nije dobro da se kabl senzora postavlja paralelno sa drugim kablovima za napajanje, jer se mogu pojaviti induktivni signali koji mogu poremetiti funkciju termostata. Najbolja instalacija se postiže posebnim kablom od termostata do spoljašnjeg senzora.

PODEŠAVANJE SISTEMA

Sistem je montiran kako je prikazano na dijagramu povezivanja. „HIGH“ je podešeno, na primer, na +2°, a „LOW“ na -2°C. Kada se formiraju ledenice, posmatrajte koja od tri svetleće diode svetli na termostatu:
– Ako se upali zelena dioda, okrenite „LOW“ na nižu vrijednost, sve dok se ne upali crvena dioda.
– Ako se upali žuta svetleća dioda, okrenite „HIGH“ na višu vrednost dok se ne upali crvena svetlosna dioda.

Nakon nekoliko finih podešavanja postiže se ispravno podešavanje koje će obezbediti da se ledenice ne stvaraju, bez obzira na vremenske uslove. Sistem će se nakon toga pobrinuti za sebe uz minimalnu potrošnju električne energije.
Važno: Ukoliko se ledenice formiraju dok crvena dioda svetli, instalirana snaga grejača je premala ili je potpuno isključena.
