Strujna klešta PAN 3000A+

Strujna klešta PAN 3000A+ iz PROFI linije proizvoda kompanije PANCONTROL su fleksibilna strujna klešta za merenje naizmeničnih struja do 3000A. Koriste se za merenje jednosmernog i naizmeničnog napona, naizmenične struje, otpora i učestanosti. Dodatna korisna funkcija je ispitivanje kontinuiteta. Uz strujna klešta se isporučuju dve ispitne pipalice. PAN 3000A+ ima funkciju automatskog izbora merene veličine, automatski izbor opsega, automatsko isključivanje, zadržavanje podataka i praktičnu LED lampu za rad u slabo osvetljenim prostorima. LED ekran ima rezoluciju od 5999 cifara i pozadinsko osvetljenje koje se može uključiti kod rada u slabo vidljivim uslovima.

Dodatna funkcija je merenje stvarne efektivne vrednosti (TRUE RMS), čak i za nesinosoidne signale, kao što su signali kod impulsnih napajanja i frekventnih pretvarača.

MERENJE STRUJE

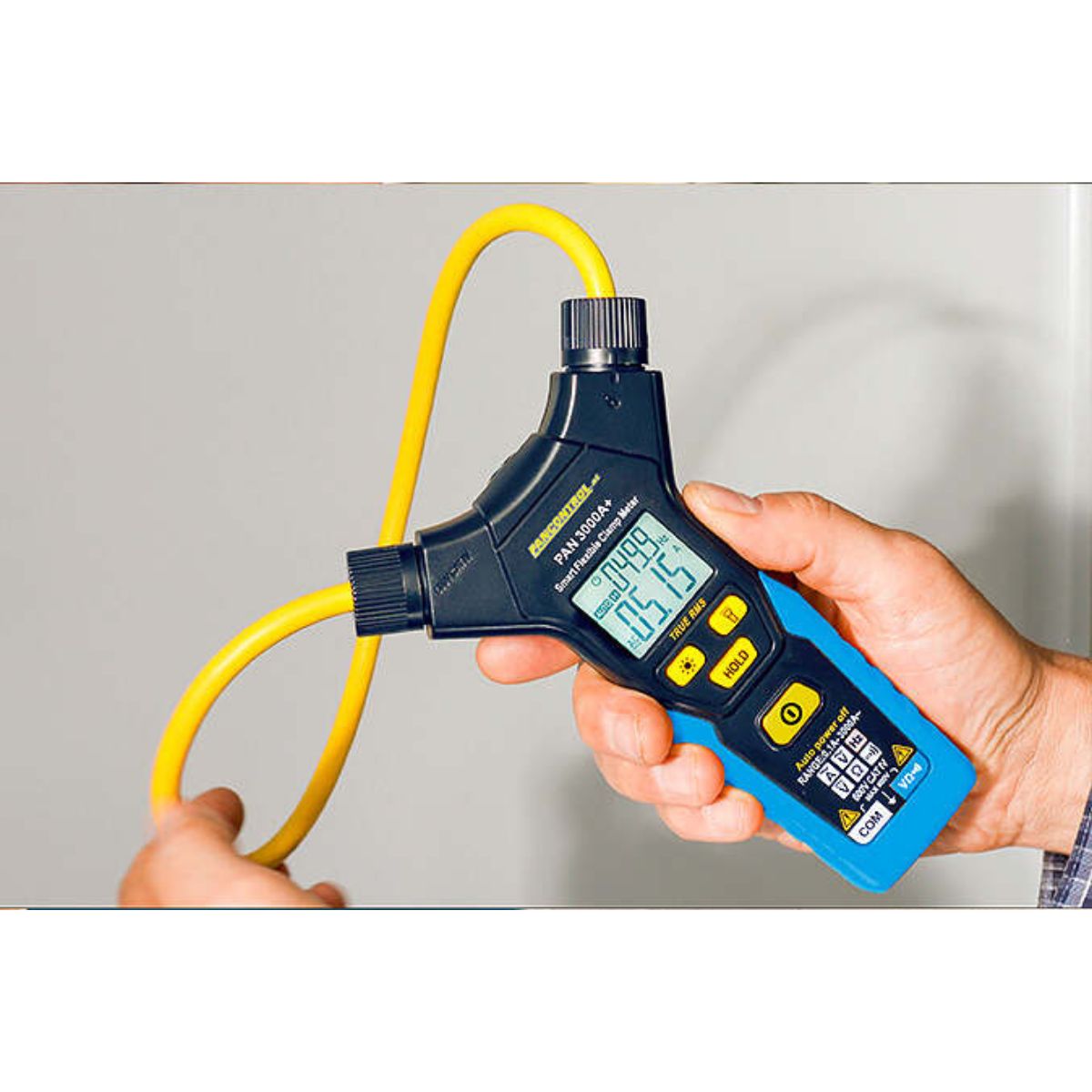

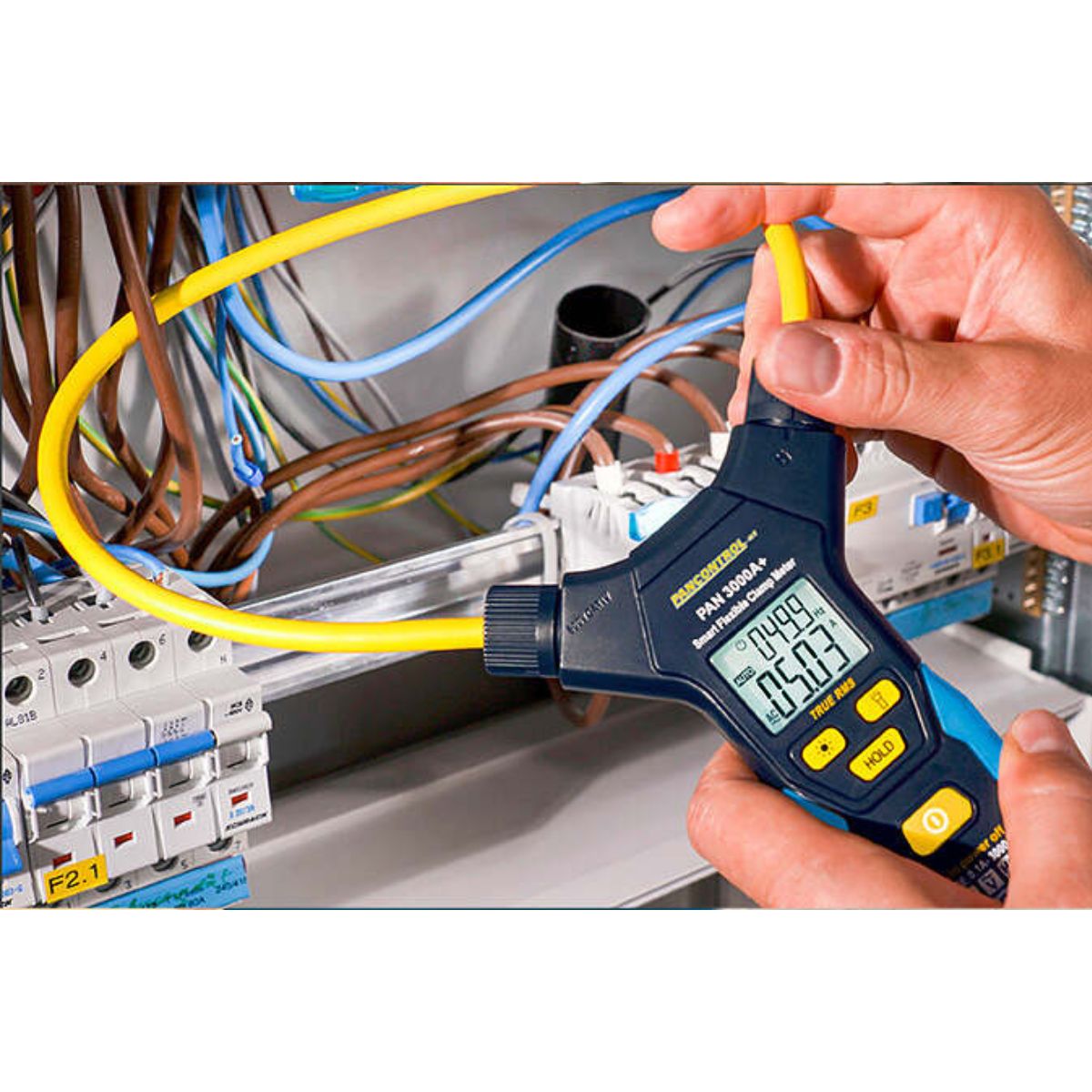

PAN 3000A+ se može koristiti za merenje naizmenične struje u opsegu 10mA – 3000A AC. Fleksibilna strujna klešta imaju savitljivi provodnik koji se na jednom kraju zabravljuje u uređaj. Na taj način je moguće obuhvatiti provodnike velikog preseka ili provodnike koji su na nepristupačnim mestima (npr. unutar elektro ormana).

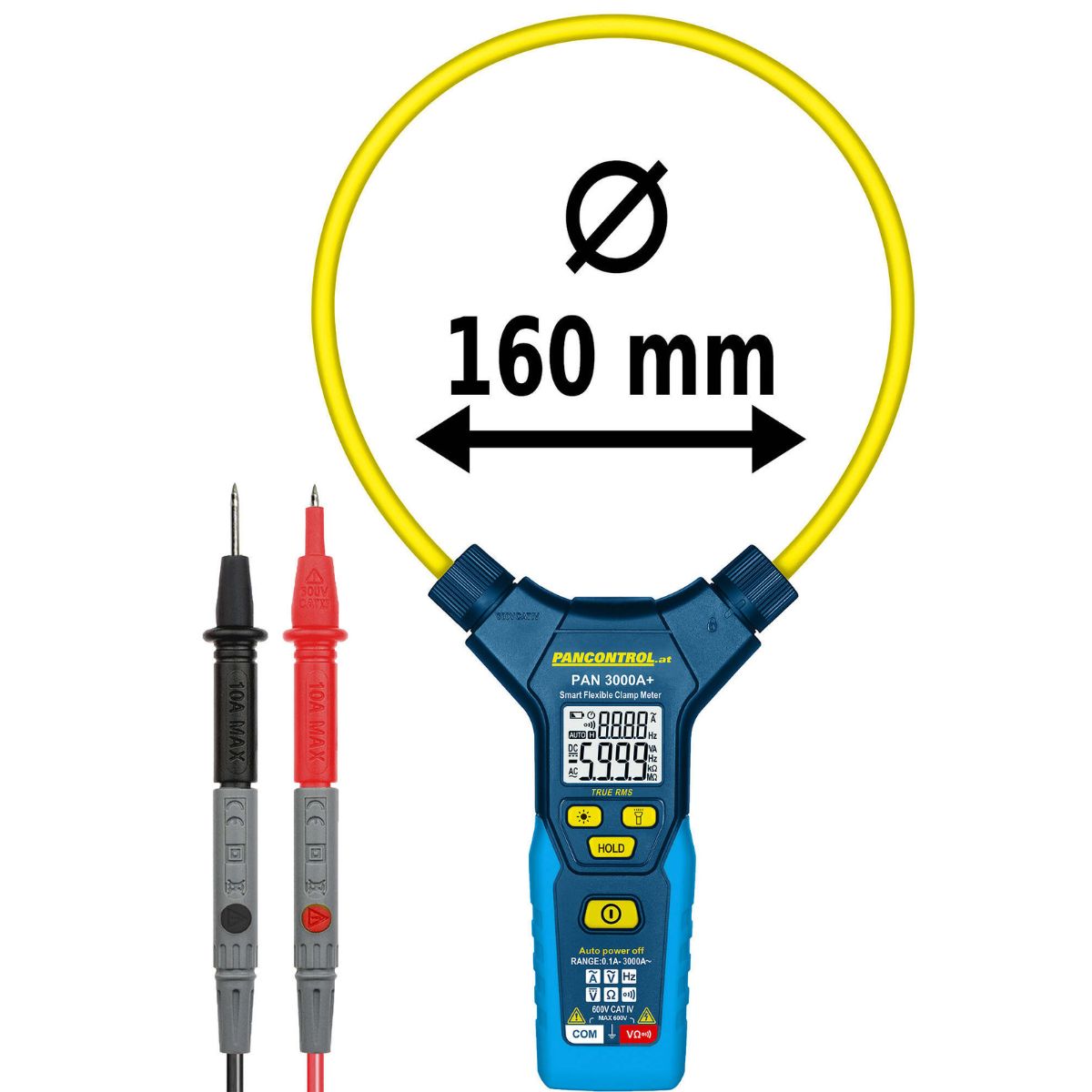

Prilikom merenja potrebno je da uključite strujna klešta i obuhvatite provodnik čiju struju merite. Strujna klešta PAN 3000A+ imaju automatski izbor merene veličine i automatski izbor opsega merenja. Na ekranu se prikazuje tačna izmerena vrednost, a može se zadržati radi naknadne obrade ili zapisivanja pritiskom na dugme “ HOLD “ (zadrži).  Rezolucija prikaza merene struje iznosi samo 10mA. Maksimalni otvor strujnih klešta iznosi 160mm.

Prilikom merenja naizmenične struje, na gornjem delu ekranu će se prikazati izmerena vrednost učestanosti.

MERENJE NAPONA

Strujna klešta PAN 3000A+ se koristite za merenje naizmeničnog i jednosmernog napona u opsegu 1mV – 600V AC/DC. Prilikom merenja potrebno je samo da uključite uređaj, a on će automatski prepoznati vrstu napona i izabrati odgovarajući opseg merenja. Na ekranu se prikazuje tačna izmerena vrednost, a može se zadržati radi naknadne obrade ili zapisivanja pritiskom na dugme “ HOLD “ (zadrži).  Rezolucija prikaza merenog napona iznosi samo 1mV.
Prilikom merenja naizmeničnog napona, na ekranu će se ispisati izmerena vrednost učestanosti.

Kod merenja jednosmernog napona na ekranu se prikazuje merena vrednost. Polaritet jednosmernog napona se određuje na osnovu pola koji se dodiruje crvenom pipalicom (“ + “ pol uređaja). Ukoliko se ispred izmerene vrednosti napona pojavi prefiks “ – “ , znači da se negativan pol dodiruje crvenom ispitnom pipalicom.

MERENJE UČESTANOSTI

Strujna klešta PAN 3000A+ se koriste merenje učestanosti u opsegu od 0.1Hz – 10kHz. Prilikom merenja naizmeničnog napona ili struje na ekranu urađaja će se iznad merene vrednosti napona ili stuje prikazati vrednost učestanosti.

ISPITIVANJE KONTINUITETA

Strujna klešta PAN 3000A+ mogu ispitivati kontinuitet odnosno provodnost. Do vrednosti otpora < 50 Ω uređaj će se oglasiti zvučno. Za ovu primenu dovoljno je samo uključiti uređaj, a on će automatski prikazati funkciju. Ova funkcija može se koristiti za ispitivanje provodnosti ili kratke veze u strujnom kolu, testiranje topljivih osigurača i slično. Ukoliko je strujno kolo otvoreno na ekranu će se prikazati  “ OL “ . Ova funkcija može se koristiti za ispitivanje provodnosti ili kratke veze u strujnom kolu, testiranje topljivih osigurača i slično.

MERENJE OTPORA

Strujna klešta PAN 3000A+ mogu meriti otpor u opsegu 1 Ω – 6 MΩ. Prilikom merenja otpora potrebno je uključiti strujna klešta, a uređaj će automatski odabrati odgovarajući domašaj. Uređaj PAN 3000A+ će se za vrednosti otpora < 50 Ω oglasiti zvučno. Izmerene vrednosti otpora prikazuju se na LCD ekranu uređaja, a mogu se zadržati radi naknadne obrade ili zapisivanja pritiskom na dugme “ HOLD “ (zadrži).

Merni uređaji PANCONTROL nude brojne mogućnosti za ispitivanje i merenje širokog spektra električnih instalacija. Porodica strujnih klešta uključuje različite uređaje koji poseduju korisne dodatne funkcije i na taj način ispunjavaju individualne zahteve svojih korisnika.
