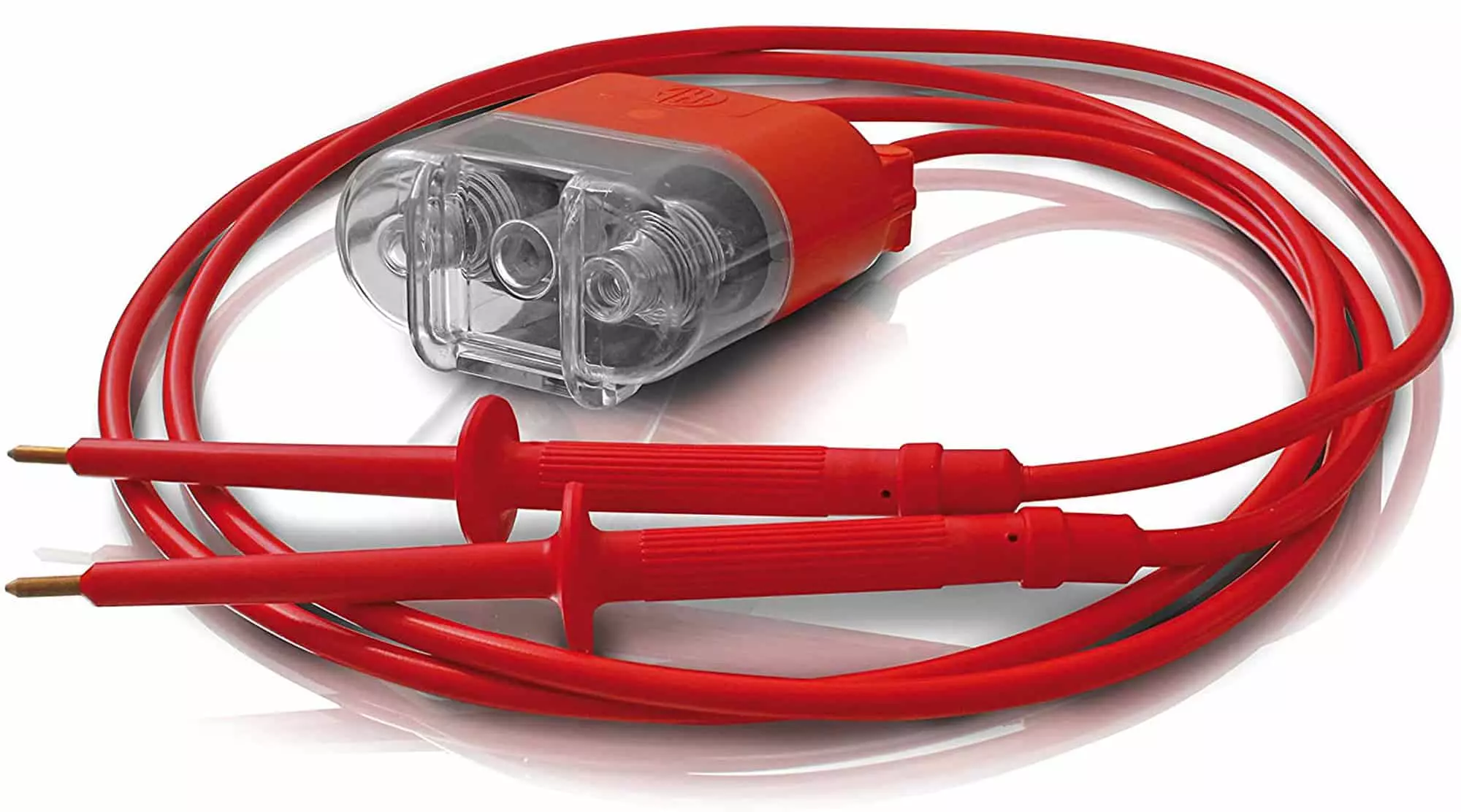

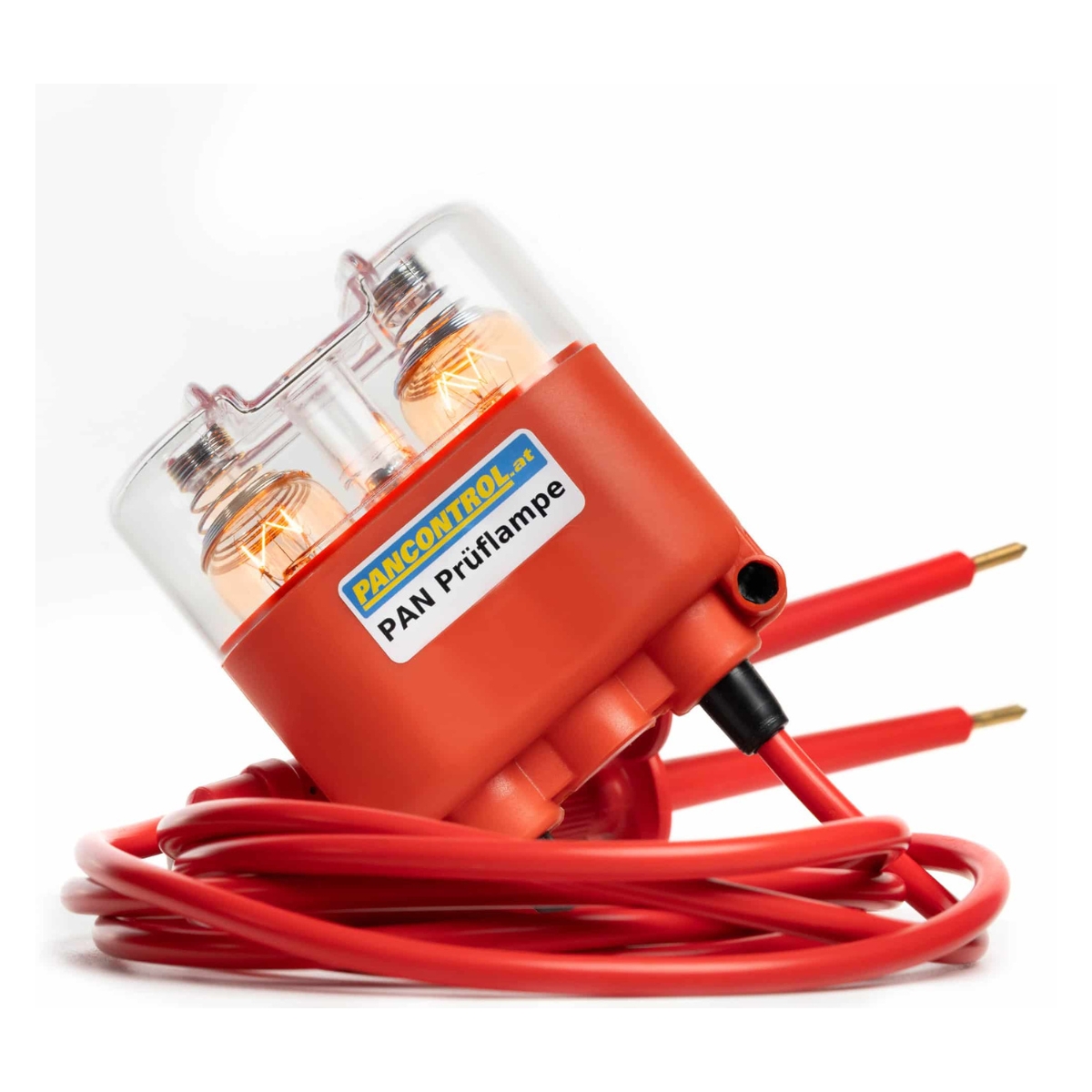

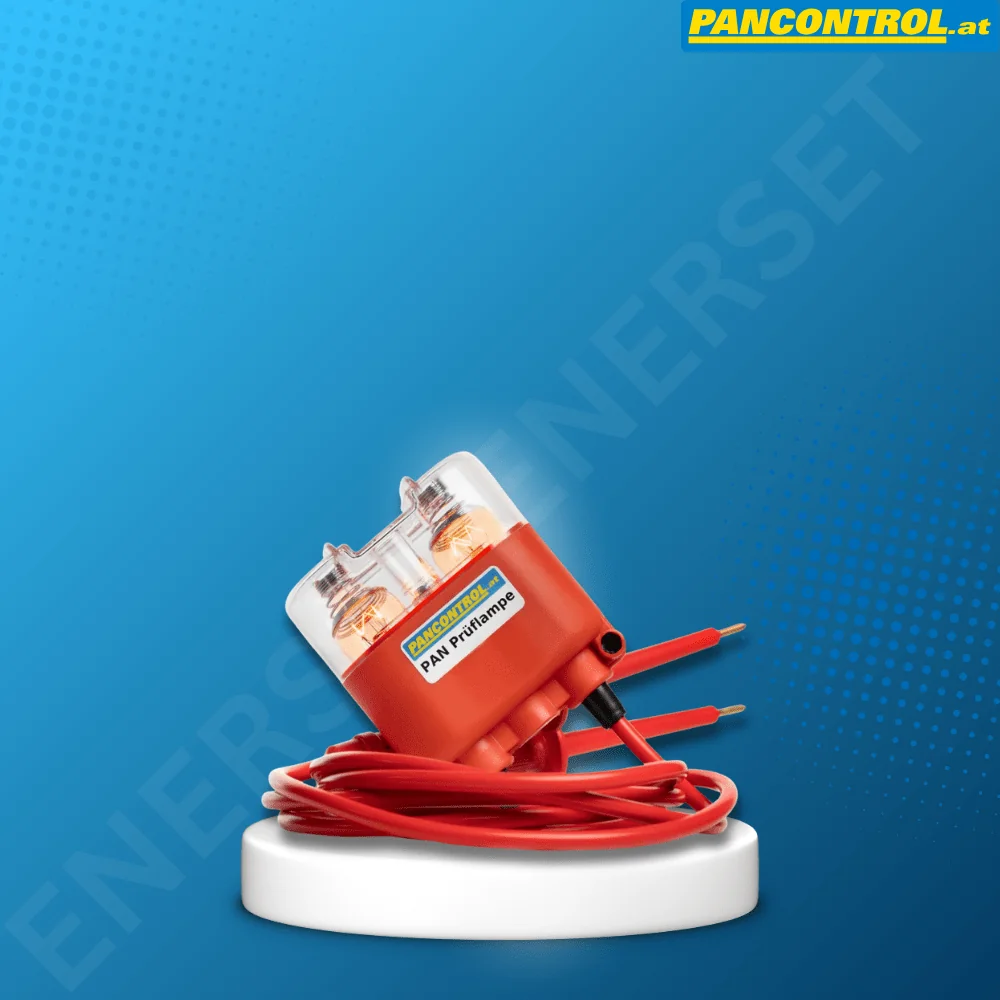

Ispitna lampa PAN Prüflampe
→ Tradicionalna ispitna lampa.
→ Za napone u opsegu 100V – 500V AC/DC.
→ Određivanje napona pomoću dve sijalice 15W.
→ Moguće testiranje rada ZUDS uređaja (FID).
→ Praktična kopča za košulju ili opasač.
→ Klasa merenja CAT III 600 V.

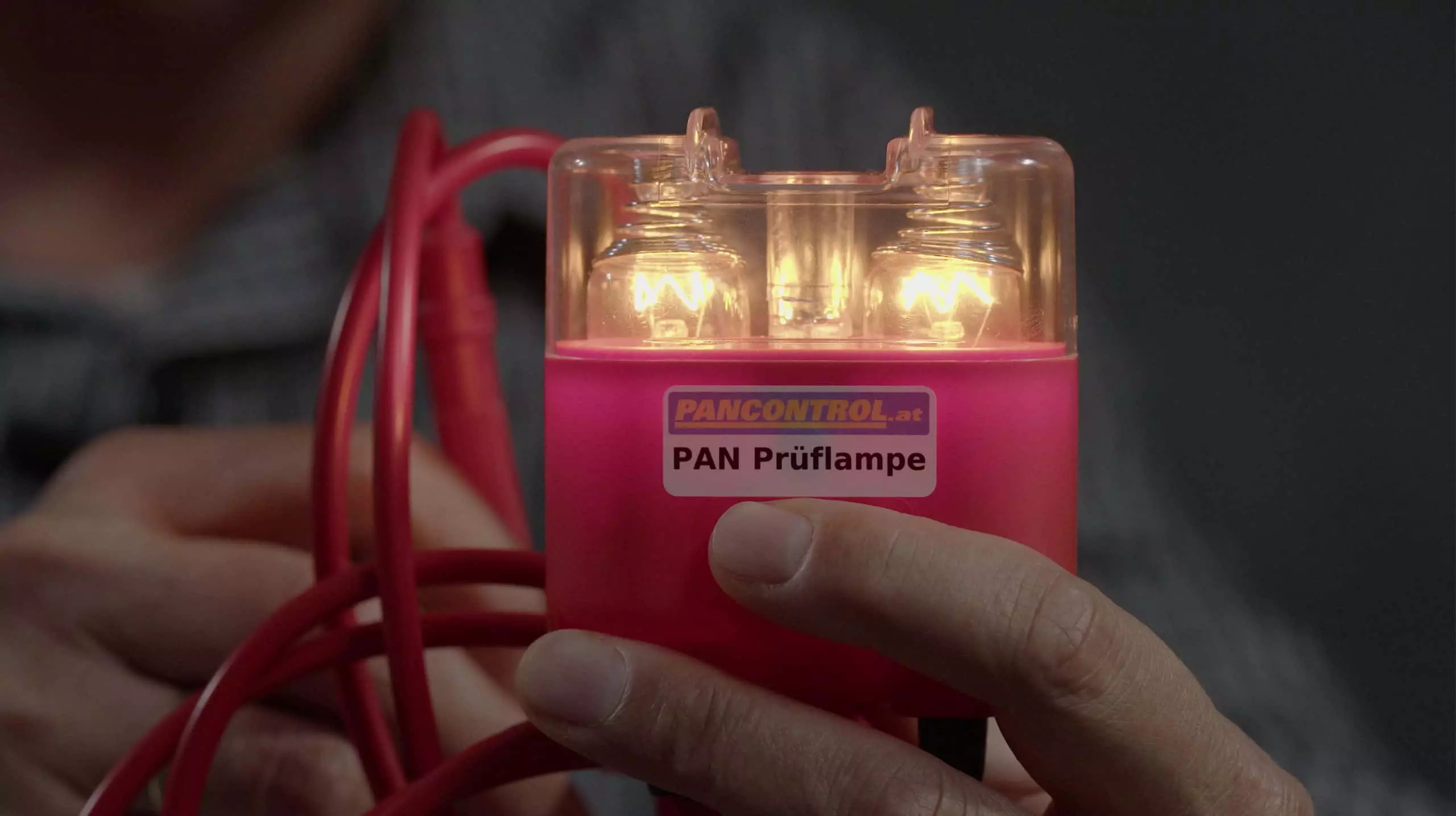

PAN Prüflampe je stara dobra ispitna lampa za ispitivanje napona. Dokazana u upotrebi decenijama i popularna kod generacija električara. Ne zahteva baterije i uvek je spremna za upotrebu. Koristi se za ispitivanje naizmeničnih i jednosmernih napona u opsegu 100V – 500V. Ispitna lampa je pogodna za razlikovanje između faznog i međufaznog napona u trofaznim distributivnim sistemima. Korišćenje ispitivača je jednostavno. Kada se ispitne pipalice postave između faznog i nultog vodiča, ispitna lampa dolazi pod fazni napon i sijalice se upale. U slučaju dodirivanja između dve faze, ispitna lampa dolazi pod linijski napon i sijalice sijaju punim intenzitetom. Na ovaj način korisnik lako razlikuje napon od 230V i 400V.

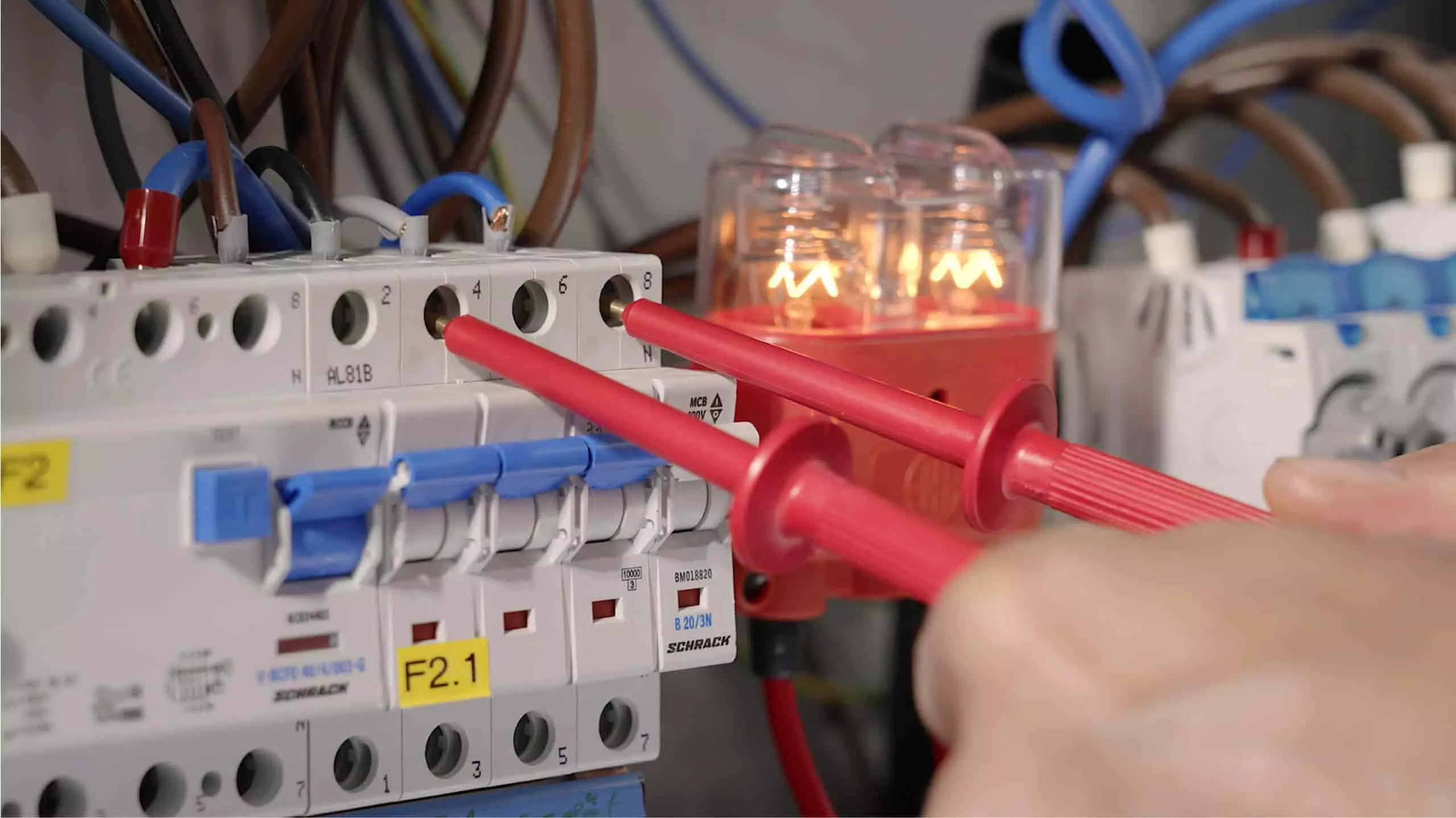

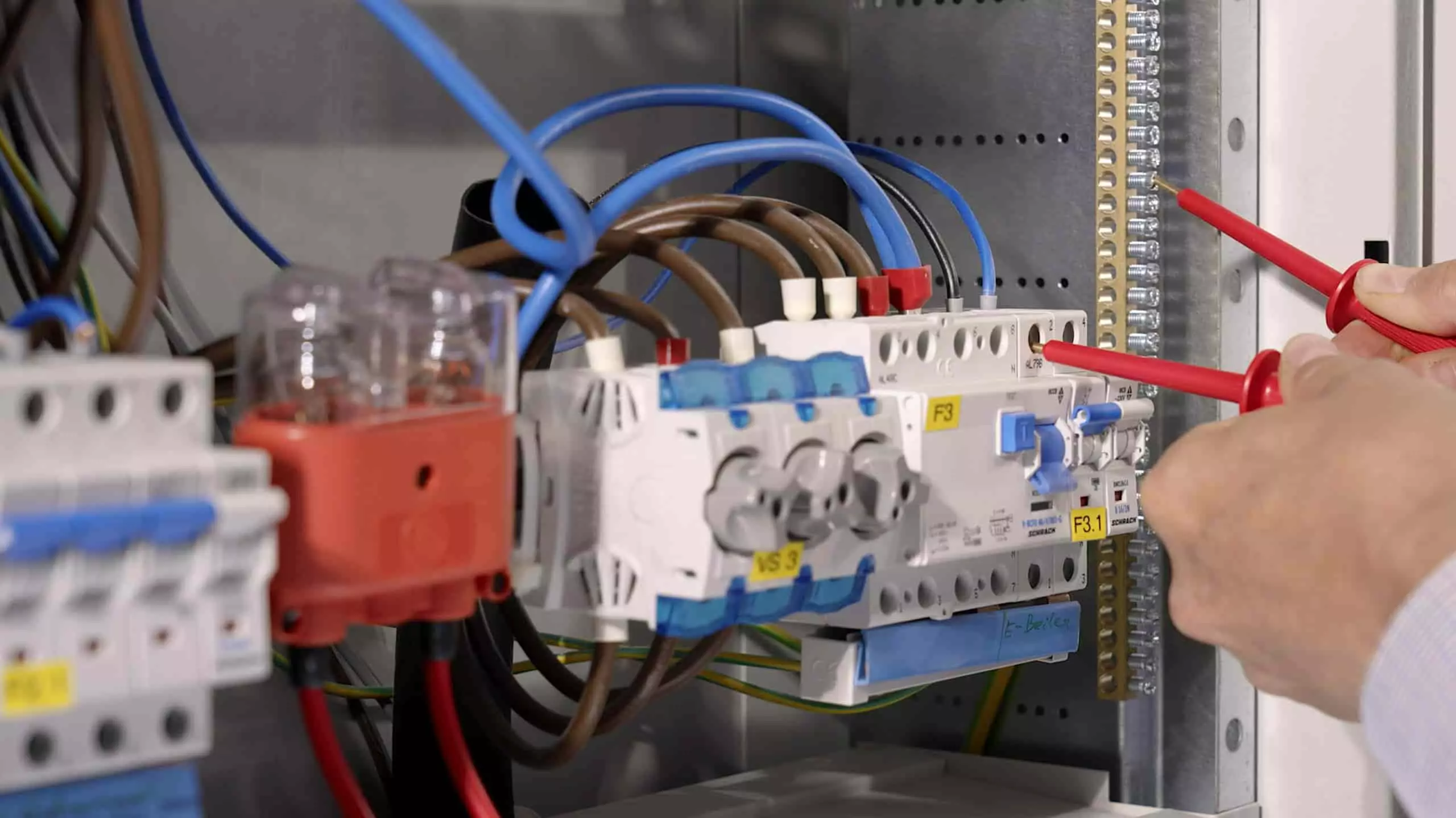

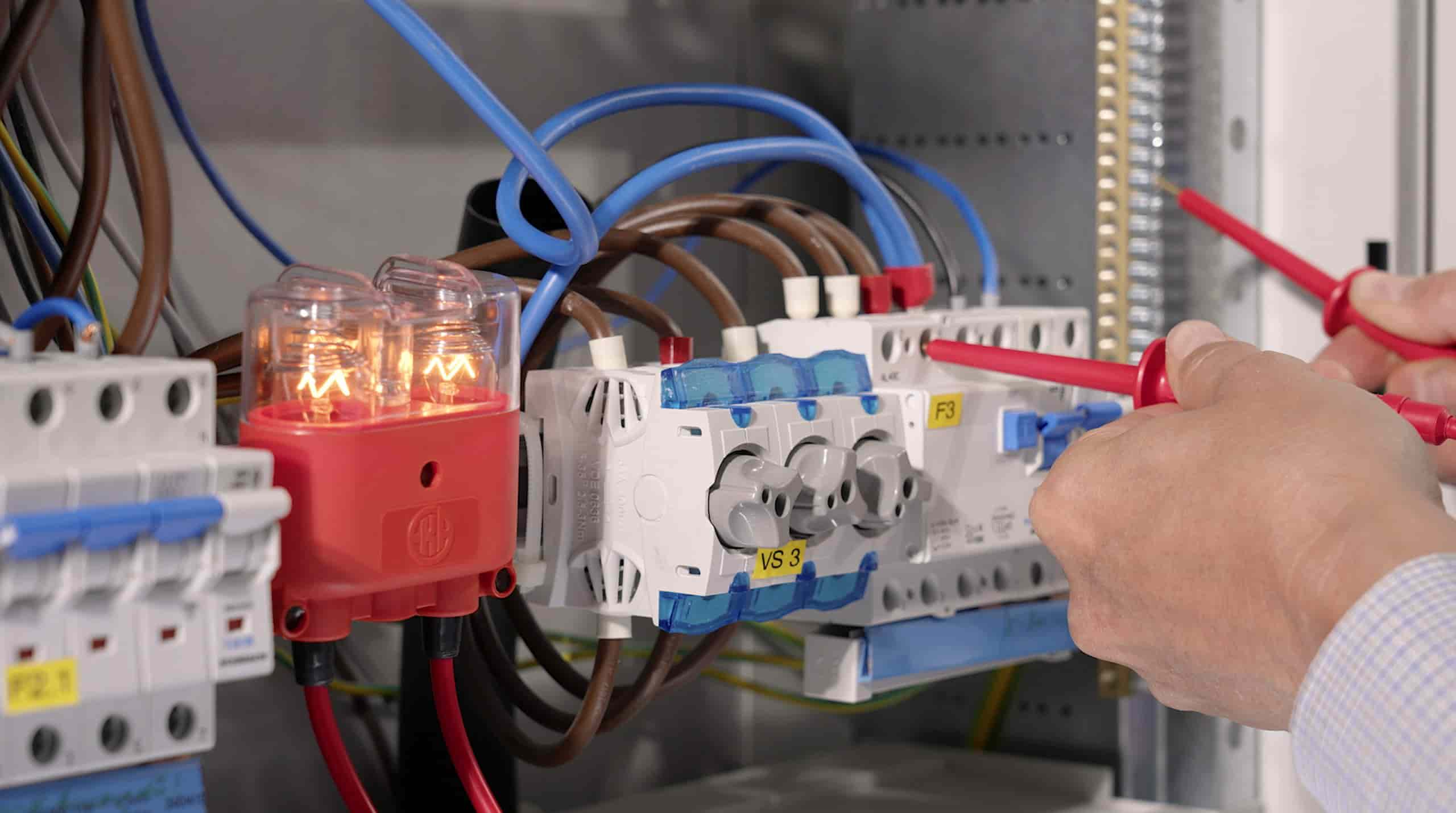

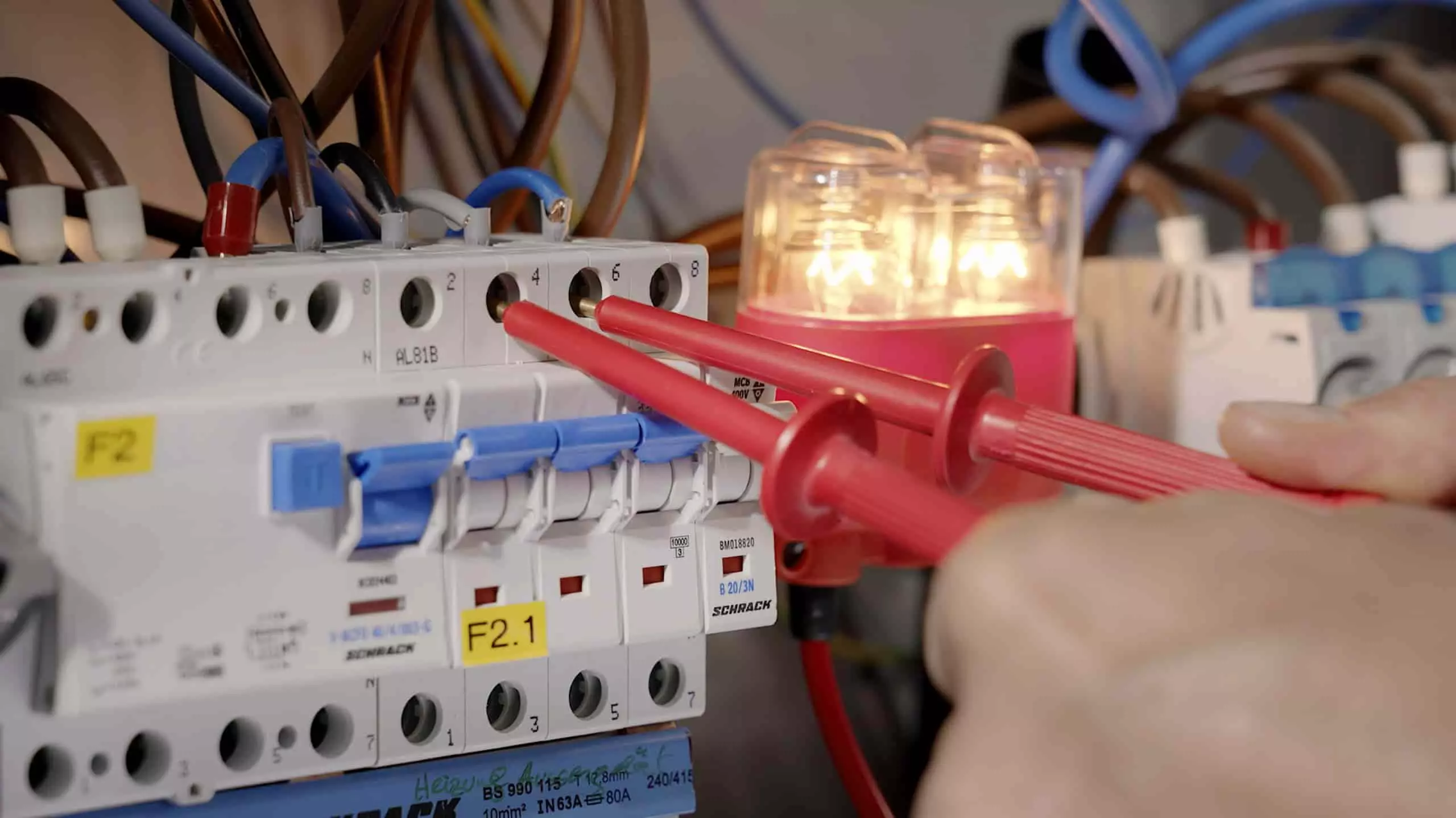

Kod ispitivanja napona prema uzemljenju postoje dva načina. Postavljanjem ispitnih pipalica između šine za uzemljenje i faznog provodnika ispred prekidača (FID sklopka), ispitna lampa dolazi pod fazni napon i sijalice se pale. Ukoliko, međutim, postavimo pipalice izmešu uzemljenja i faznog provodnika iza prekidača (FID sklopke) kroz uređaj će proteći struja P=U×I↔I=(15W+15W)/230V=30W/230V=0,130A. Ova struja je veća od diferencijalne struje ZUDS uređaja u kućnim instalacijama (obično 30mA) i izazvaće okidanje FID sklopke. Na ovaj način se praktično može vršiti testiranje neprekidnosti uzemljenja i ispravnost FID sklopke.
Ispitna lampa PAN Prüflampe može se koristiti za ispitivanje jednosmernih napona u opsegu 100V – 500V. Kod električnih vozila nalazi primenu u ispitivanju prisustva jednosmernog napona na priključnim kablovima. Za ovu primenu, iz sigurnosnih razloga, uklanjanje izolacijonih kapa treba da vrši samo obučeno lice.

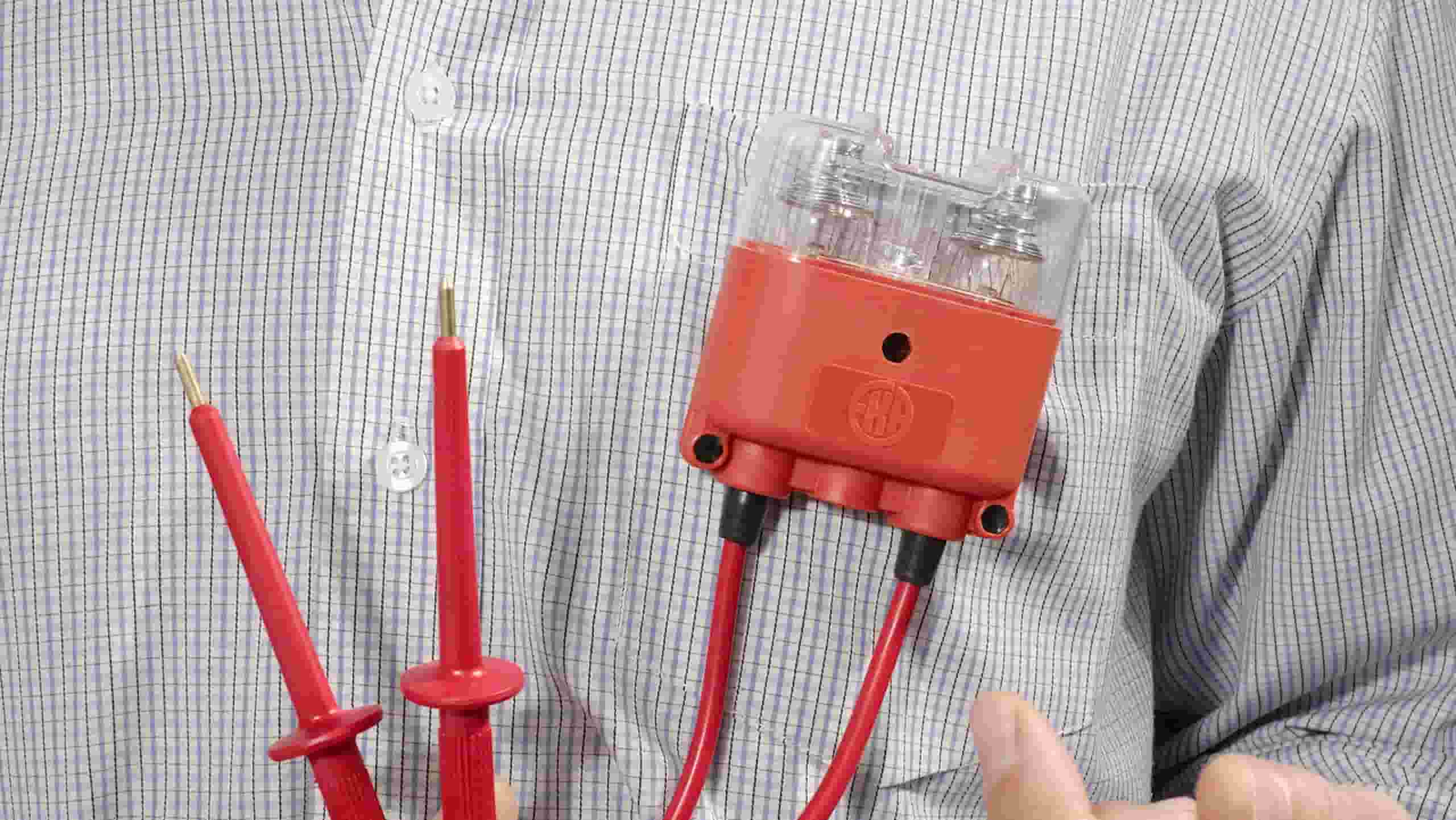

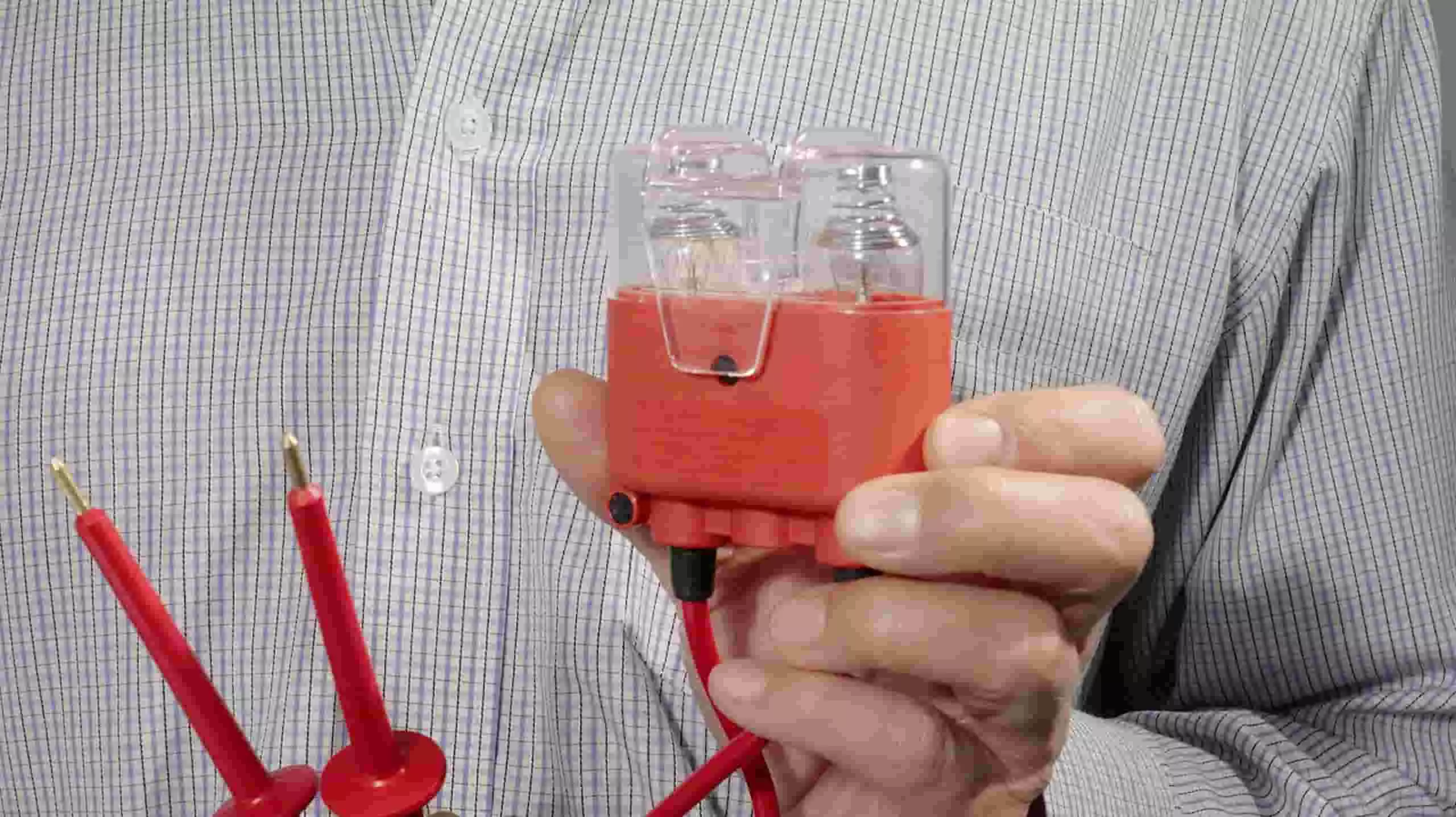

Ispitna lampa poseduje zgodnu kopču za kačenje na košulju, opasač ili unutar razvodnog ormana. Na ovaj način ruke su potpuno slobodne za izvođenje ispitivanja.
Merni uređaji PANCONTROL nude brojne mogućnosti za ispitivanje i merenje širokog spektra električnih instalacija. Porodica proizvoda za ispitivanje napona uključuje različite uređaje koji poseduju različite dodatne funkcije i na taj način ispunjavaju individualne zahteve svojih korisnika.
| Tip uređaja | Ispitivač napona 2 – polni |
| Naizmenični napon | 100V – 500V |
| Jednosmerni napon | 100V – 500V |
| Boja | Crvena |
| Materijal | ABS |
| Dimenzije | 95x73x39mm |
| Dodatne funkcije | Test FID sklopke |
| Dostupan pribor | Zamenska sijalica |
| Baterija | Nije potrebna |
| Težina | 0,270 kg |
| Pakovanje | 1/40 |
| Kategorija merenja | CAT III 600V |
| Vrsta proizvoda | Ispitivač napona |
| Model | PAN Prüflampe |
| Zemlja porekla | Austrija |
| Zemlja uvoza | Austrija |
| Proizvođač | PANCONTROL |
