Ispitivač priključnice PAN Socket-Tester FI

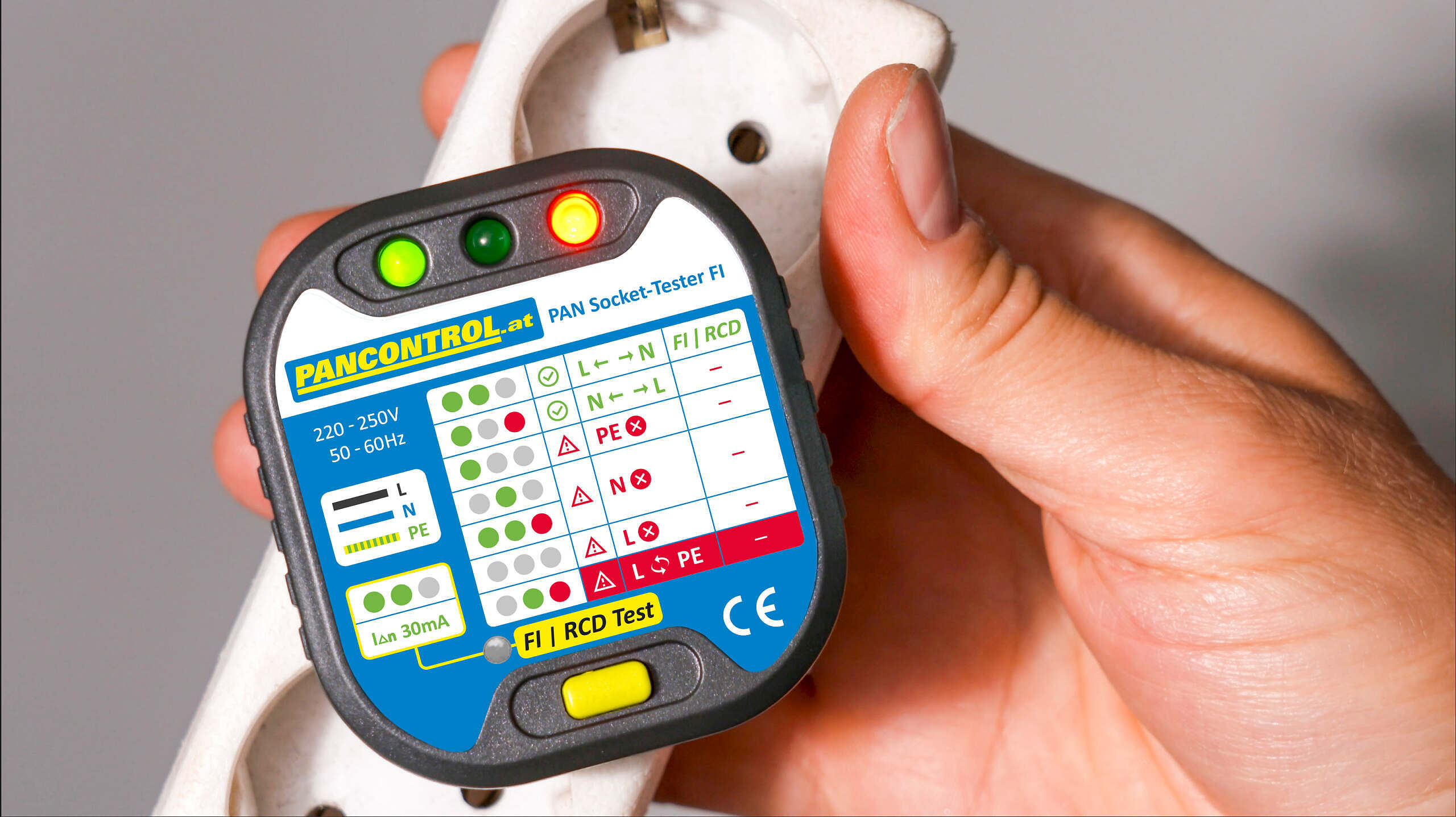

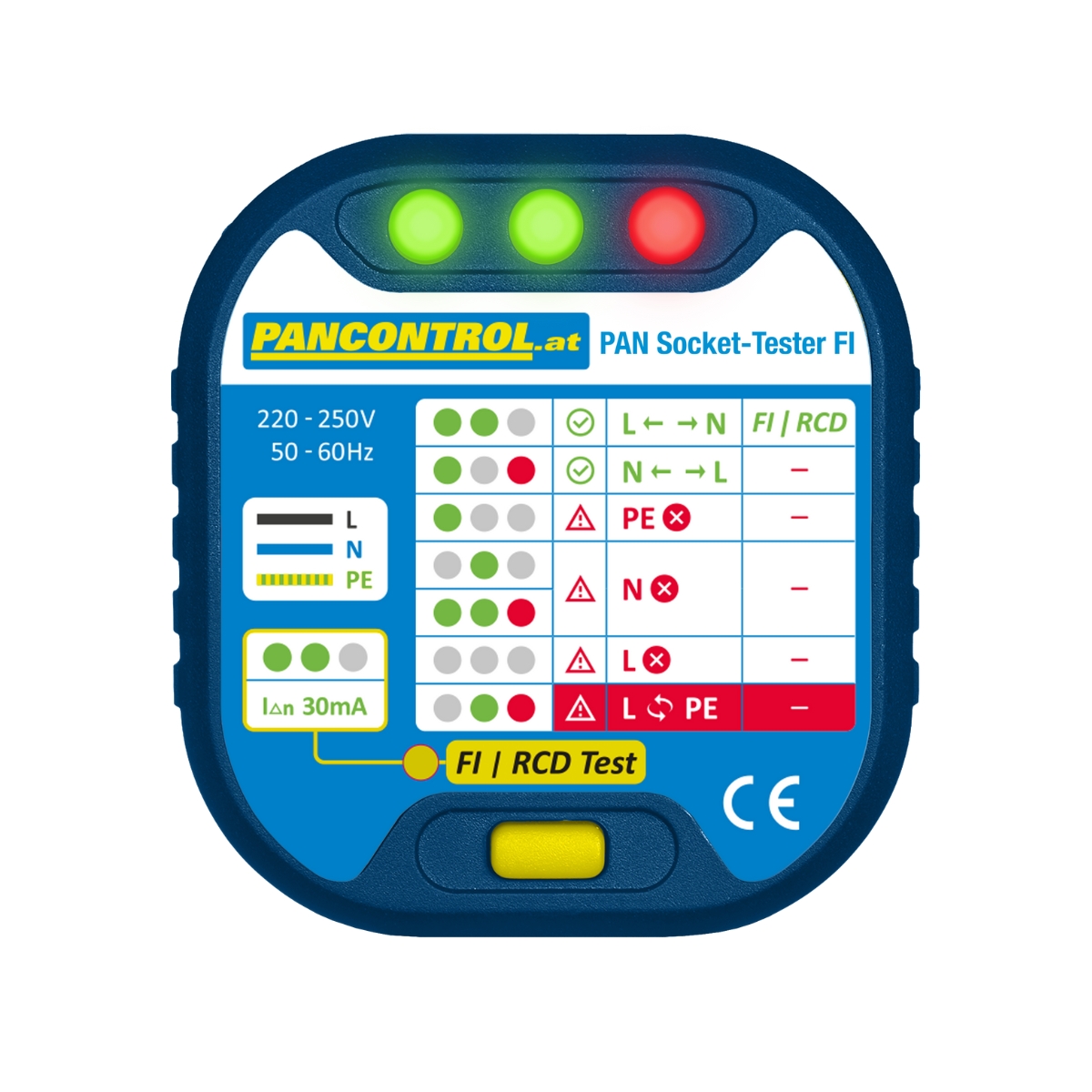

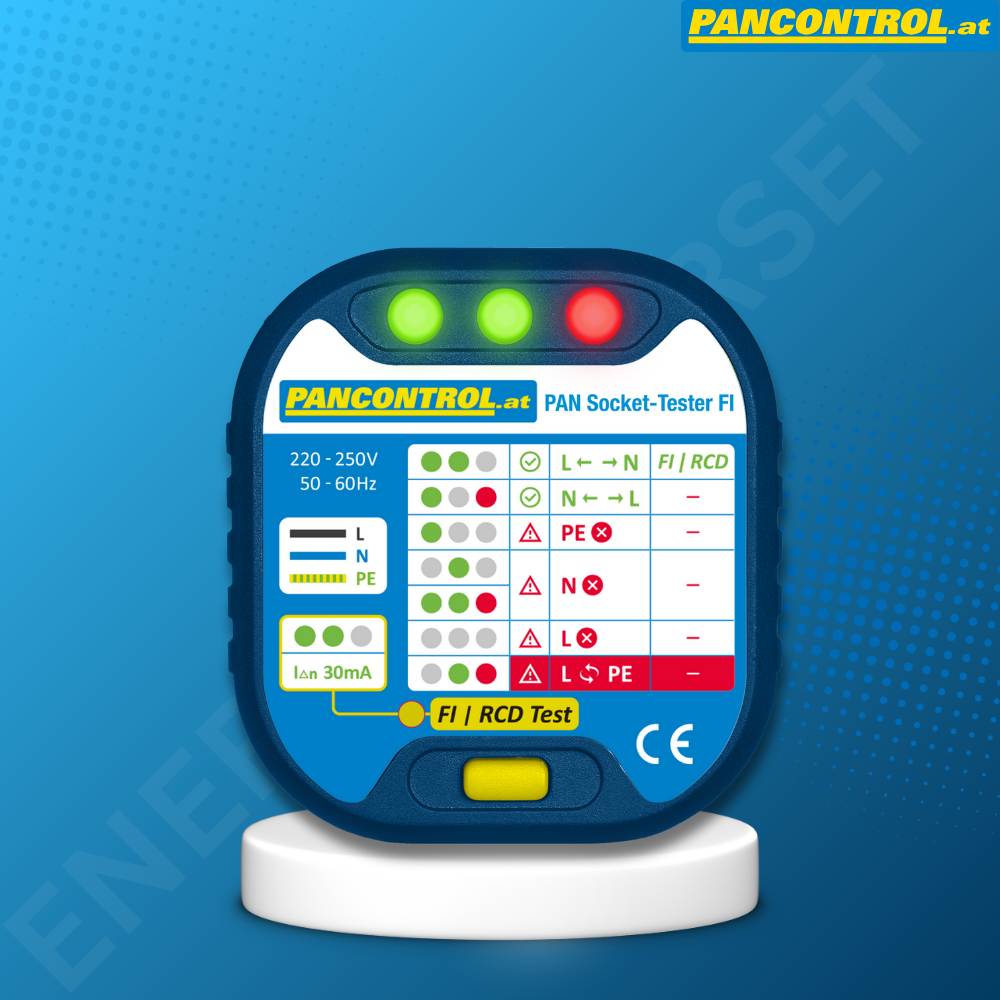

PAN Socket-Tester FI  je višenamenski ispitivač priključnice u kompaktnom dizajnu. Uređaj je predviđen za uključivanje u priključnicu 230V. Poseduje tri LED diode : 2 zelene i crvenu LED diodu pomoću kojih se prikazuje stanje ispravnosti priključnice. Određenom kombinacijom svetlećih LED dioda se signalizira ispravnost ili potencijalni kvarovi kod priključnica. Ispitivač priključnice poseduje taster koji služi za testiranje FID sklopke.

POLOŽAJ FAZNOG I NULTOG PROVODNIKA

Prilikom uključivanja ispitivač priključnice PAN Socket-Tester FI označava položaj L i N provodnika u priključnici. Ukoliko je neutralni provodnik levo, a fazni provodnik desno svetleće prve dve zelene LED diode. U ovom položaju moguće je izvesti test okidanja FID sklopke pritiskom na taster na uređaju. Ukoliko je neutralni provodnik desno, a fazni levo svetleće leva zelena LED dioda i crvena LED dioda. U ovom položaju nije moguće izvesti test okidanja FID sklopke.

DETEKCIJA PREKIDA L, N ili PE voda

Određenom kombinacijom LED dioda se može ustanoviti prekid jednog od vodova na priključnici. Pre pristupa ispitivanju priključnice proveriti da li je osigurač uključen za ovaj strujni krug.

⇒ Ukoliko sve tri LED diode ostanu neosvetljene to znači da je fazni provodnik (“ L „) u prekidu, ili utičnica nije pod naponom. Pre donošenja zaključka o prekidu faznog provodnika poželjno je ispitati kontakte unutar priključnice jednofaznim ispitivačem napona.

⇒ Za prekid nultog provodnika (“ N „) postoje dve kombinacije LED dioda koje to signaliziraju: Svetli samo druga LED dioda (zelena) ili svetle sve tri LED diode. Ovo stanje priključnice je potencionalno opasno jer moće izazavati povećenje napona na uređajima koji su priključeni na ovaj strujni krug.

⇒ Prekid zaštitnog voda (“ PE „) ispitivač priključnica signalizira tako što svetli samo leva LED dioda (zelena). Kod ovog stanja, zbog prekida zaštitnog voda nije moguće izvesti test okidanja FID sklopke.

UKRŠTANJE PROVODNIKA

Ispitivač priključnice PAN Socket-Tester FI detektuje potencijalnu zamenu položaja faznog provodnika (“ L „) sa zaštitnim vodom (“ PE „). Ovo je stanje priključnice je posledica greške u povezivanju unutar priključnice, razvodne kutije ili razvodnog ormana. Posledice mogu biti opasne po korisnika. Kod uređaja sa metalnim kućištem njihovo kućište dolazi pod fazni napon (230V) prema zemlji. Ovo stanje će ispitivač priključnice detektovati tako što svetle druga zelena LED dioda i crvena LED dioda.

TEST FID SKLOPKE

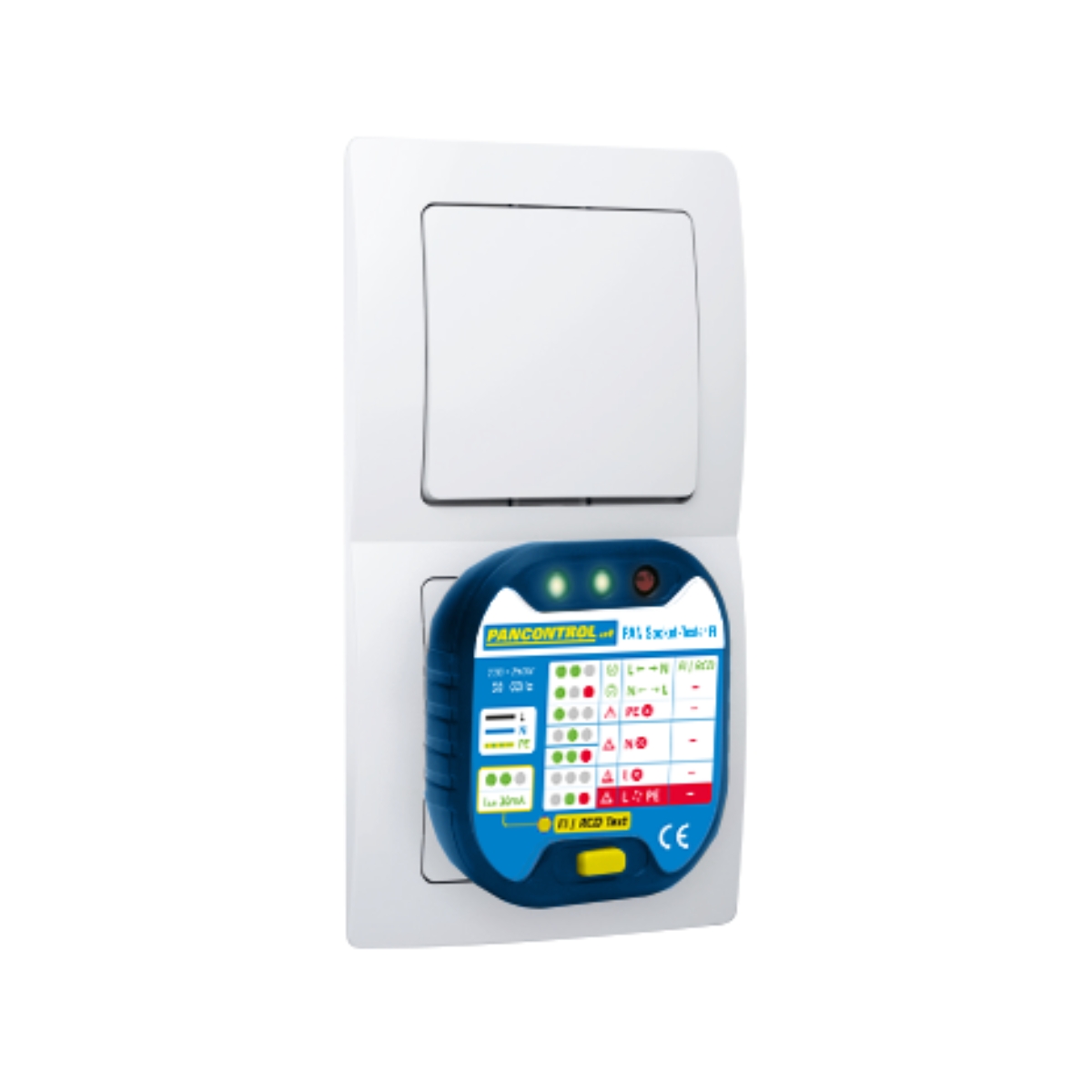

Ukoliko ispitivač priključnice nije ustanovio prekid nijednog od provodnika, i nema ukrštenog faznog i zaštitnog provodnika moguće je izvesti test ispravnosti FID sklopke (ZUDS) uređaja. Pre ispitivanja FID sklopke neophodno je da se ispitivač priključnice PAN Socket-Tester FI uključi u priključnicu tako da svetle dve zelene LED diode. U ovom položaju nulti provodnik je levo, a fazni provodnik je desno na ispitivaču, i moguće je izvesti test FID sklopke.

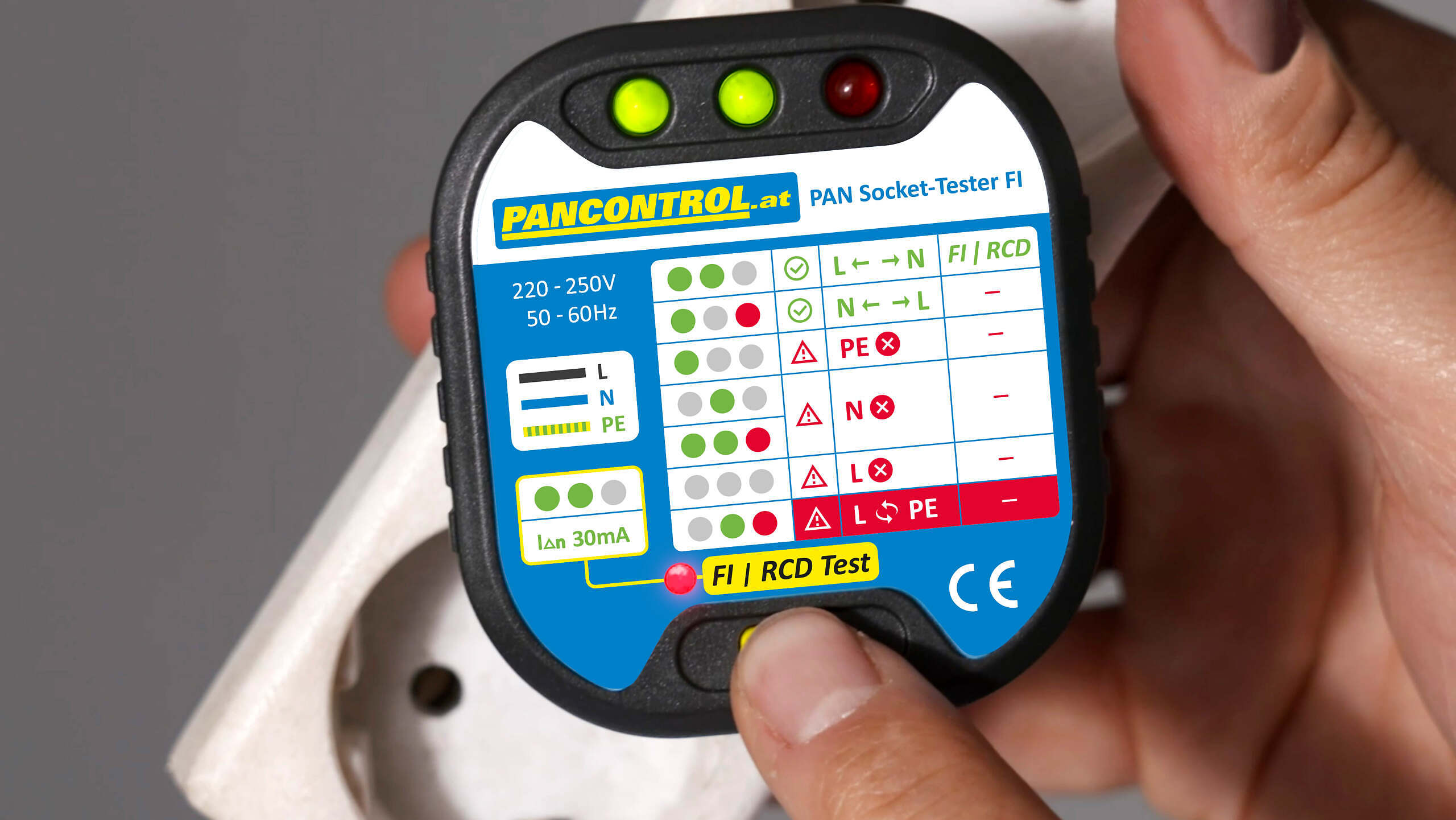

Pritiskom na dugme TEST na uređaju, struja kroz ispitivač priključnice se povećava na 30mA, pri naponu 230V. Ova struja je veća od diferencijalne struje ZUDS uređaja u kućnim instalacijama (obično 30mA) i izazvaće okidanje FID sklopke. Na ovaj način se praktično može vršiti testiranje neprekidnosti uzemljenja priključnica i ispravnost FID sklopke. Uspešan test FID sklopke gasi sve LED diode i testirana priključnica ostaje bez napajanja.

Merni uređaji PANCONTROL nude brojne mogućnosti za ispitivanje i merenje širokog spektra električnih instalacija. Porodica proizvoda za ispitivanje napona uključuje različite uređaje koji poseduju različite dodatne funkcije i na taj način ispunjavaju individualne zahteve svojih korisnika.
