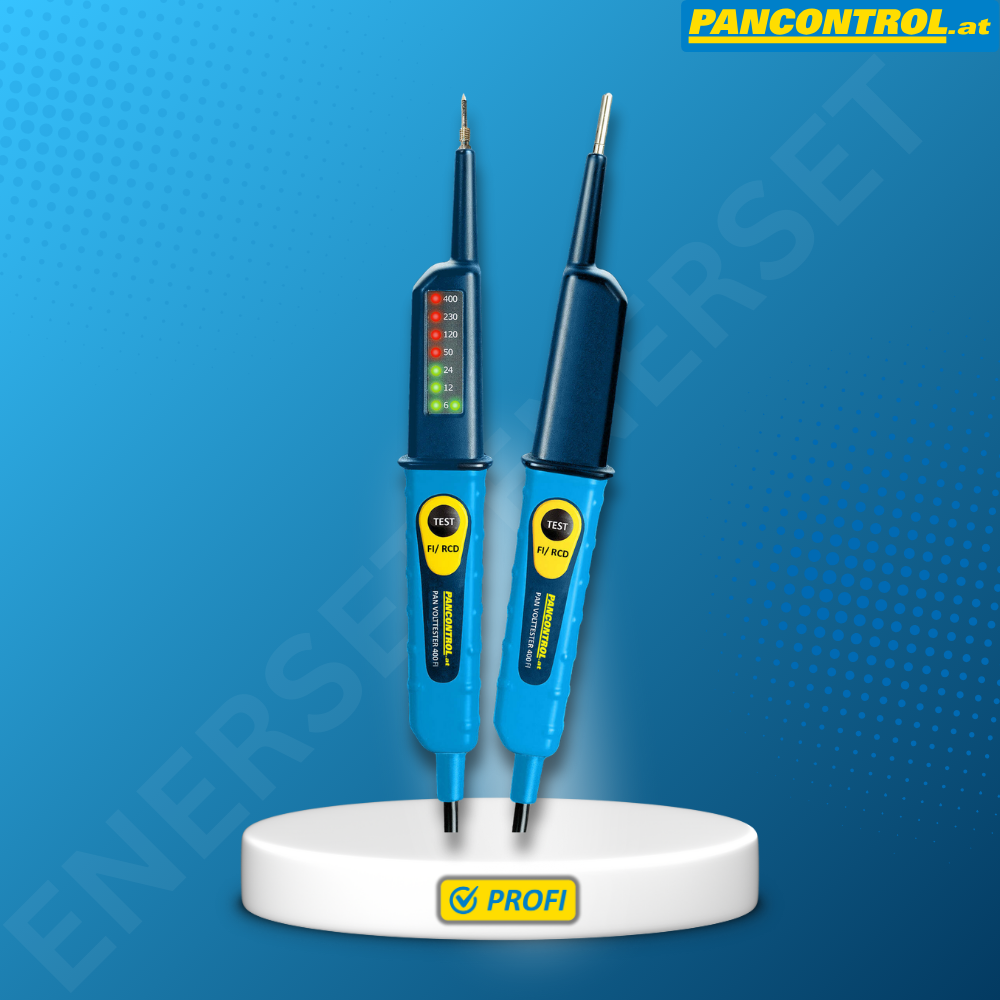

Ispitivač napona PAN Volttester 400FI

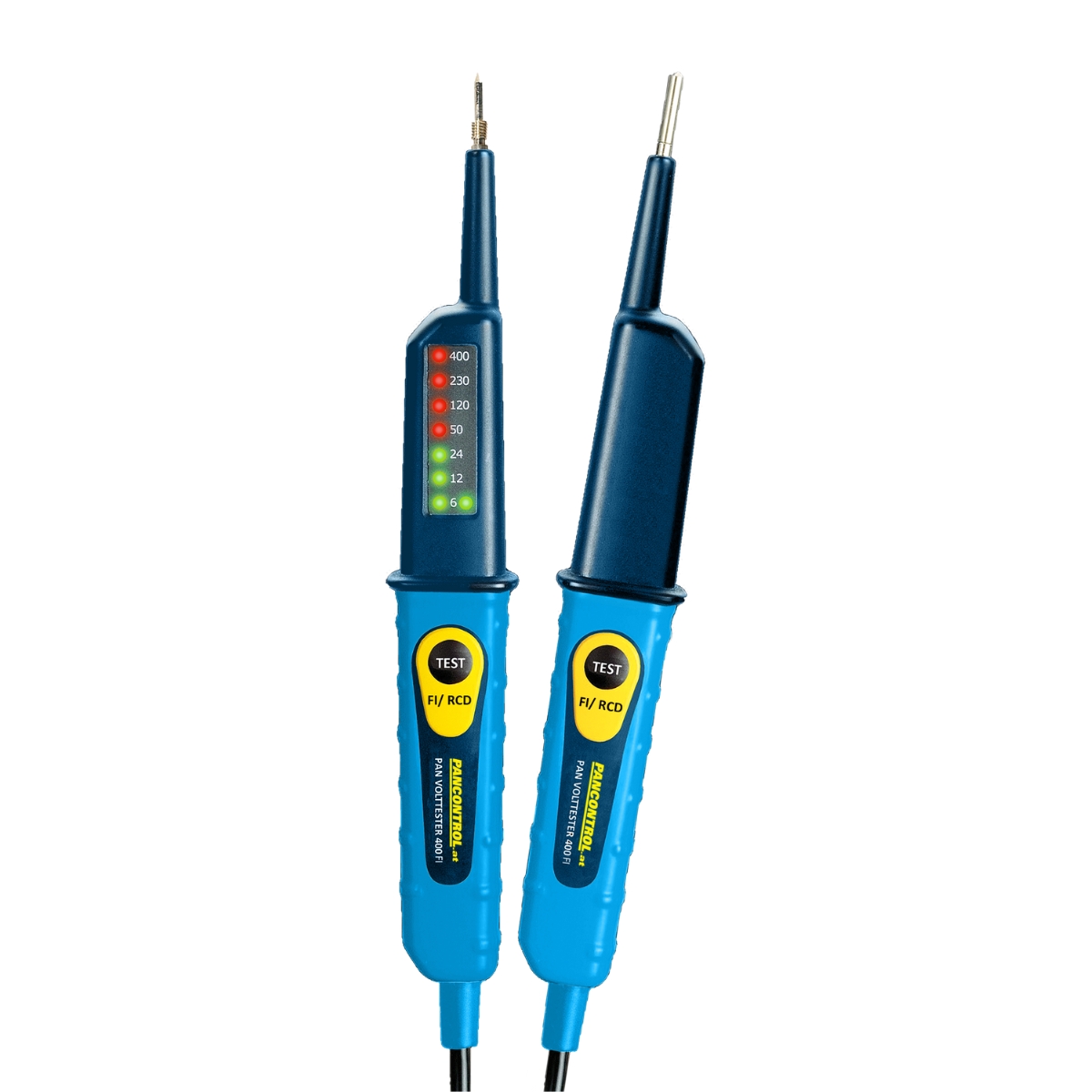

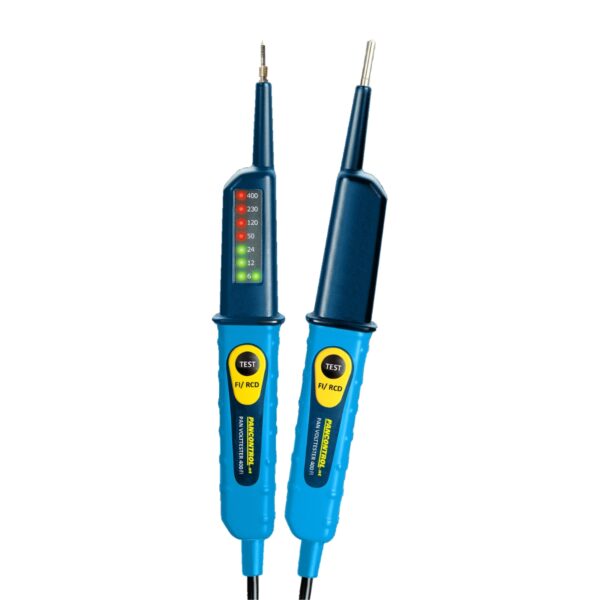

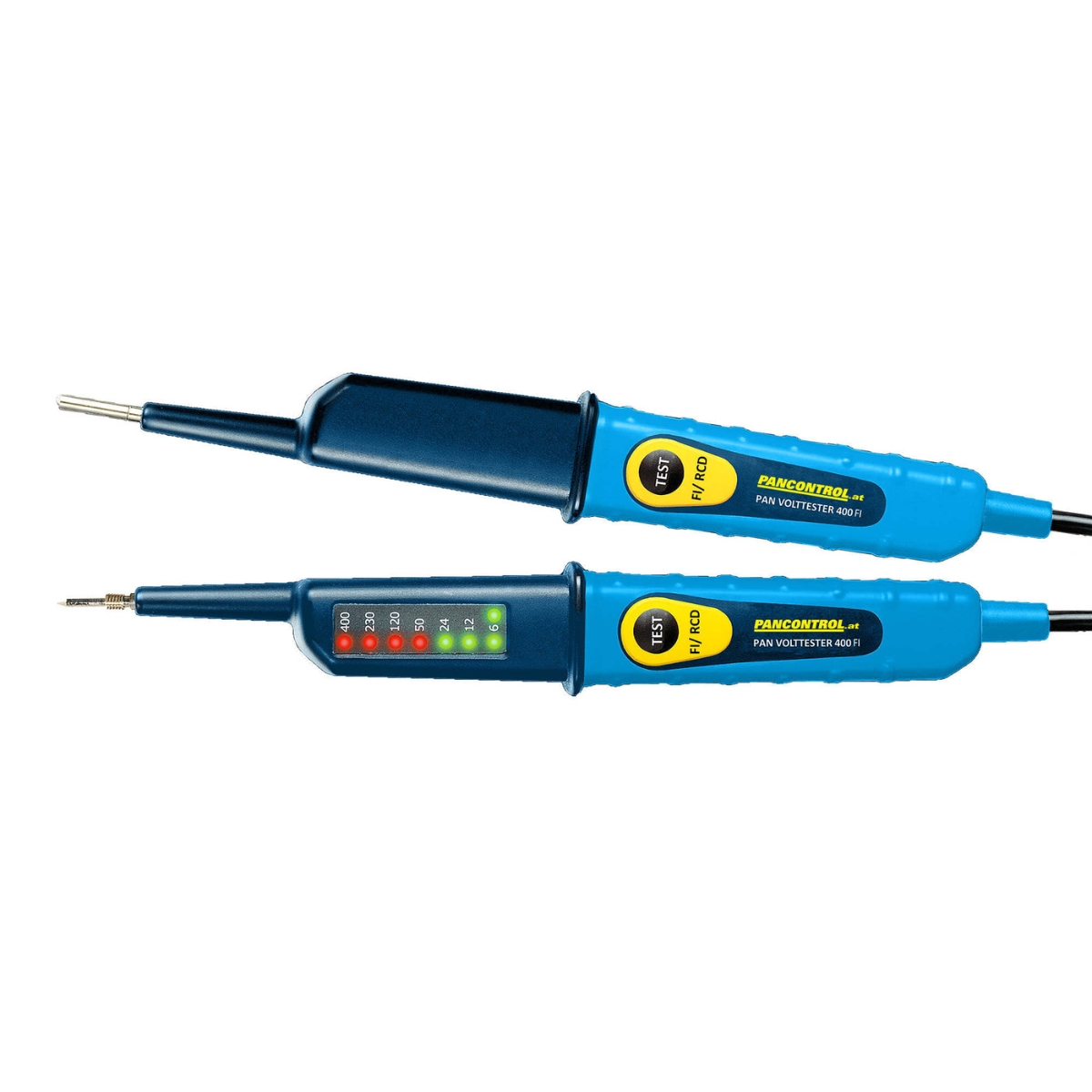

PAN Volttester 400FI je 2 – polni ispitivač napona. Ne zahteva baterije i koristi se za ispitivanje naizmeničnih i jednosmernih napona u opsegu 6V – 400V. Ispitivač napona poseduje 8 LED sijalica sa vrednostima napona 6 – 12 – 24 – 50 – 120 – 230 – 400V. LED sijalice su podeljene u dve grupe: zelene diode (za napone do 24V) i crvene diode za opasne napone (iznad 50V). Korišćenje ispitivača je jednostavno. Kada se ispitne pipalice postave između faznog i nultog vodiča, upale se LED diode do vrednosti od 230V. U slučaju dodirivanja između dve faze, ispitivač napona dolazi pod linijski napon i upale se LED diode do vrednosti od 400V. Na ovaj način korisnik lako razlikuje napon od 230V i 400V.

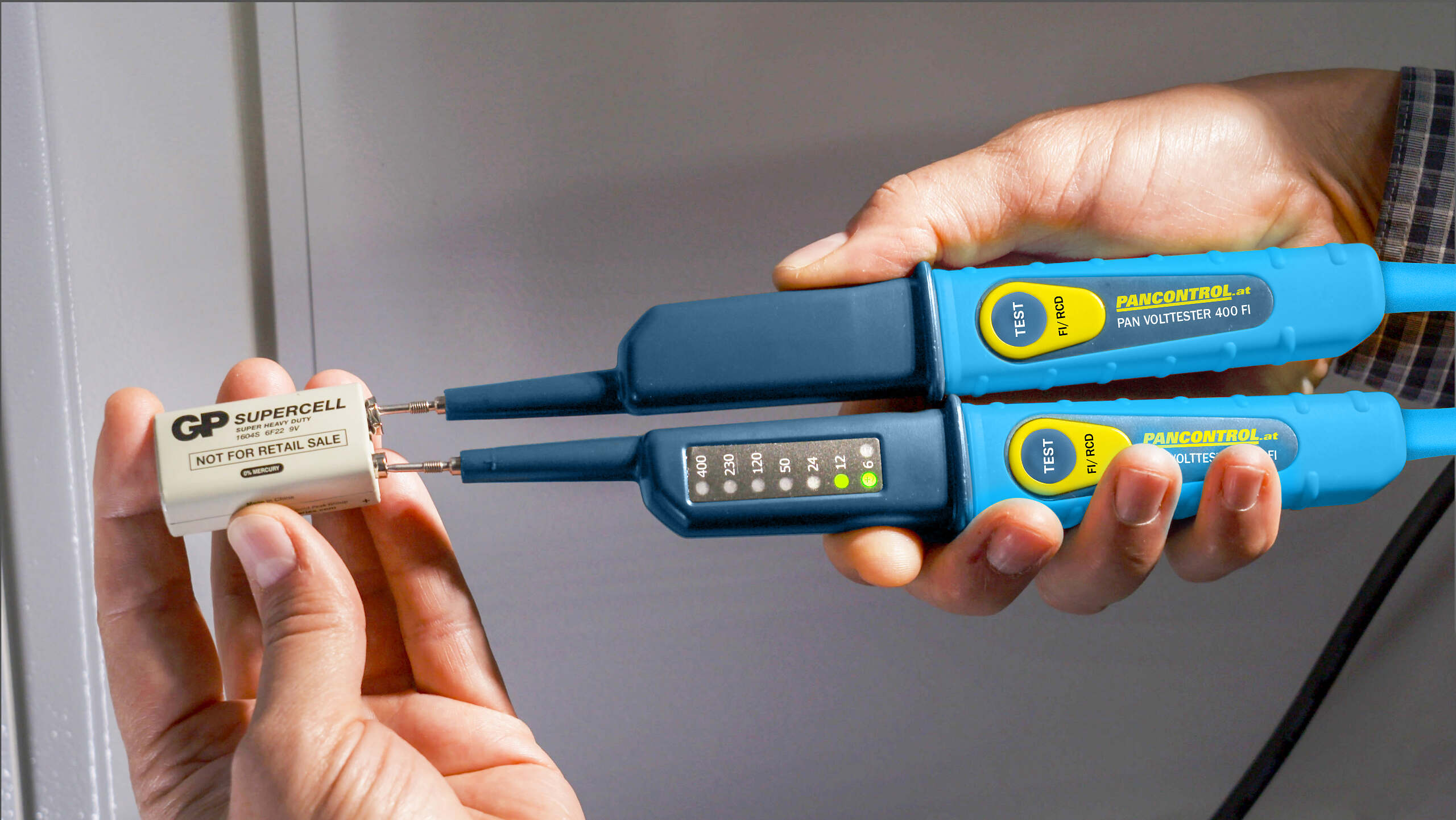

Kod ispitivanja jednosmernog napona upaliće se sve LED diode do merene vrednosti napona. Pri tome će posebna led dioda označiti polaritet pozitivnog pola u odnosu na pipalicu ugrađenu u ispitivač napona. Ukoliko se pozitivan pol dodiruje sa ispitnom pipalicom na kablu svetleće LED dioda “ – „, čime se označava da se negativan pol dodiruje pipalicom ugrađenom u ispitivač napona.

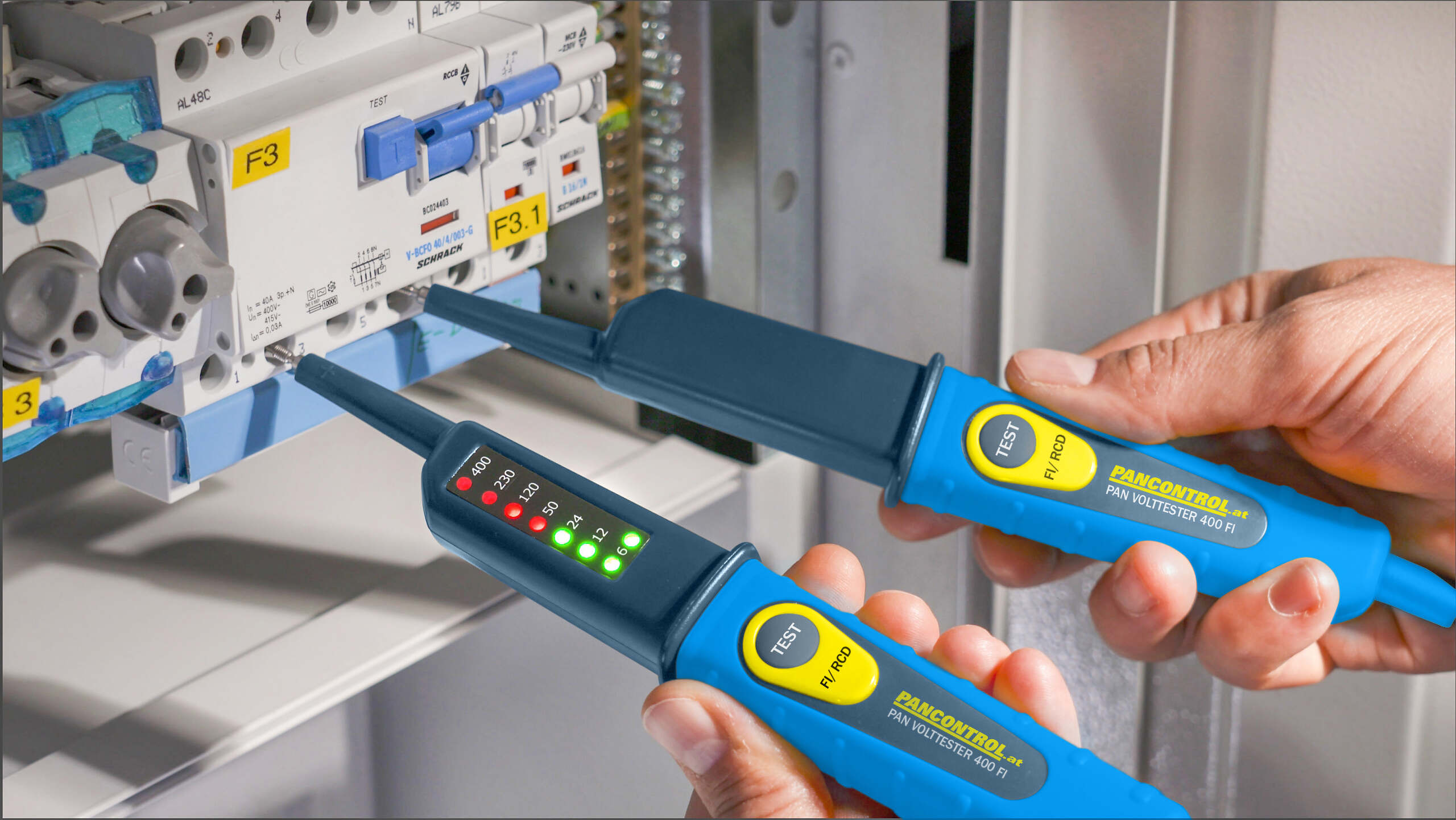

Postavljanjem ispitnih pipalica između uzemljenja i faznog provodnika dobićemo vrednost faznog napona prema uzemljenju. Prilikom ovog ispitivanja, istovremenim pritiskom na dugme TEST na oba kraja ispitivača struja kroz ispitivač napona se povećava na 30mA pri naponu 230V. Ova struja je veća od diferencijalne struje ZUDS uređaja u kućnim instalacijama (obično 30mA) i izazvaće okidanje FID sklopke. Na ovaj način se praktično može vršiti testiranje neprekidnosti uzemljenja priključnica i ispravnost FID sklopke.

Sa tankim vrhovima ispitnih pipalica ponekad je teško ostvariti dobar kontakt unutar električnih priključnica, pogotovo kod priključnica sa zaštitom od dodira. Ispitivač napona PAN Volttester 400FI se isporučuje sa navojnim kontaktnim čaurama. Kontaktne čaure se mogu zaviti na vrhove ispitnih pipalica čime se dobijaju veći kontakti. Sa većim kontaktnim vrhovima pipalica mnogo je lakše ostvariti dobar kontakt unutar priključnica. Kada je potreban neprekidan spoj radi lakšeg ispitivanja posebno se mogu poručiti krokodil štipaljke PAN KK15 koje se jednostavno nataknu na ispitne pipalice.

Merni uređaji PANCONTROL nude brojne mogućnosti za ispitivanje i merenje širokog spektra električnih instalacija. Porodica proizvoda za ispitivanje napona uključuje različite uređaje koji poseduju različite dodatne funkcije i na taj način ispunjavaju individualne zahteve svojih korisnika.
