Ispitivač napona PAN MV-1000AD

ISPITIVAČ NAPONA

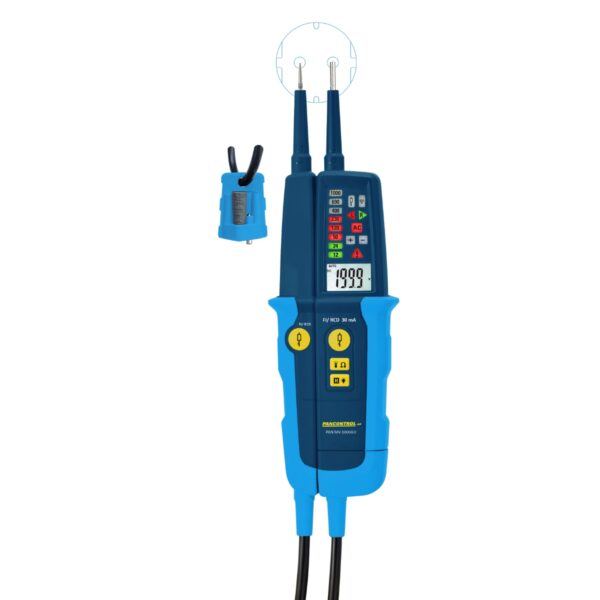

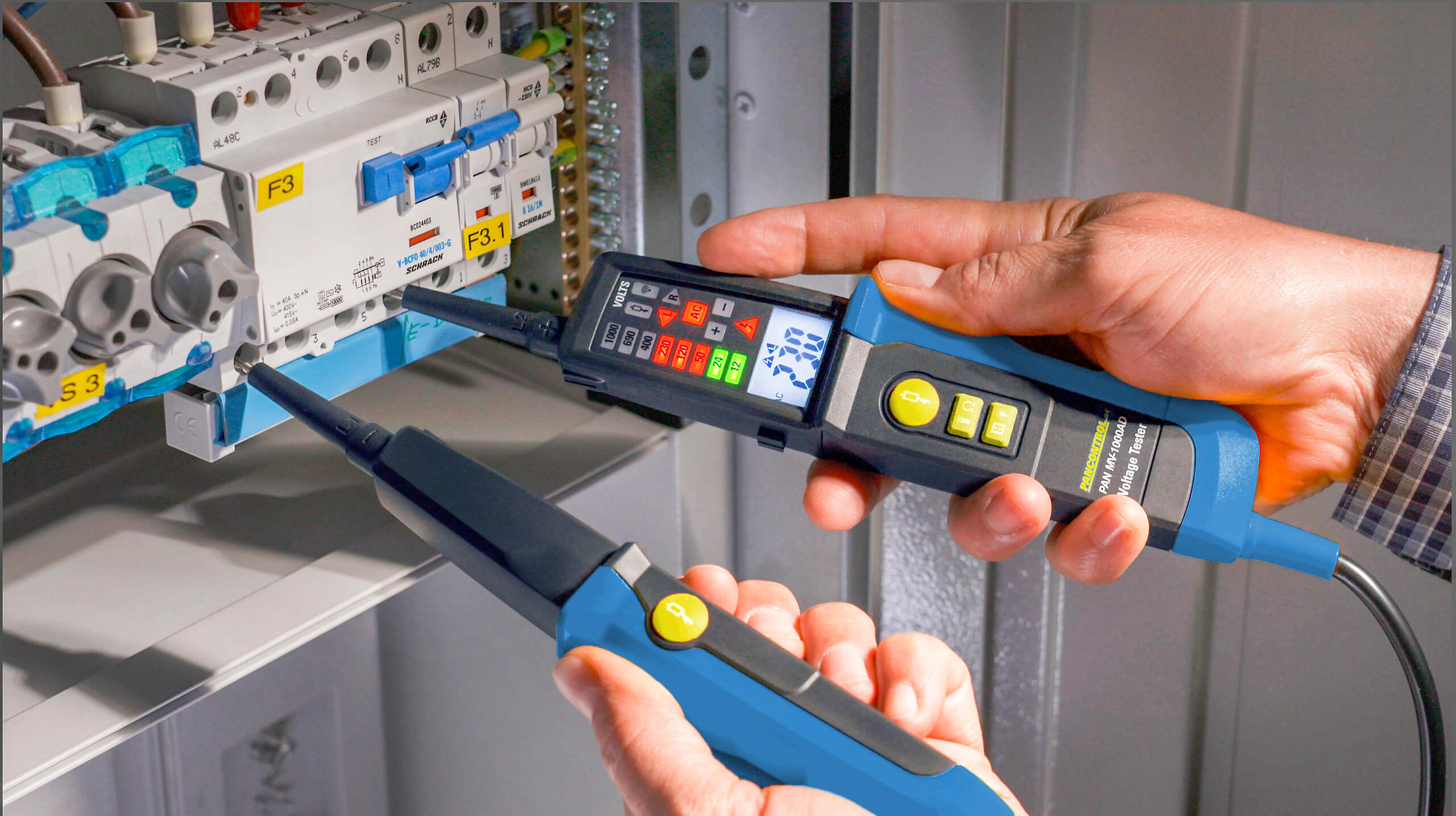

PAN MV-1000AD je 2 – polni ispitivač napona i kontinuiteta. Koristi se za ispitivanje naizmeničnih i jednosmernih napona u opsegu 12V – 1000V. Ispitivač napona poseduje 8 LED sijalica sa vrednostima napona  12 – 24 – 50 – 120 – 230 – 400 – 690 – 1000V. LED sijalice su podeljene u dve grupe: zelene diode (za napone do 24V) i crvene diode za opasne napone (iznad 50V). Korišćenje ispitivača je jednostavno. Kada se ispitne pipalice postave između faznog i nultog vodiča, upale se LED diode do vrednosti od 230V. U slučaju dodirivanja između dve faze, ispitivač napona dolazi pod linijski napon i upale se LED diode do vrednosti od 400V. Na ovaj način korisnik lako razlikuje napon od 230V i 400V.

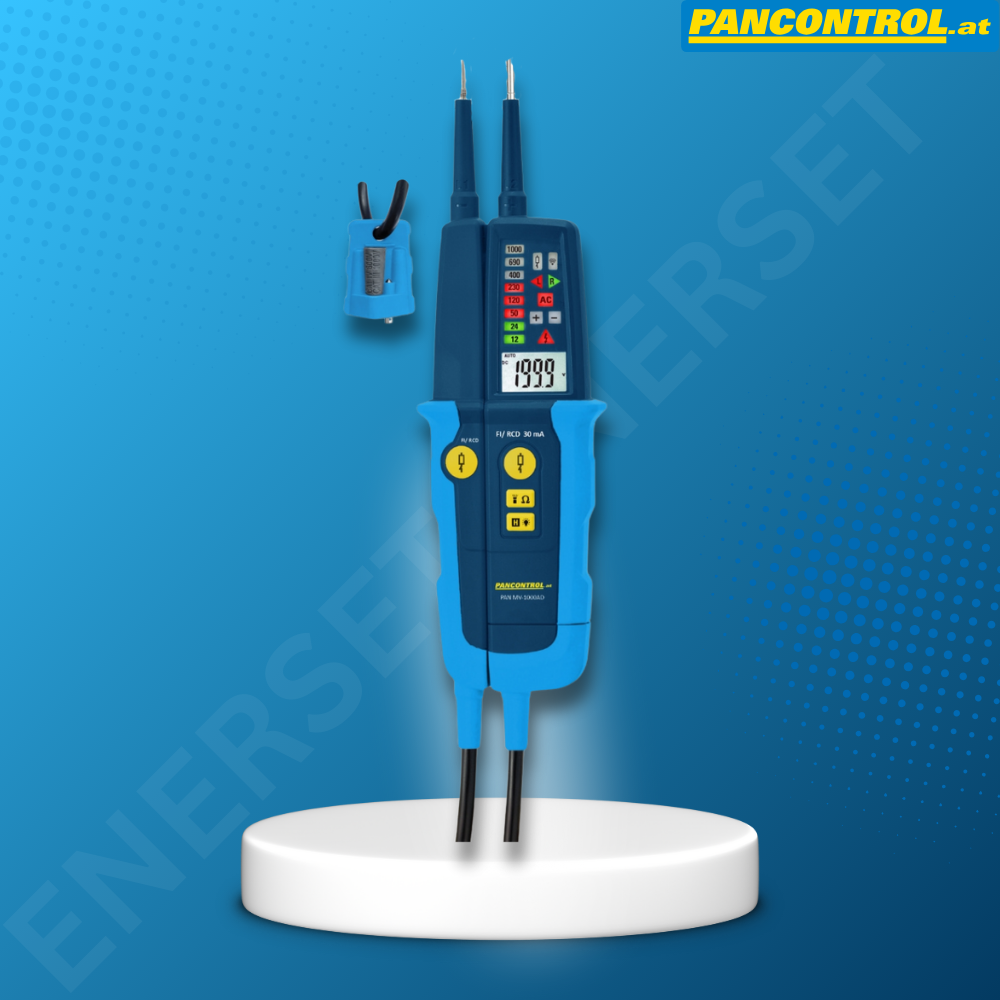

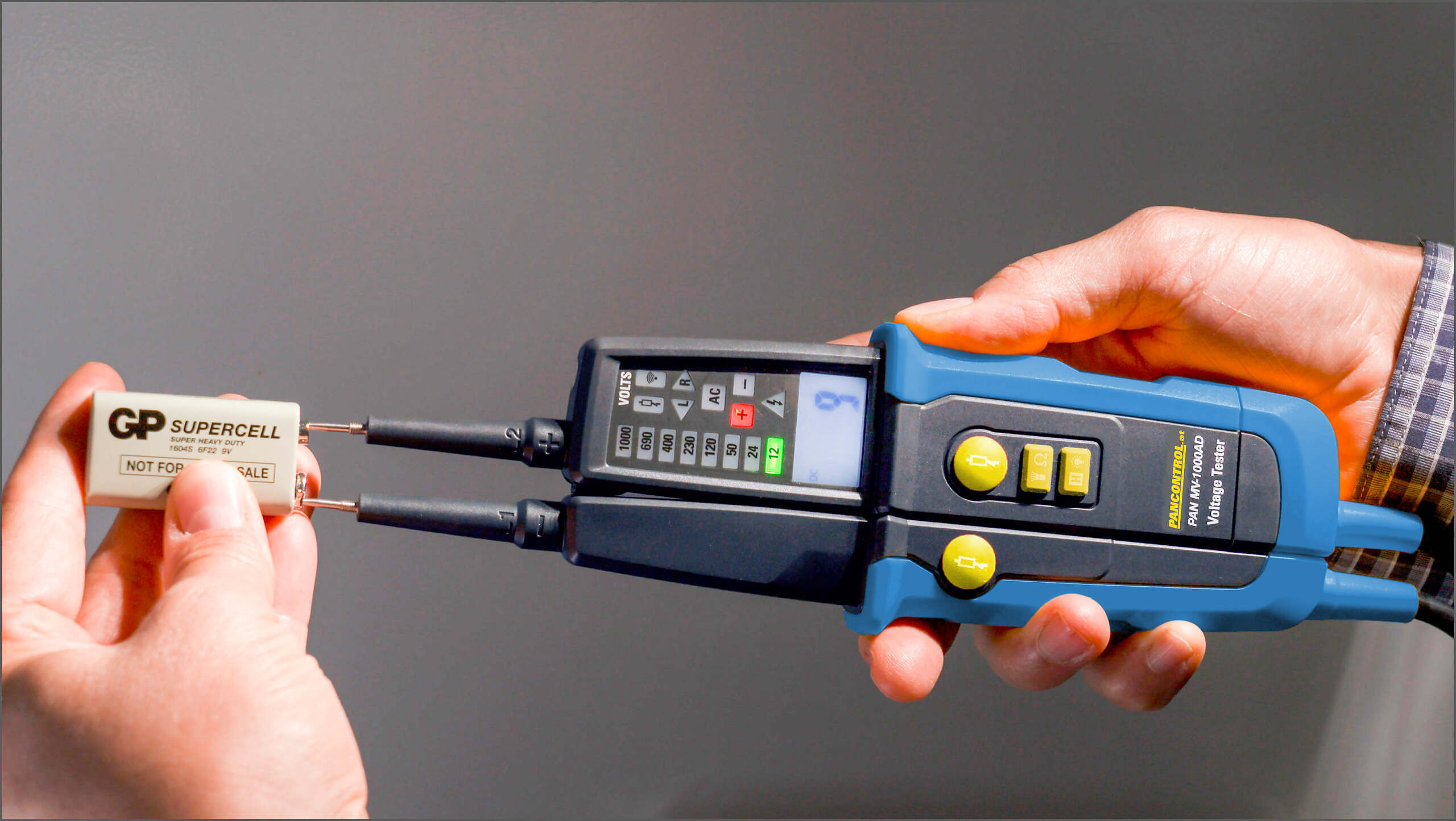

Kod ispitivanja jednosmernog napona upaliće se sve LED diode do merene vrednosti napona. Pri tome će jedna od LED dioda („+“ ili “ – „) označiti polaritet koji se dodiruje desnom pipalicom (sa LED diodama). Ukoliko se pozitivan pol dodiruje sa ispitnom pipalicom sa diodama svetleće LED dioda “ + „, čime se označava da se negativan pol dodiruje levom ispitnom pipalicom.

Pored prikazanog napona i polariteta pomoću ugrađenih LED dioda ispitivač napona PAN MV-1000AD poseduje LCD ekran na kome će se prikazati tačne vrednosti ispitivanog napona. Ekran ima rezoluciju od 1999 cifara i pozadinsko osvetljenje koje se može uključiti kod rada u slabo vidljivim uslovima. Izmerene vrednosti prikazane na ekranu uređaja mogu se zadržati radi naknadne obrade ili zapisivanja pritiskom na dugme “ H “ (hold – zadrži).

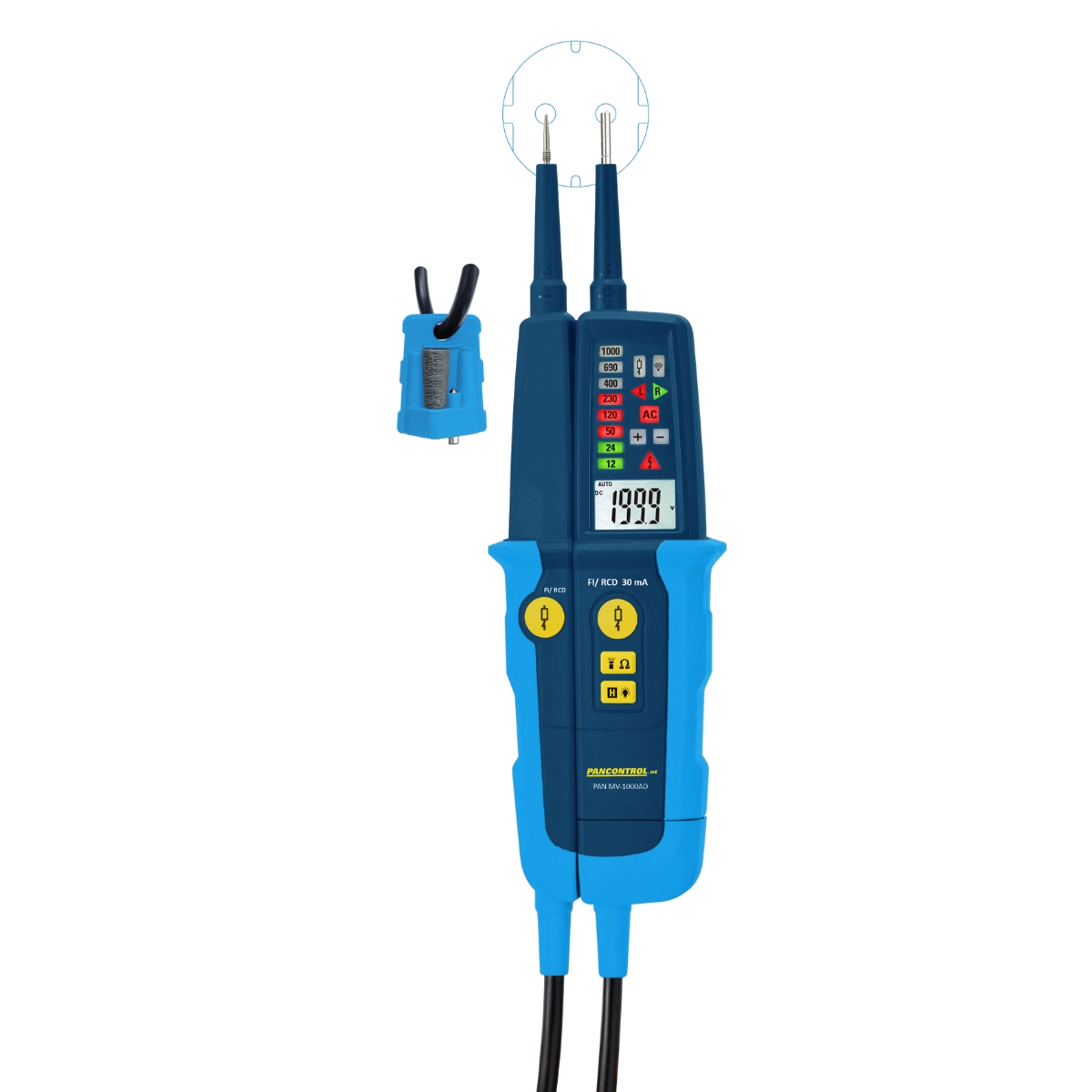

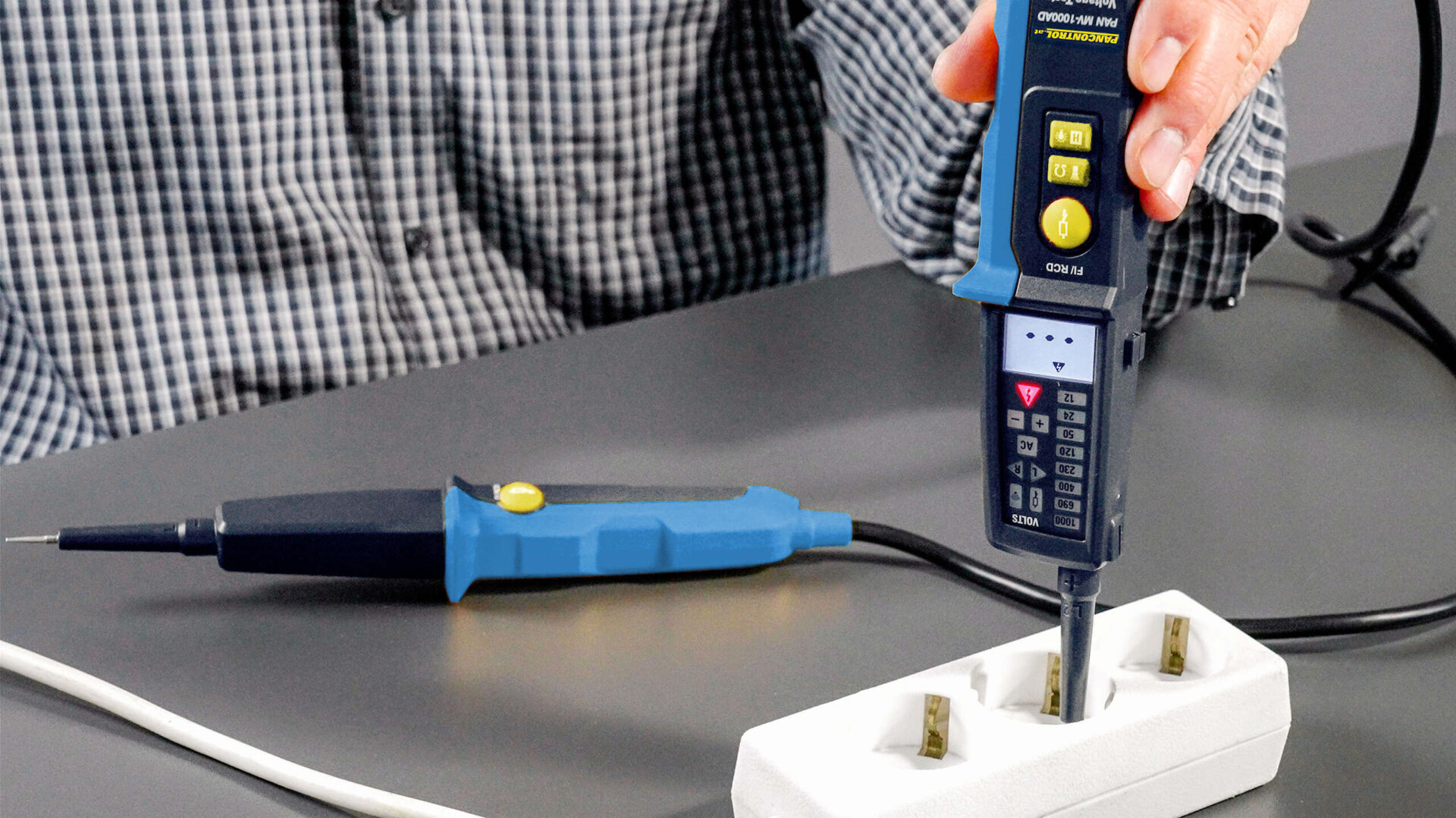

Takođe posebna funkcija ispitivača napona PAN MV-1000AD je jednopolno ispitivanje faze sa zvučnom i svetlosnom signalizacijom. Dovoljno je samo jednom ispitnom pipalicom dodirnuti kontakt ili provodnik pod naponom da bi se uređaj oglasio. Pritom će zasvetleti LED dioda koja označava opasnost od opasnog napona.

TEST FID SKLOPKE

Postavljanjem ispitnih pipalica između uzemljenja i faznog provodnika dobićemo vrednost faznog napona prema uzemljenju. Prilikom ovog ispitivanja, istovremenim pritiskom na dugme TEST na oba kraja ispitivača struja kroz ispitivač napona se povećava na 30mA pri naponu 230V. Ova struja je veća od diferencijalne struje ZUDS uređaja u kućnim instalacijama (obično 30mA) i izazvaće okidanje FID sklopke. Na ovaj način se praktično može vršiti testiranje neprekidnosti uzemljenja priključnica i ispravnost FID sklopke. Uspešan test FID sklopke se kratkotrajno prikazuje posebnom LED diodom.

MERENJE OTPORA I ISPITIVANJE KONTINUITETA

Ispitivač napona i kontinuiteta PAN MV-1000AD može se koristiti za merenje električnog otpora u rasponu 1Ω – 1999Ω. Za sve vrednosti otpora strujnih kola < 400 kΩ ispitivač napona i kontinuiteta će se zvučno oglašavati i može se koristiti za ispitivanje proboja izolacije vodova i strujnih kola. Izmerene vrednosti otpora prikazuju se na LCD ekranu uređaja, a mogu se zadržati radi naknadne obrade ili zapisivanja pritiskom na dugme “ H “ (hold – zadrži).

SMER OBRTNOG MAGNETNOG POLJA

Prilikom ispitivanja naizmeničnog napona ispitivač napona i kontinuiteta PAN MV-1000AD prikazuje smer obrtnog magnetnog polja pomoću dve ugrađene LED diode: “ R “ za desni smer, odnosno “ L “ za levi smer obrtnog magnetnog polja.

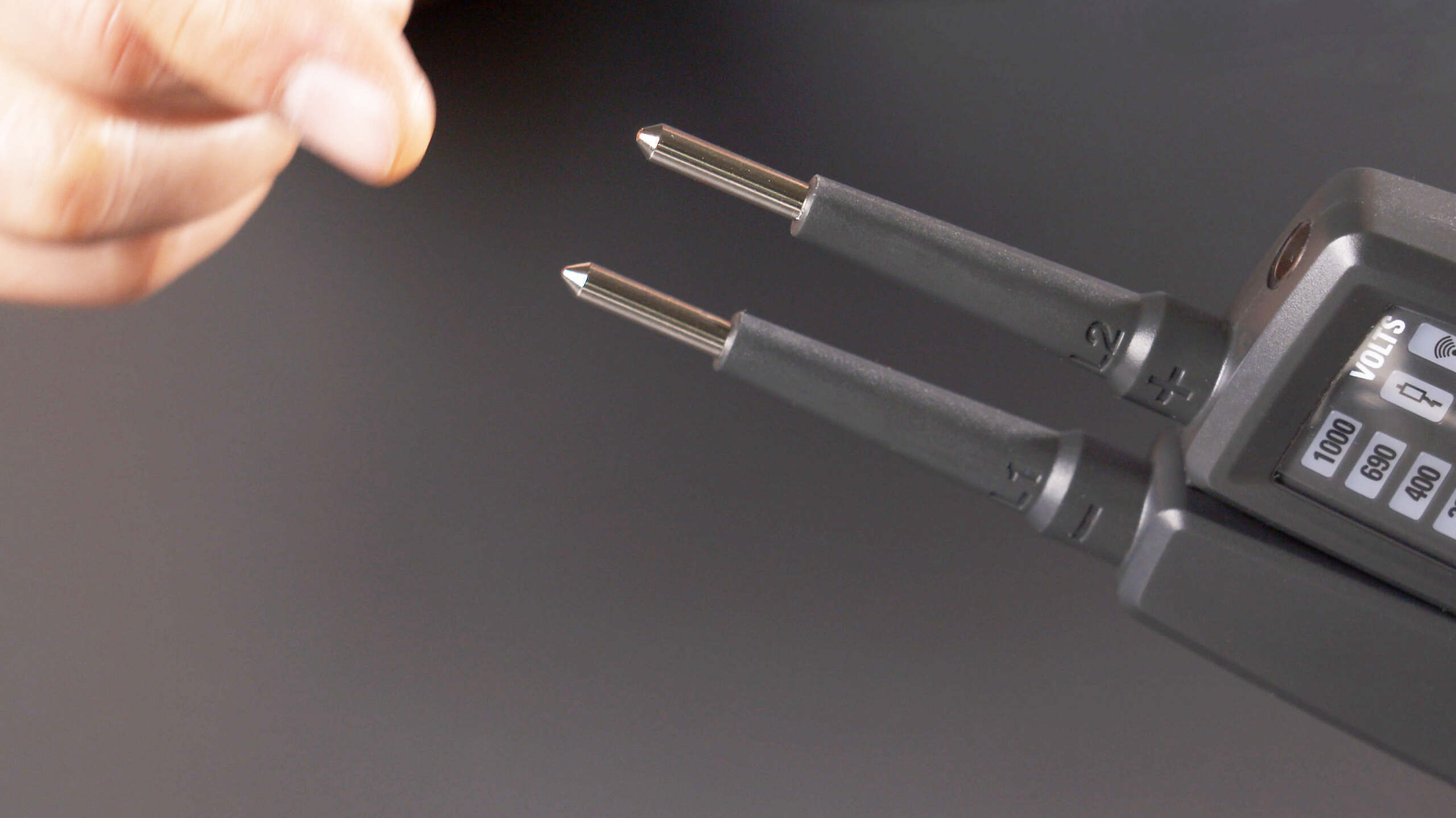

Sa tankim vrhovima ispitnih pipalica ponekad je teško ostvariti dobar kontakt unutar električnih priključnica, pogotovo kod priključnica sa zaštitom od dodira. Ispitivač napona PAN MV-1000AD se isporučuje sa navojnim kontaktnim čaurama. Kontaktne čaure se mogu zaviti na vrhove ispitnih pipalica čime se dobijaju veći kontakti. Sa većim kontaktnim vrhovima pipalica mnogo je lakše ostvariti dobar kontakt unutar priključnica. Kada je potreban neprekidan spoj radi lakšeg ispitivanja posebno se mogu poručiti krokodil štipaljke PAN KK15 koje se jednostavno nataknu na ispitne pipalice.

Ispitivač napona i kontinuiteta PAN MV-1000A ima funkciju automatskog isključivanja i praktičnu LED lampu za rad u slabo osvetljenim prostorima. Ispitivač napona PAN MV-1000A je izrađen u skladu sa TÜV GS sertifikatom. Klasi zaštite je IP64 i zaštićen je od prskajuće vode i prašine.

Merni uređaji PANCONTROL nude brojne mogućnosti za ispitivanje i merenje širokog spektra električnih instalacija. Porodica proizvoda za ispitivanje napona uključuje različite uređaje koji poseduju različite dodatne funkcije i na taj način ispunjavaju individualne zahteve svojih korisnika.
