Ispitivač napona PAN MV-1000A

ISPITIVAČ NAPONA

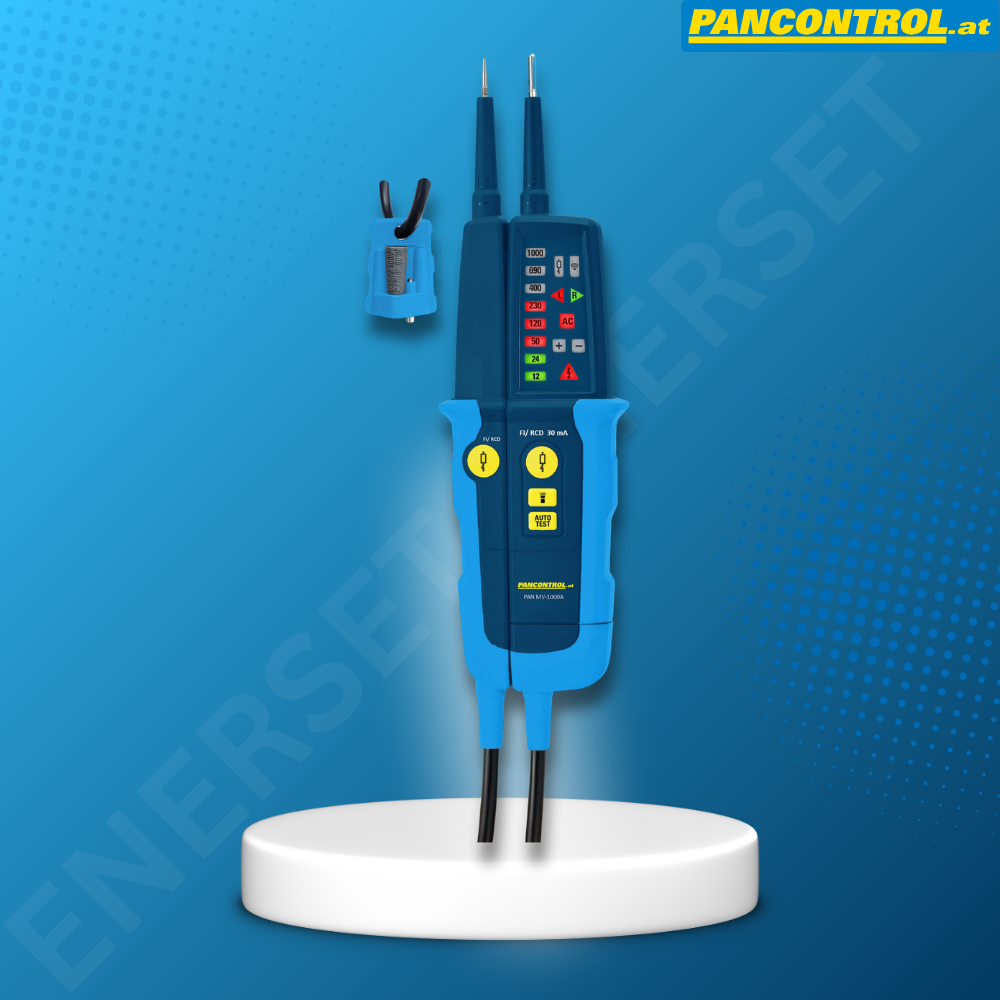

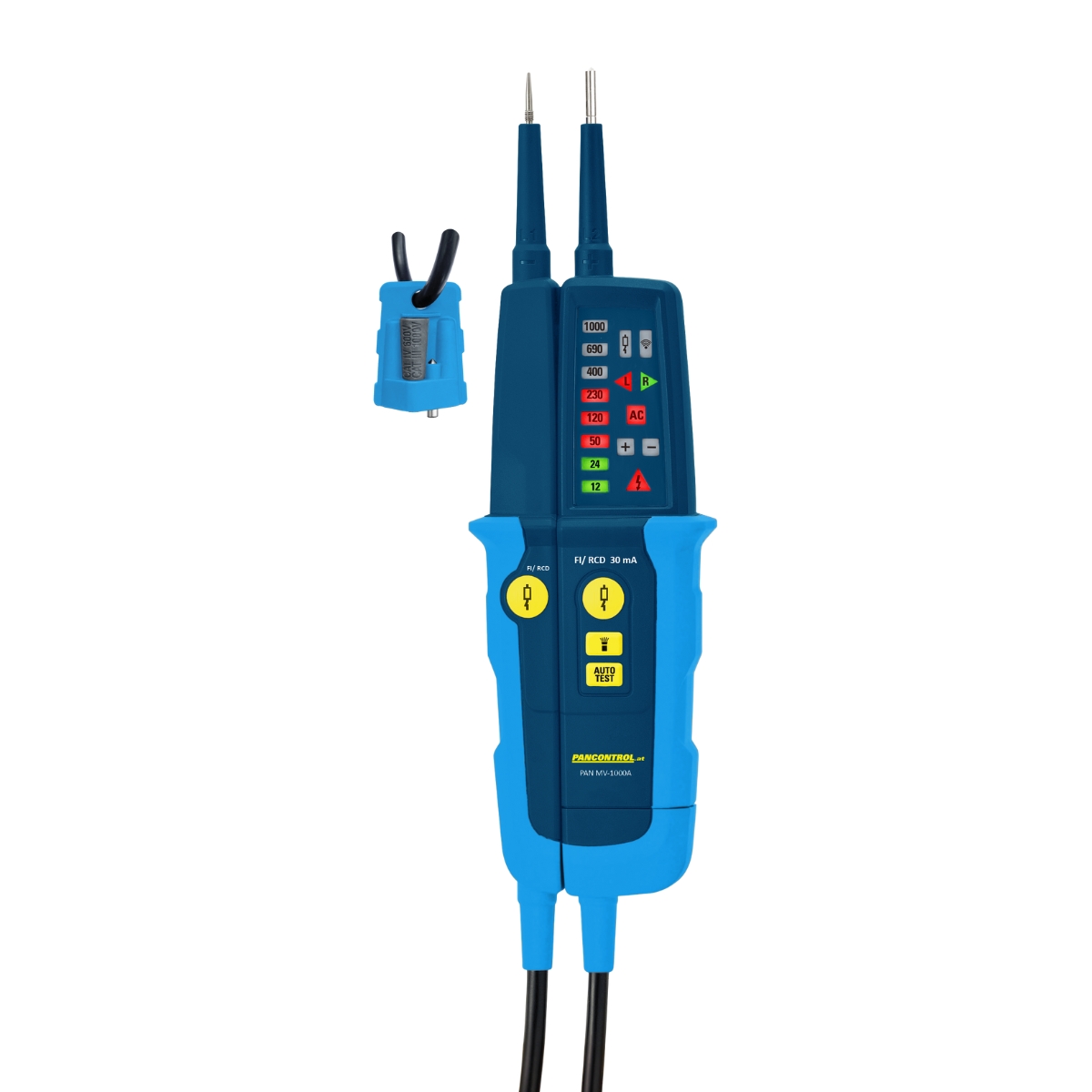

PAN MV-1000A je 2 – polni ispitivač napona i kontinuiteta. Koristi se za ispitivanje naizmeničnih i jednosmernih napona u opsegu 12V – 1000V. Ispitivač napona poseduje 8 LED sijalica sa vrednostima napona  12 – 24 – 50 – 120 – 230 – 400 – 690 – 1000V. LED sijalice su podeljene u dve grupe: zelene diode (za napone do 24V) i crvene diode za opasne napone (iznad 50V). Korišćenje ispitivača je jednostavno. Kada se ispitne pipalice postave između faznog i nultog vodiča, upale se LED diode do vrednosti od 230V. U slučaju dodirivanja između dve faze, ispitivač napona dolazi pod linijski napon i upale se LED diode do vrednosti od 400V. Na ovaj način korisnik lako razlikuje napon od 230V i 400V.

Kod ispitivanja jednosmernog napona upaliće se sve LED diode do merene vrednosti napona. Pri tome će jedna od LED dioda („+“ ili “ – „) označiti polaritet koji se dodiruje desnom pipalicom (sa LED diodama). Ukoliko se pozitivan pol dodiruje sa ispitnom pipalicom sa diodama svetleće LED dioda “ + „, čime se označava da se negativan pol dodiruje levom ispitnom pipalicom.
Takođe posebna funkcija ispitivača napona PAN MV-1000A je jednopolno ispitivanje faze sa zvučnom signalizacijom. Dovoljno je samo jednom ispitnom pipalicom dodirnuti kontakt ili provodnik pod naponom da bi se uređaj oglasio prisustvo opasnog napona.

TEST FID SKLOPKE

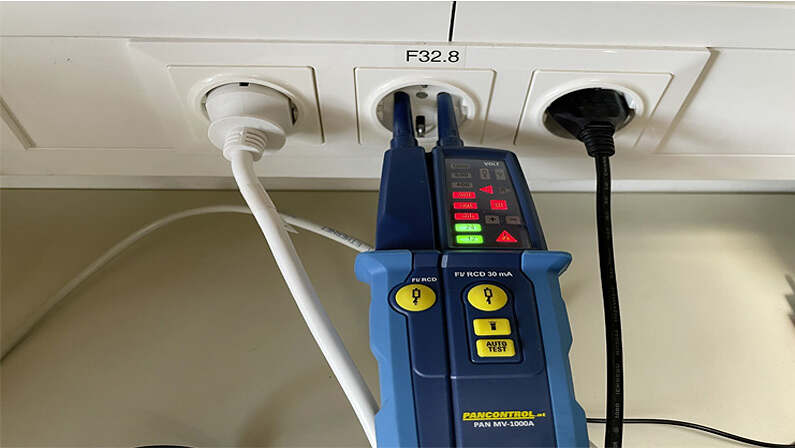

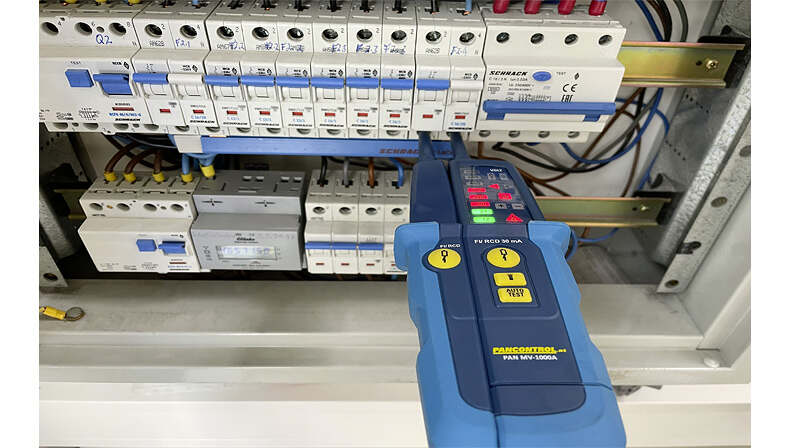

Postavljanjem ispitnih pipalica između uzemljenja i faznog provodnika dobićemo vrednost faznog napona prema uzemljenju. Prilikom ovog ispitivanja, istovremenim pritiskom na dugme TEST na oba kraja ispitivača struja kroz ispitivač napona se povećava na 30mA pri naponu 230V. Ova struja je veća od diferencijalne struje ZUDS uređaja u kućnim instalacijama (obično 30mA) i izazvaće okidanje FID sklopke. Na ovaj način se praktično može vršiti testiranje neprekidnosti uzemljenja priključnica i ispravnost FID sklopke. Uspešan test FID sklopke se kratkotrajno prikazuje posebnom LED diodom.

ISPITIVANJE KONTINUITETA

Ispitivač napona i kontinuiteta PAN MV-1000A može se koristiti za ispitivanje neprekidnosti vodova i strujnih kola. Za vrednosti otpora strujnih kola < 400 kΩ ispitivač napona i kontinuiteta će se zvučno oglašavati.

SMER OBRTNOG MAGNETNOG POLJA

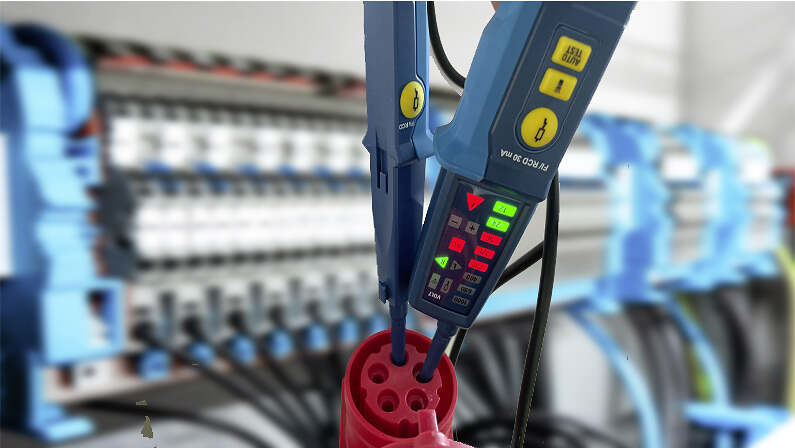

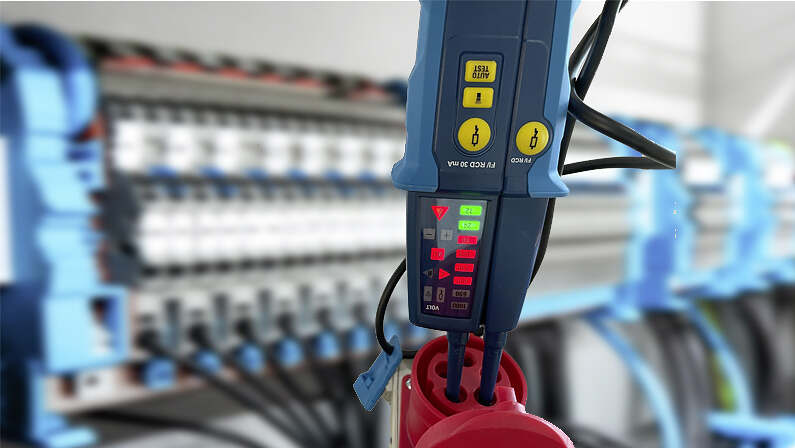

Prilikom ispitivanja naizmeničnog napona ispitivač napona i kontinuiteta PAN MV-1000A prikazuje smer obrtnog magnetnog polja pomoću dve ugrađene LED diode: “ R “ za desni smer, odnosno “ L “ za levi smer obrtnog magnetnog polja.

Sa tankim vrhovima ispitnih pipalica ponekad je teško ostvariti dobar kontakt unutar električnih priključnica, pogotovo kod priključnica sa zaštitom od dodira. Ispitivač napona PAN MV-1000A se isporučuje sa navojnim kontaktnim čaurama. Kontaktne čaure se mogu zaviti na vrhove ispitnih pipalica čime se dobijaju veći kontakti. Sa većim kontaktnim vrhovima pipalica mnogo je lakše ostvariti dobar kontakt unutar priključnica. Kada je potreban neprekidan spoj radi lakšeg ispitivanja posebno se mogu poručiti krokodil štipaljke PAN KK15 koje se jednostavno nataknu na ispitne pipalice.

Ispitivač napona i kontinuiteta PAN MV-1000A ima funkciju automatskog isključivanja i praktičnu LED lampu za rad u slabo osvetljenim prostorima. Ispitivač napona PAN MV-1000A je izrađen u skladu sa TÜV GS sertifikatom. Klasa zaštite je IP64 i zaštićen je od prskajuće vode i prašine.

Merni uređaji PANCONTROL nude brojne mogućnosti za ispitivanje i merenje širokog spektra električnih instalacija. Porodica proizvoda za ispitivanje napona uključuje različite uređaje koji poseduju različite dodatne funkcije i na taj način ispunjavaju individualne zahteve svojih korisnika.
