Indikator obrtnog polja PAN DFA3

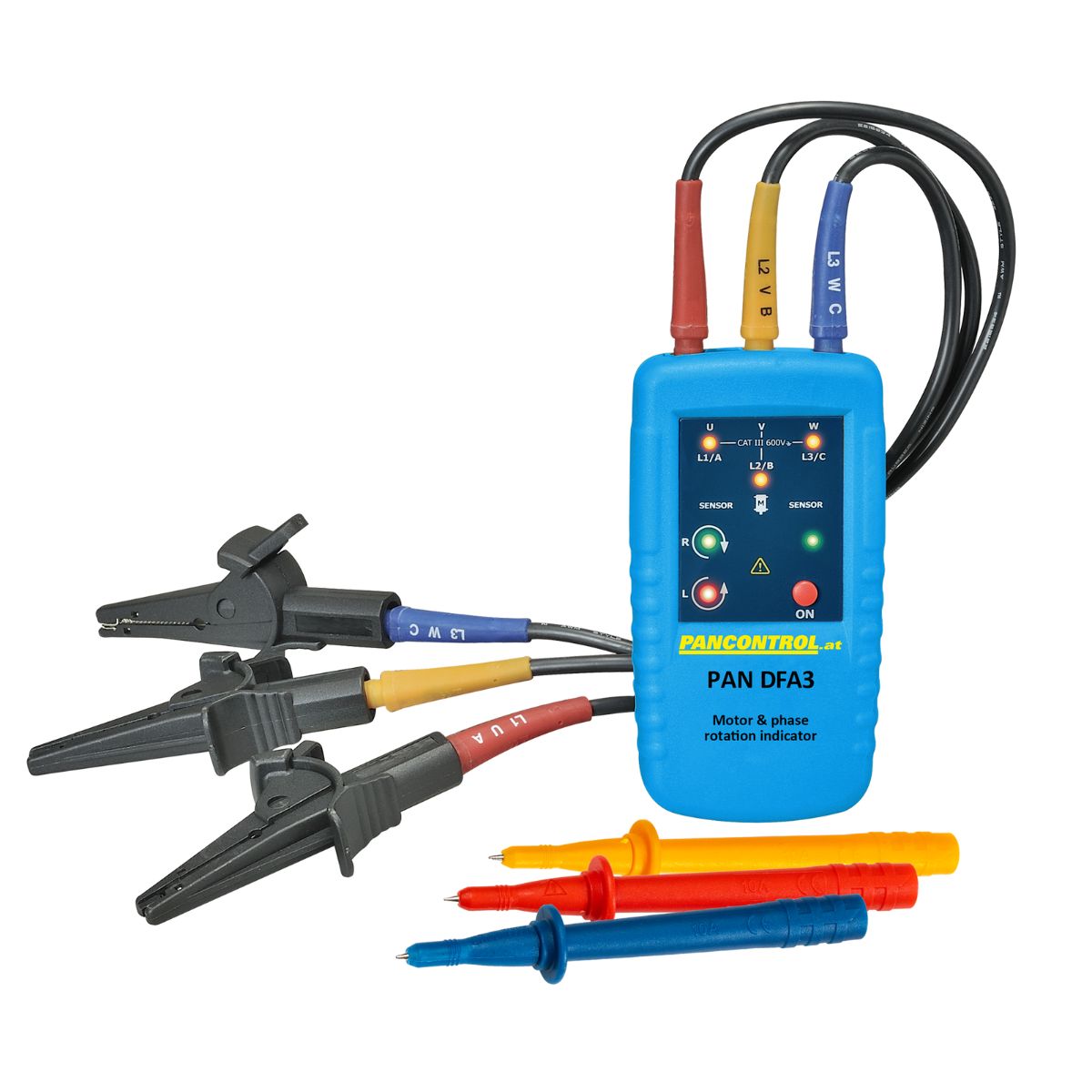

Indikator obrtnog polja PAN DFA3 j uređaj za otkrivanje smera magnetnog polja iz PROFI linije proizvoda kompanije PANCONTROL. PAN DFA3 ima funkciju beskontaktnog određivanja smera motora, provera veze motora i detekciju prisustva magnetnog polja. Indikator obrtnog polja poseduje 3 LED diode za proveru prisustva faznih provodnika, zelenu LED diodu za desni smer obrtnog polja “ R “ i crvenu LED diodu za levi smer obrtnog polja “ L „. Uz ispitivač obrtnog polja se isporučuju ispitni kablovi, tri krokodil štipaljke i tri ispitne pipalice.

Ispitivač obrtnog polja

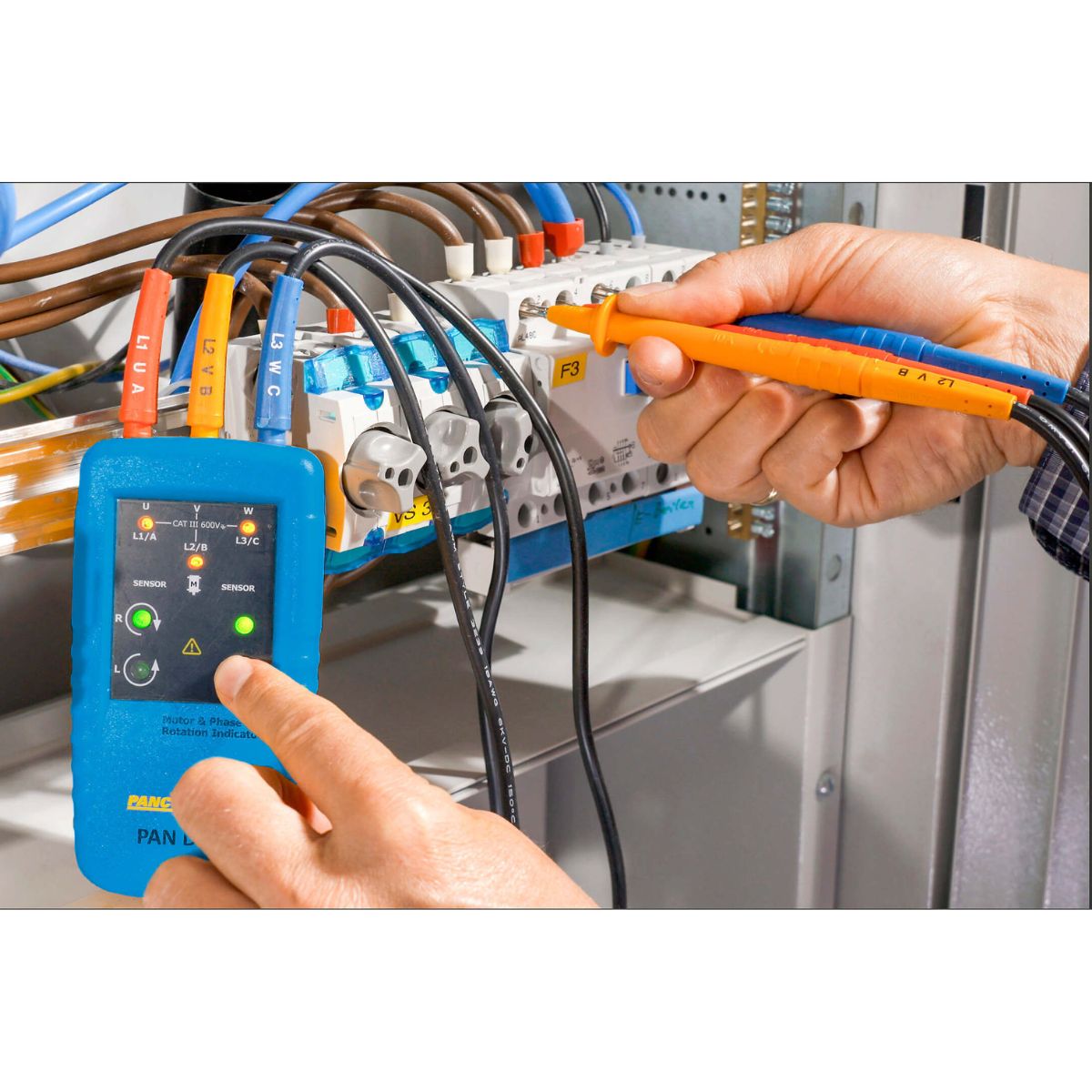

PAN DFA3 poseduje funkciju ispitivanja smera magnetnog polja. Ovo je veoma korisna funkcija kod ispitivanja elektromotora koji se prvi put povezuju na napajanje ili prilikom servisa i zamene motora. Za ovu primenu potrebno je povezati ispitne kablove na indikator obrtnog polja, vodeći računa o oznakama na priključcima uređaja. Ispitne pipalice ili krokodil štipaljke treba povezati na tri fazna provodnika. Nakon uključivanja uređaja uključiće se jedna od dve LED diode:

1. Zelena LED dioda “ R “ koja označava desni smer motora (u smeru kazaljke na satu), ili
2. Crvena LED dioda “ L “ koja označava levi smer motora (smer suprotan od kazaljke na satu).

Pažnja! Indikator smera rotacije takođe svetli ako je neutralni provodnik N priključen umesto faze.

Beskontaktno ispitivanje smera motora

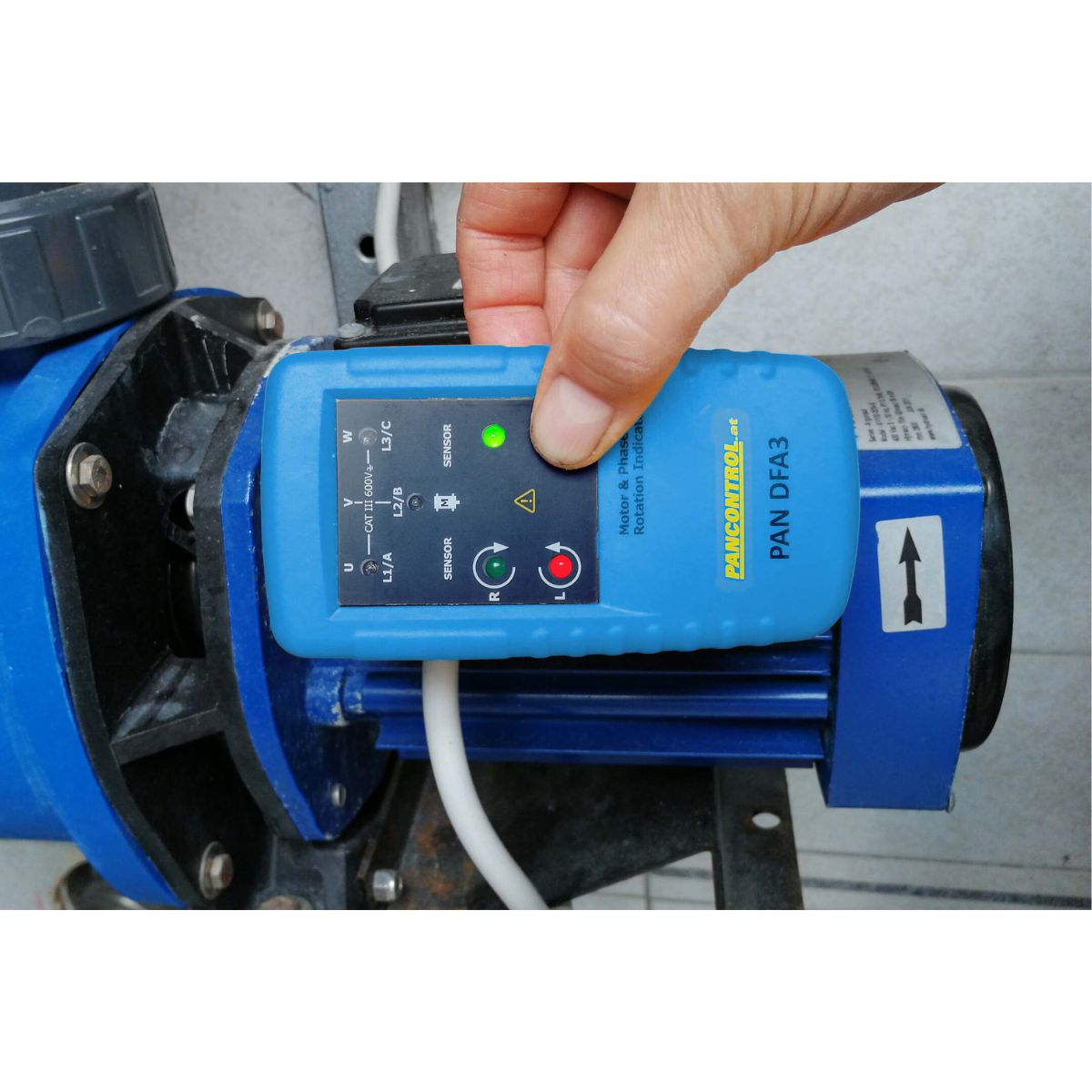

Indikator obrtnog polja PAN DFA3 poseduje mogućnost beskontaknog određivanja smera motora. Ova funkcija je izuzetno korisna za proveru smera obrtanja kod zatvorenih motora, bez potrebe za pristupom napojnoj kutiji ili strujnom ormanu. Prilikom ispitivanja potrebno je isključiti ispitne kablove iz uređaja PAN DFA3. Za ispitivanje smer obrtnog polja neophodno je da se indikator obrtnog polja postavi paralelno sa osovinom na motoru, na rastojanju ne većem od 2 cm. Nakon uključivanja uređaja uključiće se jedna od dve LED diode:

1. Zelena LED dioda “ R “ koja označava desni smer motora (u smeru kazaljke na satu), ili
2. Crvena LED dioda “ L “ koja označava levi smer motora (smer suprotan od kazaljke na satu).

Pažnja! Ova funkcija se ne može koristiti za motore sa frekventnim pretvaračima.

Ispitivanje povezanosti motora

Indikator obrtnog polja PAN DFA3 nudi mogućnost provere veze motora na napajanje. Ovo je veoma korisna funkcija kod ispitivanja elektromotora koji se prvi put povezuju na napajanje ili prilikom servisa i zamene motora. Za ovu primenu potrebno je povezati ispitne kablove na indikator obrtnog polja, vodeći računa o oznakama na priključcima uređaja. Ispitne pipalice treba povezati na priključke motora (L1 – U, L2 – V, L3 – W). Nakon zakretanja osovine motora za pola okreta udesno (smer kazaljke na satu) uključiće se jedna od dve LED diode:

1. Zelena LED dioda “ R “ označava da je smer motora jednak smeru zakretanja, ili
2. Crvena LED dioda “ L “ označava da je smer motora suprotan smeru zakretanja.

Ispitivanje prisustva magnetnog polja

Indikator obrtnog polja PAN DFA3 može raditi i kao jednostavni ispitivač prisustva magnetnog polja. Za ovu primenu potrebno je približiti uređaj blizu zavojnice (npr. elektromagnetni ventil). Nakon uključivanja uređaja ukoliko svetli zelena LED “ R “ ili crvena LED “ L “ , znači da je magnetno polje prisutno.

Merni uređaji PANCONTROL nude brojne mogućnosti za ispitivanje i merenje širokog spektra električnih instalacija. Porodica ispitivača i tragača kablova uključuje različite uređaje koji poseduju korisne dodatne funkcije i na taj način ispunjavaju individualne zahteve svojih korisnika.
